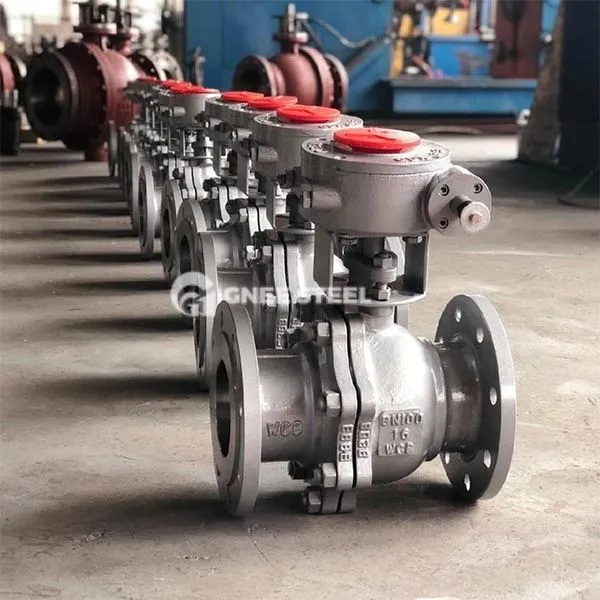

Cur síos Deireadh Flange Comhla Ball
Is comhla liathróid é comhla liathróid deiridh flange atá ceangailte leis an gcóras píblíne trí nasc flange. Is é a chroí -oscailt agus a chuid deiridh liathróid le ciorclán trí pholl, ar féidir leis rialú iomlán/dlúth -rialú an mheáin a bhaint amach trí uainíocht 90 céim.
Comhpháirteanna croí
Somp Comhlacht agus Flange: Glacann an deireadh flange flange caighdeánach (mar shampla ANSI, DIN) chun nasc daingean a chinntiú leis an bpíblíne agus chun suiteáil agus dí -chomhshó a éascú; Suíochán ball agus comhla : Tá an liathróid déanta den chuid is mó as cruach dhosmálta nó cóimhiotal, agus glacann an suíochán comhla PTFE nó séala crua miotail, atá oiriúnach do bhrú ard, ardteocht agus meáin chreimneacha; STEM agus ACTUATOR: Tacaíonn sé le tiomáint lámhleabhar (láimhseáil) nó uathoibríoch (aeroibrithe/leictreach), agus tarchuireann sé chasmhóimint chuig an liathróid chun an gníomh oscailte agus dúnta a chomhlánú.
Prionsabal Oibre
Meicníocht Meicníocht a oscailt agus a dhúnadh
Déantar an liathróid a rothlú 90 céim tríd an gas comhla a rothlú, ionas go mbeidh poll trí pholl na liathróide ailínithe leis an bpíblíne (oscailte go hiomlán) nó ingearach (dúnta go hiomlán), chun sreabhadh meánach nó gearrtha a bhaint amach.
Cinntíonn nasc flange an déine idir an comhla agus an phíblíne chun sceitheadh meán a sheachaint.
Croí -ghnéithe
Friotaíocht sreafa agus rónta ard
Fágann dearadh iomlán an fhriotaíocht sreabhach gar do phíobán díreach, rud a laghdaíonn caillteanas brú;
Baineann suíochán comhla PTFE le sceitheadh nialas ag teocht an tseomra, agus tá friotaíocht teochta suas le céim 450 ag séala crua miotail, atá oiriúnach do dhálaí oibre crua.
Operation Oibríocht agus marthanacht
9 {0 Oscailt agus dúnadh na céime, is féidir leis an am oibríochta a bheith chomh gearr le 0.05 soicind, atá níos fearr ná comhlaí rothlacha il-cas ar nós comhlaí geata agus comhlaí stad;
Tacaíonn an struchtúr modúlach le cothabháil tapa, agus is féidir le saol na seirbhíse teacht ar na mílte oscailtí agus dúnadh .
Inoiriúnaitheacht ar fud na háite
Tá an deireadh flange comhoiriúnach le héagsúlacht caighdeán idirnáisiúnta (mar shampla GB, HG, JIS) agus tá sé oiriúnach do chórais phíblíne éagsúla;
Féadann sé leachtanna, gáis, gaile agus meáin ina bhfuil cáithníní a láimhseáil (mar shampla séarachas agus laíon).
Sonraíocht Deireadh Flange Comhla Ball
- Méid: 1/2 '' - 4 '' '
- Gas cruthúnas séideadh amach
- Réitigh bhreá
- Iomlán
- Pad gléasta ISO
- Aghaidh le duine: ANSI B16.10 / JIS B2002 / DIN PN 16-40
- Dearadh Frith-Tine Ar fáil ACC: API607
- Caighdeán flange: ASME 16.5 / JIS B2220 / DIN 2633
- Dearadh ag comhlíonadh ASME B16.34
- Cigireacht & Tástáil: API 598
deireadh flange comhla liathróid
Iarratais
Oil agus gás
Múchadh éigeandála píblínte ola agus gáis, rialú ar rochtain ar umair stórála, frithsheasmhacht in aghaidh brú ard (aicme 300) agus creimeadh suilfíd hidrigine.
Ceimic agus cógaisíochta
Leithlisiú ábhair imoibreora, iompar láidir aigéid agus alcaile, ag freastal ar riachtanais séalaithe sláintíochta.
Cóireáil uisce agus cosaint chomhshaoil
Córas cóireála séarachais a oscailt agus a dhúnadh, rialú sreabhach cáithníní soladacha, chun comhla a chosc.
ENGERERY AGUS LICIANTAS
Múchadh tapa ar phíblínte gaile coire agus córais tarchuir gáis, atá oiriúnach do choinníollacha ardteochta agus ardbhrú
