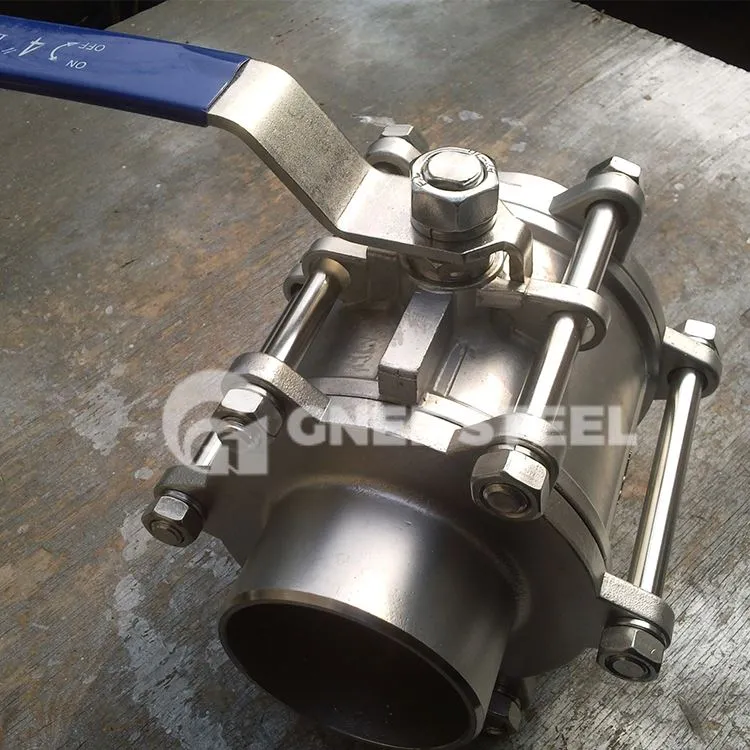

Is liathróid é dúnadh comhla liathróid táthú Butt, tá sé ag brath ar an liathróid timpeall lárlíne an chomhlachta comhla le haghaidh uainíochta 90 céim chun comhla oscailte a bhaint amach, a dhúnadh. Úsáidtear comhla liathróid díreach tríd an bpíblíne go príomha chun an meán a ghearradh amach. Tá foirmeacha struchtúracha dhá phíosa agus trí phíosa, is iad modhanna táthú butt ná táthú soicéad, táthú bevel, árasán. Is cineál nua comhla leathan é comhla liathróid táthú Butt a úsáidtear go forleathan le blianta beaga anuas, is féidir an leathan seo a shuiteáil go cothrománach nó go hingearach.
Sonraíocht Comhla Ball Snámh Táthú Butt
Rátáil gaile: 150 PSI WSP
Dearadh gas buille-amach
Comhlacht: ASTM A351 Gr.CF8M, WCB mar rogha
Liathróid: SS316 nó SS304
Gas: SS 316 nó SS304
Suíochán: PTFE mar shuíochán caighdeánach meaisínithe ardfheidhmíochta mar roghanna
Comhlaí liathróid Butt-táthaithe: ASME B 16. 25,
Comhlaí liathróide táthaithe le soicéad: caighdeán Mfg
Brú Oibre: 1000 PSI
Raon Teochta: -20 céim go 450 céim F
CAIGHDEÁN TÁSTÁLA: API598, EN12266, agus ISO5208
táthú butt comhla liathróid
Caighdeán feidhmiúcháin comhla liathróid táthú Butt
1, Dearadh agus monarú: GB12237, API608, API 6D, JPI 7S-48, BS5351, DIN3357.
2, méid flange: JB/T74 ~ 90 (JB74 ~ 90), GB9112 ~ 9131, HGJ44 ~ 76, SH3406, ANSI B16.5, JIS B2212 ~ 2214, NF E29-211, DIN2543.
3, fad struchtúir: GB12221-89, ANSI B16.10, JIS B2002, NF E29-305, DIN3202.
4, Cigireacht ar an bpríomhthástáil: JB/T 9092, API 598.
