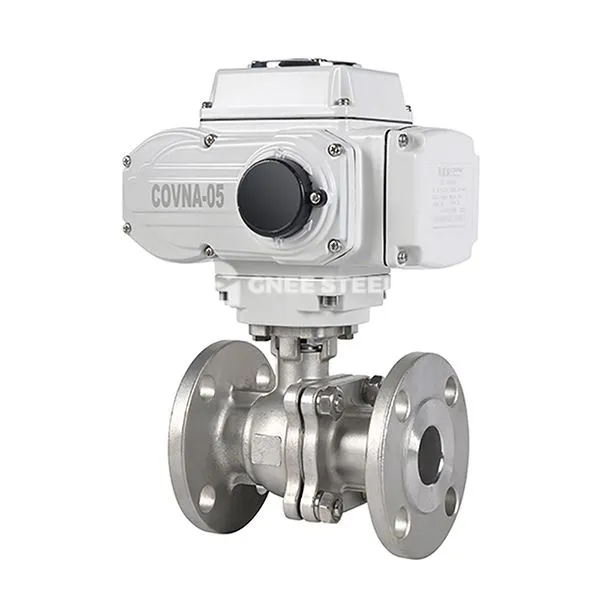

Cur síos ar chomhla liathróid flange leictreach
Is comhla rialaithe uathoibrithe é comhla liathróid flange leictreach atá comhdhéanta de ghníomhaire leictreach agus comhla liathróid atá nasctha le flange. Tiomáineann sé an liathróid chun 90 céim a rothlú trí chomhartha leictreach a fháil chun oscailt agus dúnadh tapa nó sreabhadh na meán píblíne a bhaint amach. I measc na bpríomhfheidhmeanna atá aige tá:
Rialú cianda: Oiriúnach do chásanna tionsclaíocha a dteastaíonn oibriú uathoibrithe uathu (mar shampla peitriliam agus píblínte ceimiceacha), tacaíonn sé le hionchur comhartha 4-20 Ma agus le tiomáint cumhachta 220V AC.
Tá rónta: séala bog (PTFE) nó struchtúr crua (miotail go miotail) le riachtanais na meán éagsúil, agus sroicheann an leibhéal sceite leibhéal ANSI VI.
Gnéithe struchtúracha agus dearaidh
Comhla agus ábhair chomhla:
Tá an corp comhla déanta as cruach charbóin brionnaithe, as cruach dhosmálta nó as cruach chóimhiotail (mar shampla WCB, 304/316), comhlíonann an nasc flange caighdeáin GB/ANSI/DIN, agus sroicheann an fhriotaíocht brú PN 16- PN63 (1. 6-6. 4mpA).
Déantar dromchla na liathróide a spraeáil le cairbíd (mar shampla cairbíd tungstain), agus laghdaíonn an dearadh iomlán friotaíocht sreafa, agus tá an caillteanas brú níos ísle ná an comhlaí geata sna sonraíochtaí céanna.
Actuator:
Tá gníomhairí leictreacha GT, DSR nó DKJ, córas servo ionsuite, cineál lasc tacaíochta nó rialú cineál rialacháin, agus raon raon chasmhóiminte 50-2000 n · m.
Déanann an struchtúr tiomána dírí suiteáil a shimpliú, tá am freagartha gearr aige (de ghnáth níos lú ná nó cothrom le 15 soicind), agus tá sé oiriúnach do chásanna oscailte agus dúnta go minic.
Séalaithe agus sábháilteacht:
Design Design Dearadh Séala: Glacann an gas comhla pacáil PTFE agus O-fáinne le haghaidh séalaithe dúbailte, agus cúitíonn an suíochán comhla le caitheamh trí réamhualach an earraigh chun a chinntiú go bhfuil siad ina saothraítear rónta fadtéarmach.
FireProof agus Pléascadh-Cruthúnas: Comhlíonann an t-actuator an caighdeán pléasctha EXDⅱBT4, agus is féidir leis an dearadh comhla tiubhaithe teochtaí foircneacha a sheasamh ó -29 go 450 céim.
sonraíocht comhla liathróid flange leictreach
|
Trastomhas ainmniúil DN (MM)
|
Dn 15- dn200
|
|
Brú ainmniúil
|
Pn1. 0/1.6/2.5/4. 0/6.4MPA
|
|
Meán infheidhme
|
Uisce/peitriliam/aigéid nítreach/aigéid aicéiteacha/sciodair/sreabhán slaodachta agus mar sin de
|
|
Teocht oiriúnach
|
Céim {-40 -+80 Céim (PTFE/PPL Séalaithe) {-40 Céim -+350 Céim (Séalaithe Miotal)
|
|
Sceitheadh
|
Fit do chaighdeán ANSI B16.104
|
|
Uillinn rothlach
|
90 céim
|
|
Ábhar coirp
|
WBC, 304, 316
|
|
Suíocháin ábhair
|
PTFE (TEMP Nornal), PPL Speisialta (Teocht Ard), Séalaithe Miotal (Teocht Ard)
|
comhla liathróid flange leictreach
Moltaí Moltaí Scrúdaithe :
Meáin chreimneacha : Is fearr 316L Comhla Comhla Cruach Dhosmálta + Struchtúr Séala Crua (Sraith Q941Y-P).
Cose Brú-Bhrú : Roghnaigh Comhlacht Comhla Forged (mar A105) + Aicme 600 nó os cionn Dearadh Nasctha Flange.
Riachtanais Rialaithe : Cumraigh gníomhaire leictreach comhréireach (mar shraith PSQ), tacaíocht 0-90 Coigeartú Líneach .
Feidhmithe
Tionscal Pretrochemical : Múchadh éigeandála píblínte scaglainne, dáileadh na n-ábhar im imoibreora .
ENGERY AGUS CUMHACHT: Córas Gaile Rialáil ar ghléasraí cumhachta teirmeacha, rialú uisce a fhuarú ar ghléasraí cumhachta núicléiche .
Innealtóireacht um Chosaint Comhshaoil : scoitheadh meánach creimneach de ghléasraí cóireála séarachais, rialú sreafa ar chórais desulfurization gáis múcháin .
