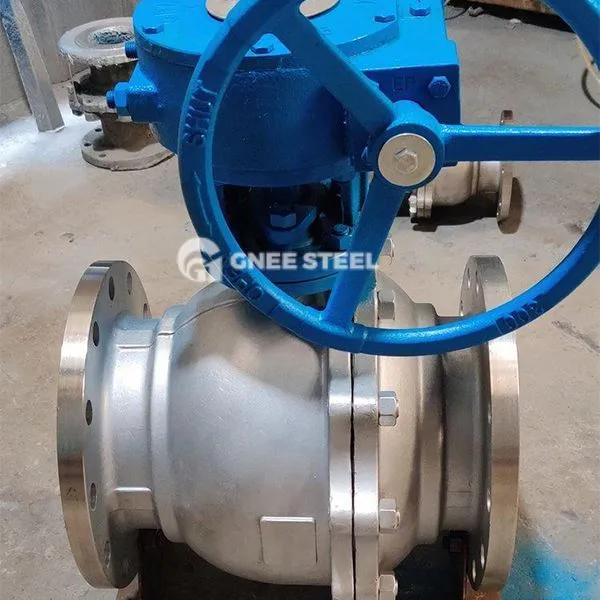

Comhlaí Ball Suite Flanged Trunnion Cur síos
Is comhla é comhla liathróid trunnion flange ina bhfuil an chuid oscailte agus deiridh (liathróid) á stiúradh ag an gas comhla agus ag rothlú timpeall ais an gas comhla. Is iondúil go n -úsáidtear an comhla seo chun sreabhadh sreabhach a rialú ar an bpíblíne agus is féidir é a oscailt nó a dhúnadh trí 90 céim a rothlú.
Struchtúr Main
Tá an corp agus an liathróid: Tá an corp comhla déanta den chuid is mó as cruach theilgthe (WCB), cruach dhosmálta (304/316L) nó cruach bhrionnaithe, agus is é dromchla na liathróide dromchlú cóimhiotail crua chun friotaíocht chaitheamh a fheabhsú.
Tá an liathróid socraithe ag imthacaí uachtaracha agus íochtaracha chun cosc a chur ar an mbrú meánach an liathróid a bhrú chun an chasmhóimint oibriúcháin a laghdú agus a laghdú.
Components :
Design Design Design Suíochán Comhla: Tá dhá shuíochán comhla neamhspleácha suite ar an dá thaobh den liathróid, ag tacú le séalaithe déthreoch agus aonrú meánach.
Struchtúr Struchtúr Fireproof: I gcás tine, cruthaíonn an fáinne rónta tinedhíonach séala miotail leis an liathróid, a chomhlíonann an caighdeán API 607.
Sonraíocht comhlaí liathróid trunnion suite
|
Iarrchán
|
Ginearál
|
|
Cumhacht
|
Lámhleabhar
|
|
Leag amach
|
Sláine
|
|
Tacaíocht saincheaptha
|
OEM
|
|
Méid an chalafoirt
|
caighdeánach
|
|
Uimhir shamhail
|
Q41f -150 lb
|
|
Teocht na meán
|
Gnáth -theocht
|
|
Na meán
|
Gás
|
|
Caighdeánach
|
Caighdeán náisiúnta
|
|
Taibhsteocht
|
Gnáth-
|
|
Foirm nasctha
|
Cineál flange
|
|
Na meán
|
Uisce, gás, ola, srl
|
|
Baránta
|
1 bhliain
|
|
Ábhar coirp comhla
|
Cf8
|
|
Modh tiomána
|
Lámhleabhar
|
|
Leibhéal presurre
|
PN16 PN25 PN40 PN64
|
|
Ábhar suíochán comhla
|
PTFE
|
|
Teocht
|
Céim {-196 -600 Céim
|
Comhlaí liathróid suite trunnion flanged
Feidhmithe
Píblínte fad-achair: mór-trastomhas (dn {600+) ola agus gás, píblínte uisce, atá oiriúnach do thimpeallachtaí ardbhrú os cionn aicme 600.
Peitriceimiceach: imoibreoirí ardbhrú, píblínte gaile ardteochta agus rialú creimneach sna meáin.
Trealamh Tionsclaíoch: Córais choire, iompar sciodair agus píblínte cosanta dóiteáin ina bhfuil na cáithníní.
Moltaí Roghnúcháin agus Cothabhála
Pointí roghnúcháin
Cásanna ardbhrú: Is fearr comhlacht comhla cruach brionnaithe + séala crua (mar chóimhiotal stellite).
Meáin chreimneacha: 316L Comhla Comhla Cruach Dhosmálta + Fáinne Séala Fluororubber.
Riachtanais um Chosaint Dóiteáin: Ní mór do dhearadh fáinne séala cosanta dóiteáin cloí le caighdeáin API 607.
Moltaí cothabhála
Bealaithe rialta: ramhar ardteochta a instealladh isteach sa gas comhla agus a bhfuil gach 6 mhí aige chun magadh a chosc.
Braite Séala: Seiceáil an suíochán comhla a chaitheamh gach bliain faoi choinníollacha ardbhrú agus cuir an fáinne earraigh nó séala in áit in am.
