Tá comhlaí brionnaithe brionnaithe agus úsáidtear iad go ginearálta ar phíblínte ardghrád. Tá an trastomhas sách beag, go ginearálta faoi bhun DN50. Ach tá roinnt comhlaí allmhairithe ann freisin a bhfuil trastomhais mhóra bhrionnaithe acu, mar an stop-chomhla brionnaithe VTON Meiriceánach, le trastomhais ó DN15-500. Roinntear ábhair na comhla stad brionnaithe go ginearálta i A105, cruach dhosmálta brionnaithe, P91, F91, etc.
|
Raon Méid |
Ábhar Coirp |
|
1/2"-36" DN{0}}DN900 |
A105, LF2, F304, F316, F316L |
|
Rátáil Brú |
Ábhar Liathróid |
|
Aicme150-Aicme900 PN{0}}PN160 |
A105+ENP, F304, F316 |
|
Deireadh Ceangal |
Ábhar Suíochán |
|
Flange (FF, RF, RTJ), Táthú Butt |
A105+RPTFE, F304+RPTFE, F316+RPTFE |
|
Stíl Struchtúr |
Ábhar gas |
|
Tórramh Iomlán / Tóraithe Laghdaithe, Taobh-Iontráil, Liathróid Feistithe Trunnion |
A182 F6a, F304, 304, 316 |
|
Roghanna Actuator |
Caighdeán Dearaidh |
|
Fearas péisteanna, Aeroibrithe, Leictreach |
API 6D, ASME B16.34 |
|
Raon teochta |
Caighdeán Aghaidh le Duine |
|
-25 céim ~425 céim |
ASME B16.10, API 609 |
|
Caighdeán Ceangail |
Caighdeán Tástála |
|
Druileáil Flange: ASME B16.5 Butt Weld: ASME B16.25, GB/T 12224 |
API 598, BS 6755 |
- Tá comhlaí brionnaithe brionnaithe agus úsáidtear iad go ginearálta ar phíblínte ardghrád. Tá an trastomhas sách beag, go ginearálta faoi bhun DN50.
1. Gaibhniú: Is modh próiseála é a úsáideann innealra brionnaithe chun brú a chur ar bhánna miotail chun dífhoirmiúchán plaisteach a dhéanamh chun gaibhneachta a fháil a bhfuil airíonna meicniúla áirithe, cruthanna agus méideanna áirithe acu.
2. Ceann de na dhá chomhpháirt mhór de bhrionnú. Trí bhrionnú, is féidir deireadh a chur le looseness miotail mar-theilgthe agus poill táthú. Go ginearálta tá airíonna meicniúla gaibhneachta níos fearr ná teilgin den ábhar céanna. Maidir le codanna tábhachtacha in innealra le hualaí ard agus coinníollacha oibre tromchúiseacha, úsáidtear gaibhneachta den chuid is mó, ach amháin i gcás cruthanna simplí ar féidir plátaí, próifílí nó páirteanna táthaithe a rolladh.
3. Is féidir brionnú a roinnt ina: ① Brionnú oscailte (gaibhniú saor in aisce) de réir an mhodha foirmithe. Úsáidtear fórsa tionchair nó brú chun an miotail a dhífhoirmiú idir na friotóirí uachtaracha agus íochtaracha (anvils) chun na gaibhneachta riachtanacha a fháil. Tá dhá chineál brionnú láimhe agus brionnú meicniúil den chuid is mó. ② Modh dúnta bhrionnú. Tá an bán miotail comhbhrúite agus dífhoirmithe i seomra bás brionnú le cruth áirithe chun gaibhneachta a fháil, is féidir a roinnt ina bhrionnú bás, ceannteideal fuar, brionnú rothlacha, easbhrúite, etc. De réir an teocht dífhoirmithe, is féidir brionnú a roinnt ina te. brionnú (tá an teocht próiseála níos airde ná an teocht athchriostalú na miotail bhán), brionnú te (níos ísle ná an teocht athchriostalization) agus brionnú fuar (teocht gnáth).
4. Is iad na hábhair bhrionnú go príomha cruach carbóin agus cruach cóimhiotail de chomhpháirteanna éagsúla, agus ina dhiaidh sin alúmanam, maignéisiam, tíotáiniam, copar, etc. agus a gcóimhiotail. Áirítear ar staid bhunaidh na n-ábhar stoc barra, tinne, púdar miotail agus miotail leachtach, etc. Tugtar an cóimheas brionnú ar an gcóimheas idir limistéar trasghearrtha na miotail roimh dhífhoirmiú go dtí an limistéar trasghearrtha bás tar éis dífhoirmithe. Tá go leor le déanamh ag an rogha ceart maidir le cóimheas brionnaithe le cáilíocht an táirge a fheabhsú agus costais a laghdú.

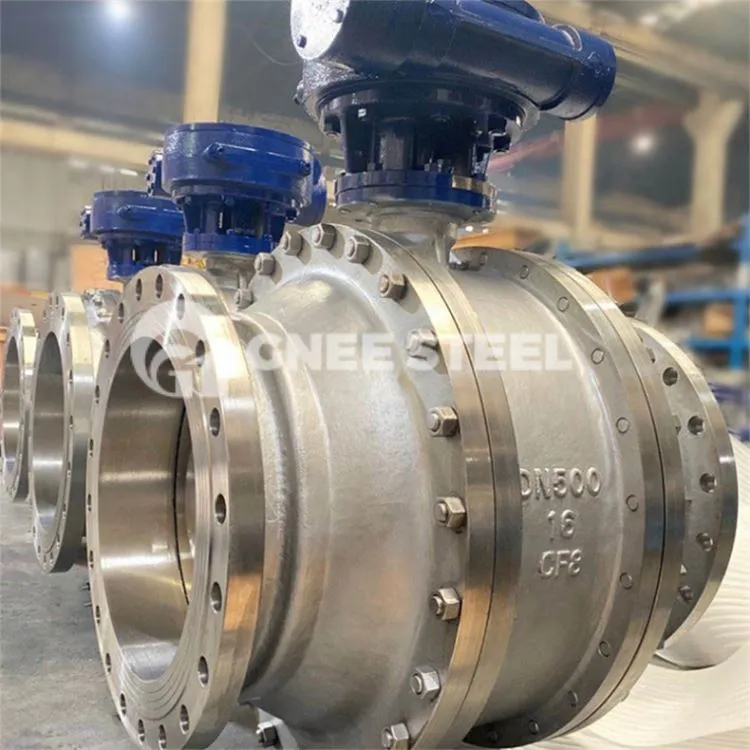

- Comhla Liathróid Feistithe Trunnion
