Comhlaí liathróid cruach dhosmálta ardbhrú
Is comhla é comhla liathróid chruach dhosmálta atá déanta as cruach dhosmálta agus atá deartha le haghaidh dálaí oibre ardbhrú. Is féidir leis an meán a ghearradh amach nó an ráta sreafa a rialú trí chéim an liathróid 90 a rothlú. Is iondúil go mbíonn an raon brú {16-500 MPa. I measc na bpríomhfheidhmeanna atá aige tá:
Cutoff/Rialachán: Is féidir leis an dearadh iomlán an sreabhán a bhlocáil go hiomlán nó an ráta sreafa a choigeartú, atá oiriúnach do phíblínte ardbhrú amhail tionscail peitriliam agus ceimiceacha;
Multi-Directional Control: Tacaíonn an struchtúr trí bhealach (T-Type/L-Type) le haistriú meánach, le cumar nó le hathrú treo sreafa.
Croí -struchtúr agus paraiméadair theicniúla
Comhlacht comhla agus ábhar
Ábhar Comhlacht Comhla : 304, 316, 316L cruach dhosmálta den chuid is mó, le friotaíocht creimthe láidir; Is féidir cruach déphléacsacha (2205/2507) nó cóimhiotal hastelloy a roghnú le haghaidh dálaí oibre an -mhór, le friotaíocht brú de 500MPA.
Modh modhnaithe: nasc flange nó snáithithe, trastomhas DN 15-300 mm, ag teacht le caighdeáin GB/T9113 nó ASME B16.5. System System
Soft Seal: PTFE nó suíochán comhla ppl, friotaíocht teochta -196 céim ~ 180 céim, náid sceite (leibhéal sceite ANSI VI);
Hard Seal : Stellite 6 cumhdach, friotaíocht teochta 450 céim /brú brú 25MPa, atá oiriúnach do ghaile, d'aigéad láidir agus do mheáin eile.
Drive mód
Manual: Láimhseáil cóimhiotail since nó tiomáint tuirbín, chasmhóimint ag oibriú níos lú ná nó cothrom le 50n · m;
Pneumatic/electric: luas freagartha níos lú ná nó cothrom le 0. 05 soicind, tacú le cianrialtán agus comhtháthú uathoibrithe.
Sonraíocht ar chomhlaí liathróid cruach dhosmálta ardbhrú
| Paraiméadar | Raon táscaire | Caighdeáin infheidhme |
|---|---|---|
| Leibhéal voltais a sheasamh | {16-500 mpa | API 6D/GB1223758 |
| Teocht oibre | Céim -196 ~ 550 Céim | ANSI B16.3478 |
| Cumas sreafa | Luach CV níos mó ná nó cothrom le 210 (DN50 tolladh iomlán) | ISO 520815 |
| Saol seirbhíse | Níos mó ná nó cothrom le 100, 000 timthriallta oscailte agus dúnta | API 59868 |

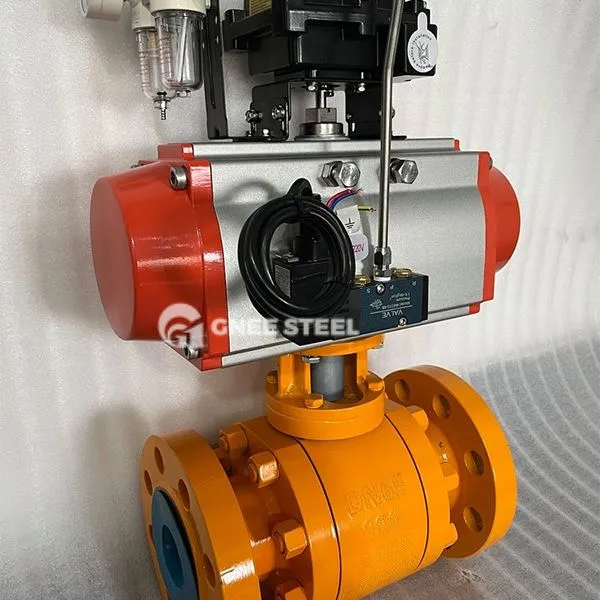

Comhlaí liathróid cruach dhosmálta ardbhrú
Iarratais
Petroleum agus gás nádúrtha :
Gearrtha tobair ola agus gáis ardbhrú (mar shampla q41f {-160 P Comhla P Comhla), atá frithsheasmhach in aghaidh creimeadh suilfíd;
Próiseas Ceimiceach :
Rialú láidir atreorú meánach aigéad (amhail corp comhla 316L + séala crua), friotaíocht brú 25MPA;
ENGERY AGUS CUMHACHT :
Rialachán Píblíne Gaile Supercritical (Comhlacht Comhla Cruach Duplex), Friotaíocht Teochta 550 Céim /Friotaíocht Brú 42MPA;
Aeraspás:
Córas seachadta hidrigine leachtacha/leachtacha ocsaigine, céim friotaíochta ísealteochta -196 céim.
Pointí roghnúcháin agus cothabhála
Section Bunús :
MEMEDIA MATION : Is fearr 316L do thimpeallacht ian clóiríde, agus úsáidtear cóimhiotal monel le haghaidh meán aigéid hidreafluarach;
Oiriúnú comhbhrúite : Teastaíonn comhlacht comhla brionnaithe lárnach ó bhrú ard-ard (níos mó ná nó cothrom le 100MPa).
Sutachadh agus cothabháil :
Caithfear boltaí flange a ghéarú go fiarthrasna, le fórsa réamh-shoiléir níos lú ná nó cothrom le 200n · m chun dífhoirmiú a chosc;
Seiceáil go rialta an caitheamh an dromchla ina saothraítear rónta, agus moltar tástáil sceite a dhéanamh ar an gcomhla rónta crua gach 5, 000 oscailtí agus dúnadh.
