ISO 5211 Comhlaí Ball Feistithe Díreach Cur síos
Is comhlaí comhlíontacha ISO 5211 ISO 5211 comhlaí comhlíontacha ISO 5211 le hardán comhéadan caighdeánaithe ar an mbarr chun gníomhaithe leictreacha agus neomatacha a ghléasadh go díreach gan gá le lúibíní breise. Tá sé deartha chun an próiseas suiteála achtúire a shimpliú agus chun comhoiriúnacht an chórais a fheabhsú, úsáidtear na comhlaí liathróide seo go forleathan i gcásanna ardbhrú, ardteochta agus trom-rialaithe sna meáin. I measc na bpríomhghnéithe atá aige tá:
Comhéadain chaighdeánaithe: Tá gníomhaithe agus comhlaí ceangailte go díreach lena chéile, ag oiriúnú do bhrandaí éagsúla gníomhaithe agus ag laghdú costais chothabhála;
Oscailt agus dúnadh cuimilte: Tá an liathróid agus an suíochán comhla as teagmháil le linn na hoibríochta, ag laghdú caitheamh dromchla ina saothraítear rónta;
Grád ard rónta: Cinntíonn meicníocht rónta éigeantach (dingeáil mheicniúil + cúnamh sreabhach) sceitheadh nialasach (grád ina saothraítear rónta suas go VI).
Croí -struchtúr agus gnéithe dearaidh
Dearadh príomh -chomhpháirt
Comhéadan Ardáin Ard:
Déantar barr an chomhla a mheaitseáil isteach in ardán cearnógach nó cruinn a fhreastalaíonn ar chaighdeáin ISO 5211, ag soláthar suíomhanna poll bolt agus sonraíochtaí tríthoiseacha chun tacú le gléasadh achtúire gan uaim;
Déantar airde na n-ardán agus an spásáil poll a chaighdeánú chun freastal ar actuators ilthréimhseacha nó go páirteach rothlach.
Córas Séalaithe:
Meicníocht Dé -Shéalaithe: Nuair a dhúnann an comhla an liathróid chun séala atá éigeantach go meicniúil a dhéanamh, brú sreabhach chun cuidiú leis an éifeacht séalaithe a fheabhsú;
Ábhar suíochán: Séala crua miotail (spraeála cairbíde tungstain) Teocht ard agus friotaíocht ardbhrú (-101 céim ~ 815 céim), friotaíocht creimthe ceimiceach séala (PTFE).
Cosaint sábháilteachta:
Struchtúr frith-eitilte a bhaint amach chun cosc a chur ar an mbrú meánach an gas a dhíbirt;
Cinntíonn dearadh tinedhíonach (m.sh. pacáil graifít) sábháilteacht faoi choinníollacha oibre ardteochta.
Nós imeachta oibríochta
Oscailte: Rothlaigh an gas comhla go tuathalach, tógann an liathróid as an suíochán agus rothlaíonn sé 90 céim, tá an cosán sreafa oscailte go hiomlán;
Dúnadh: Rothlaigh an gas comhla deiseal, athraíonn an liathróid agus ansin brúnn sé síos chun séala a dhéanamh.
ISO 5211 Sonraíocht Comhlaí Ball Feistithe Díreach
| Cur síos táirge | Comhlaí liathróid suite 5211 ISO 5211 |
| Trastomhas ainmniúil | 1/4 "~ 4" (dn6 ~ dn100) |
| Teocht oibriúcháin | -46 deg. C ~ 200 deg. C (Féadfaidh an raon teochta seirbhíse a bheith éagsúil le haghaidh ábhair éagsúla) |
| Brú oibriúcháin | 1000wog |
| Príomhábhair | SS304, SS316, SS304L, SS316L |
| Ábhair suíochán/séala | PTFE |
| Gasket/pacáil | PTFE |
| Caighdeán dearaidh | ASME B16.34, ISO STD |
| Fad struchtúrtha | Caighdeán ANSI agus monaraithe |
| Ceangail Deireadh | BSP, NPT |
| Deireadh caighdeán | ASME B1.20.1 |
| Caighdeán tástála | ISO5208, API598 |
| Modh oibriúcháin | Bheith ag plé le |
| Iarrchán | Uisce fuar/te, ola, gás |
| Gnéithe eile 1 | Comhlacht 2 phíosa |
| Gnéithe eile 2 | Chasmhóimint oibriúcháin bheag |
| Gnéithe eile 3 | Le nó gan an ceap gléasta a stiúradh |
| Gnéithe eile 4 | Tá stoc ar fáil |
| Gnéithe eile 5 | OEM |

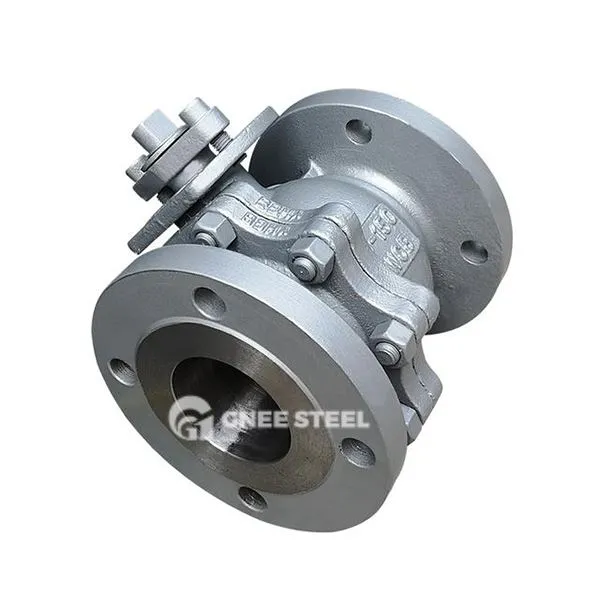

Comhlaí liathróid suite 5211 ISO 5211
Iarratais
Tionscal peitriceimiceach: Píblíne ola ardteochta (Friotaíocht Teochta 815 céim), ionraoin agus asraon imoibreora hidriginithe;
Tarchur Gáis Nádúrtha: Píblíne Ardbhrú (Aicme 600 ~ 2500), Córas Stórála agus Iompair GNL (-196 Cobhsaíocht séala céime);
Innealtóireacht um Chaomhnú Comhshaoil: Cóireáil séarachais (séala bog atá frithsheasmhach in aghaidh creimthe), scoitheadh sna meáin ina bhfuil na cáithníní (réimsí brataithe atá frithsheasmhach in aghaidh an chaitheamh);
Tionscal uathoibrithe: Píblíne Aseptic Cógaisíochta (Rialú Beachtas Gníomhaire Leictreach), Próiseáil Bia (Oscailt agus Dúnadh Fast).
