Cur síos ar an gcomhla liathróid brú íseal
Is comhla rothlach é comhla liathróid bhrú íseal le brú ainmniúil níos lú ná nó cothrom le 1.6 MPa. I measc na bpríomh -chomhpháirteanna tá ball, gas comhla, suíochán comhla agus fáinne saothraithe. Is féidir an scoitheadh tapa agus an rialú sreafa ar na meáin phíblíne a bhaint amach tríd an gcéim liathróid 90 a rothlú.
Struchtúr Struchtúr :
Ball: croí comhla sféarúil le ciorclán trí pholl, déanta as cruach dhosmálta nó sciath cruach charbóin den chuid is mó, atá oiriúnach do na meáin chreimneacha;
Valve SEAL SEAL: Úsáidtear PTFE nó Séala crua miotail, tá an ráta sceite níos lú ná nó cothrom le caighdeán ISO 5208 Aicme B, agus tá an dromchla ina saothraítear rónta ón meán nuair a dhúntar é chun creimeadh a sheachaint;
Modh modhnaithe: flange, snáithe nó cineál sliseog, struchtúr dlúth agus meáchan éadrom.
Prionsabal Oibre
Gníomh a oscailt agus a dhúnadh :
Tiomáineann an gas comhla rothlach an liathróid chun 90 céim a rothlú timpeall na haise. Tá sé oscailte go hiomlán nuair a bhíonn an poll trí ailíniú leis an bpíopa agus dúnta go hiomlán é nuair a bhíonn sé ingearach. Tá an chasmhóimint oibriúcháin beag agus tá an oscailt agus an dúnadh tapa;
Tréacht Tréithe :
Tá an cainéal sreafa gan bhac sa stát atá oscailte go hiomlán, tá an fhriotaíocht sreabhach beag, agus tá an caillteanas brú íseal (thart ar 1/3 den chomhla féileacán);
Raon teochta infheidhme -30 Céim ~ 180 céim , ní mór ábhair shéalaithe speisialta a roghnú le haghaidh radhairc ardteochta nó ísealteochta.
sonraíocht comhla liathróid brú íseal
|
Iarrchán
|
Tionscal ola agus gáis, ola agus gáis, Petrochemical, próiseáil cheimiceach, cógaisíocht, bia agus dí, cóireáil uisce, agus níos mó.
|
|
Méid an chalafoirt
|
Dn8 ~ 1200mm
|
|
Baránta
|
24 mí
|
|
Áit Tionscnaimh
|
Henan, an tSín
|
|
Cumhacht
|
Nithiúil
|
|
Teocht na meán
|
Gnáthteocht, teocht ard, teocht íseal
|
|
Ainm branda
|
Gnee
|
|
Leag amach
|
Sláine
|
|
Na meán
|
Ola agus gás, gaile, uisce.cheimiceach etc.
|
|
Tacaíocht saincheaptha
|
OEM, ODM, OBM
|
|
Ábhar coirp
|
Cruach carbóin brionnaithe, cruach dhosmálta CF8/CF8M brionnaithe
|
|
Ábhar liathróide
|
Cruach carbóin brionnaithe, cruach dhosmálta CF8/CF8M brionnaithe
|
|
Ábhar gas
|
Cruach dhosmálta brionnaithe, srl.
|
|
Ábhar suíochán
|
PTFE nó séala miotail le stellite, cairbíd tungstan
|
|
Ceangal deiridh
|
Flange, táthaithe, táthaithe soicéad agus snáithithe
|
|
Caighdeán dearaidh
|
API 6D, API 608, API 607, ASME B16.34, ASME B16.25
|
|
Deimhniúcháin
|
API 6D, API 607, API 598, ANSI/ASME B16.34, CE, JIS, DIN, BS
|
|
MOQ
|
1 aonad
|

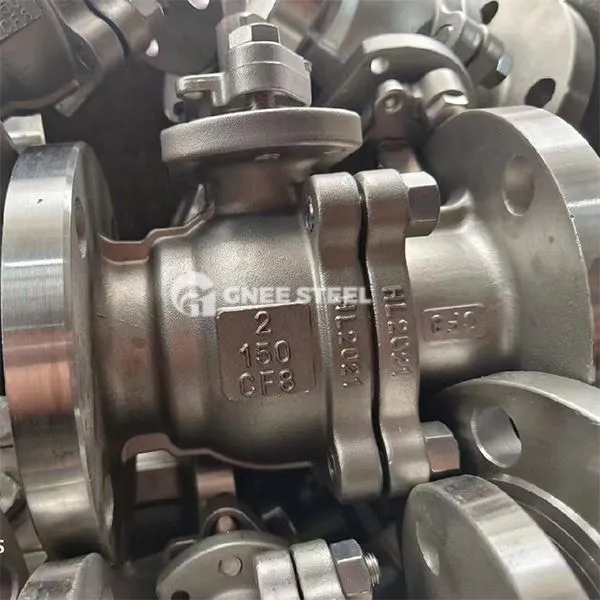

comhla liathróid brú íseal
Iarratais
Tionscal Pretrochemical : Píblínte amhola agus gáis nádúrtha a ghearradh as, agus na meáin phróisis a rialú amhail eitiléin agus próipiléin; Food agus Pharmaceuticals: Sreabháin sláintíochta a iompar mar bhainne agus sú, agus comhlíonann na hábhair caighdeáin FDA; Cumhacht leictreach agus cosaint chomhshaoil : rialachán sreafa i gcórais gaile, píblínte uisce fuaraithe agus cóireáil séarachais; General General : Rialú píblíne ísealbhrú ar na meáin neamh-chreimneacha amhail uisce, aer, agus ola.
Príomhphointí maidir le roghnú agus cothabháil Paraiméadair roghnaithe pressure Level: Arna chur in oiriúint go coincheapúil do PN1. Media Meaitseáil : Roghnaítear suíocháin chomhla fluairín le haghaidh meáin an -chreimneach, agus roghnaítear bratuithe ceirmeacha ocsaíd zirconium le haghaidh coinníollacha ardteochta; Mód Mód: Is fearr samhlacha aeir nó leictreacha le haghaidh cásanna oibríochta ardmhinicíochta chun idirghabháil láimhe a laghdú.
Sonraíochtaí cothabhála
Ceanglais maidir le hinscríbhinní : diall lárnaithe flange níos lú ná nó cothrom le 0.
Cigireacht Periodic : Seiceáil Caith Suíochán Comhla agus Stádas Bealaithe STEM Comhla gach 6 mhí, a ghiorraíodh go 3 mhí i dtimpeallacht ardteochta;
Cóireáil um Rúngacht : Nuair a theipeann ar an séala, is féidir an ramhar ina saothraítear rónta a chur leis an gcomhla insteallta ramhar chun an fheidhmíocht ina saothraítear rónta a athbhunú go sealadach
