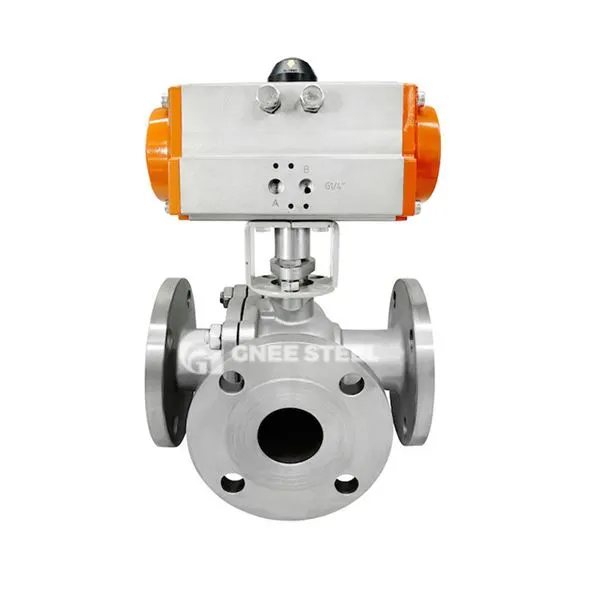

Cur síos ar chomhla liathróid neomatach 3 bhealach
Is comhla liathróid trí-bhealach é comhla liathróid trí-bhealach aeir atá á thiomáint ag aer comhbhrúite. Tuigeann an t -aisteoir neomatach 90 uainíocht céim den liathróid chun athrú, atreorú nó cumar an treo sreafa mheánmhéide a chomhlánú. I measc na bpríomhchatagóirí atá aige tá:
L-chainéal sreafa de chineál: nascann sé dhá bhealach ingearach ingearach le haghaidh athrú ceart uillinne an treo sreafa mheánmhéide (mar shampla ionraoin → Asraon A/B);
T-chainéal sreafa : tacaíonn sé le nasc nó teascadh trí phíblínte orthogonal, agus is féidir leis atreorú, cumar agus rialachán sreafa ilbhealach a bhaint amach ag an am céanna.
Croí -struchtúr agus paraiméadair theicniúla
Struchtúr Struchtúr :
it it it it it it it it it it it it it it it it it it it it it it it it it it it it it it it it it it it it it ito
System System System:
Séala Bog (suíochán comhla PTFE): Sroicheann leibhéal sceite VI, teocht infheidhme -30-180 céim;
Séala crua miotail: céim teochta -196-450 a sheasamh, atá oiriúnach do choinníollacha ardteochta agus ardbhrú. Actuator neomatach :
Tá an t -am freagartha tiomána sorcóra níos lú ná nó cothrom le 2 soicind, ag tacú le 0. 4-0.
Is féidir suíomh comhla (mar shampla an suíomh leictrea-mheabhrach) a shuiteáil chun rialachán sreafa beacht agus rialú uathoibríoch a bhaint amach.
Paraiméadair theicniúla :
Trastomhas ainmniúil: dn 15- dn300;
Leibhéal Friotaíochta Brú: Cineál traidisiúnta 1. 6-6. 4MPa, cineál saincheaptha ardbhrú suas go dtí 31.5MPA;
Modh Nasctha: flange (dn 65- dn300), snáithe inmheánach (dn 15- dn50).
sonraíocht comhla liathróid neomatach 3 bhealach
|
Mír |
3 Bealach l Port T Port Cruach dhosmálta Comhla liathróid rialaithe gaile neomatach flanged |
||
|
Raon méide |
1/2 "~ 8", DN15 ~ 200 |
||
|
Mód Gníomhach |
Gníomhú dúbailte, Tuairisceán an Earraigh (gníomhú aonair) |
||
|
Brú oibriúcháin |
1.6 ~ 6.4MPA |
||
|
Brú soláthair aeir |
2.5 go 8 barra |
||
|
Tréimhse saoil |
1, 000, 000 (1 milliún) uair |
||
|
Uillinn uainíochta |
90 céim ± 4 chéim |
||
|
Ábhar coirp |
SS304, SS316, SS316L |
||
|
Bunábhar |
SS304, SS316, SS316L |
||
|
Ábhar ina saothraítear ina shéalú |
PTFE: {-30 Céim ~ 180 céim, ppl: -30 Céim ~ 250 céim |
||
|
Líon na mbealaí |
3 bhealach l Port nó t Port |
||
|
Ceangal deiridh |
Ceann flantaithe |
||
|
Meáin is infheidhme |
Rialú uisce, aer, gás, ola, leacht |
||
|
Gníomhachtú roghnach |
Láimhseáil, actuated leictreach, nó aeir ghníomhachtaithe |
||
|
Gabhálais roghnacha |
Comhla solenoid Namur, lasc teorann, FRL, táscaire suímh, gléas láimhe |
||
|
Iarrchán |
Bia & Deoch, Uisce & Fuíolluisce, Ultra Pure Uisce, Díshalannú, Ceimiceán, Teicstíle, Cógaisíocht, Laíon & Páipéar, Mianadóireacht, Coire agus Tionscail Cumhachta |
||
comhla liathróid neomatach 3 bhealach
Iarratais agus buntáistí
Réimse Tionsclaíoch:
Rialú Próiseas Ceimiceach: Mheán-chainéal a athrú ar imoibreoirí (mar shampla aigéad ailtéarnach agus iompar alcaile);
Córas Fuinnimh: Dáileadh Uisce Fuarú na nGléasraí Cumhachta Núicléiche, Rialú Cóineasú Píblíne Gaile Ardteochta;
Innealtóireacht um Chaomhnú Comhshaoil: Comhla Trasghluaiseachta de ghléasraí cóireála séarachais, rialáil salandachta ar threalamh díshalannú uisce mara.
Buntáistí lárnacha:
Freagra tapa: am oscailte agus dúnta neomatach níos lú ná nó cothrom le 3 soicind, atá oiriúnach do chásanna oibríochta ardmhinicíochta;
Friotaíocht láidir creimthe: Tá {3-5} uair níos airde ag comhlacht comhla cruach dhosmálta 316L;
Caighdeán ard sláinteachais: Comhlíonann snasú scátháin (RA níos lú ná nó cothrom le 0. 8μm) riachtanais aiseipteacha na dtionscal bia agus cógaisíochta.
