Cur síos ar chomhlaí liathróid fomhuirí
Is comhlaí speisialta iad comhlaí liathróid fomhuirí atá deartha le haghaidh córais tarchuir ola agus gáis domhainfharraige, a úsáidtear go príomha i múnlaí píblíne faoi uisce, críochfoirt phíblíne fomhuirí agus píblínte tarchuir ola agus gáis, le doimhneacht oibre suas le 3, 000 méadar. I measc na bpríomhfheidhmeanna atá aige tá:
Gearrthóg na meán faoi thimpeallacht ardbhrú (10-100 MPA)
Á oibriú go cianda trí ROV (róbat faoi uisce) nó córas hiodrálach
Frithsheasmhach in aghaidh creimeadh sáile agus tionchar dríodair fomhuirí.
Comhpháirteanna struchtúracha
1. Príomhstruchtúr
Comhla Comhla: Cruach dhosmálta Super déphléacs (UNS S32750) nó réitigh nicil-alúmanaim-chré-umha, mhéadaigh tiús balla 30% -50% i gcomparáid le comhlaí talún.
Ball: Dearadh iomlán tolg, dromchla spréite le cairbíd tungstain nó ciseal cóimhiotail nicil-bhunaithe, cruas dromchla HRC60 nó os a chionn.
2. Córas Séalaithe
Príomhshéala: SPE (éifeacht loine aonair) + DPE (éifeacht loine dúbailte) Séala teaglaim, ag séalú brú sonrach 140-180 n/mm².
Séala cúnta: Fáinne Séala PTFE Lipéad-chruthach + struchtúr cúitimh earraigh miotail, cúiteamh suas go 5mm.
3. Gléas Cosanta
Córas faoisimh brú: Gléas faoisimh uathoibríoch le haghaidh róbhrú sa lár -sheomra, leis an mbrú faoisimh socraithe ag 1.3 uair den bhrú oibre.
Dearadh Frith-Creimthe: Tá gas comhla déanta as cóimhiotal Inconel 625, agus tá an chuid snáithithe déanta as struchtúr frith-ocsaíde traipéiseacha.
Sonraíocht Comhlaí Ball Fo -fho -liathróid
|
mír |
luach |
|
Baránta |
1 bhliain |
|
Tíopáil |
Comhlaí liathróid |
|
Áit Tionscnaimh |
Poirceallán |
|
Ainm branda |
Gnee |
|
Uimhir shamhail |
10BV/15BV/20BV |
|
Iarrchán |
Ginearál |
|
Teocht na meán |
Meánteocht |
|
Cumhacht |
Lámhleabhar |
|
Na meán |
gás/leachtach |
|
Leag amach |
Sláine |
|
Ainm an táirge |
Comhlaí liathróid fomhuirí |
|
Áis |
316ss |
|
Brú oibre |
20000 psig |
|
Teocht oibre |
Céim -18 go céim 204 |
|
Snáthaid |
NPT |
|
ordaithe |
1/4 go 1/2 i |
|
MOQ |
1 phíosa |
|
Pacáistigh |
Pacáil cartán |
|
Teastas |
ISO9001 |
|
. |
15 lá |

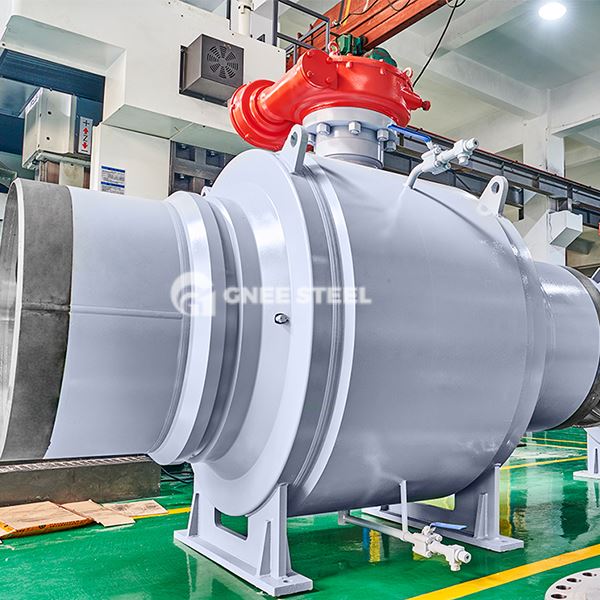

Comhlaí liathróid fomhuirí
Buntáistí
Inoiriúnaitheacht chomhshaoil an -mhór
Oibriú leanúnach ar feadh 30 bliain ag 4 chéim i dtimpeallacht an uisce mara agus frithsheasmhacht in aghaidh CL-tiúchan suas le 19, 000 ppm.
Iontaofacht oibríochtúil
Am freagartha an chórais tiomána hiodrálacha<3 seconds, torque output range 2000-15000N-m.
Dearadh sábháilte agus iomarcach
Le meicníocht cosanta teip dúbailte séala, ráta sceite níos lú ná nó cothrom le 0. 01ppm (caighdeán ISO 5208).
