Cur síos ar chomhla láimhe trí bhealach
Is gléas comhla é comhla láimhe trí bhealach a rialaíonn treo sreafa an mheáin i dtrí phíblínte trí oibriú láimhe. Is í an chroí -ghné ná trí chainéal sreabhach (ionraoin amháin, dhá asraon nó dhá ghleann, asraon amháin), ar féidir leo atreorú, cumraíocht nó athrú sreafa an tsreabháin a athrú go solúbtha.
Struchtúr an choirp :
De ghnáth déanta as cruach dhosmálta (304/316L), iarann teilgthe nó ábhair chóimhiotail speisialta, le friotaíocht creimthe láidir agus inoiriúnaitheacht do na meáin éagsúla;
Is é an dearadh tipiciúil an leagan amach comhéadan “ar chlé, ar dheis agus ar an mbun”, agus tá an stát nasctha cainéal á rialú ag athrú an chroí -chomhla.
Mód Mód :
Ag brath go hiomlán ar oibriú láimhe (mar láimhseáil rothlach nó eochair), gan cúnamh leictreach nó aeroibrithe.
Aicmiú agus cineál
Ciliúnú de réir feidhme :
Comhla Comhla: Déantar dhá ghéaga a chumasc in aon asraon amháin, a úsáidtear chun meáin éagsúla a mheascadh;
Diverting Valve: Déantar ionraoin amháin a atreorú chuig dhá asraon, atá oiriúnach do dháileadh sreafa nó lascadh treo.
Ciliúnú de réir struchtúir :
Cineál comhla liathróid : Athraigh an treo sreafa tríd an liathróid a rothlú, le feidhmíocht shéalaithe den scoth (mar shampla comhla liathróid trí-bhealach);
Cineál comhla imeartha : Bain úsáid as díláithriú suas agus síos an chroí comhla chun nascacht an chainéil a athrú, a úsáidtear go coitianta i gcórais hiodrálacha.
sonraíocht comhla láimhe trí bhealach
| Trastomhas ainmniúil | Dn 15- dn50 (1/2 '', 3/4 '', 1 ', 1-1/4', 1-1/2 '', 2 '' ') |
| Cineál comhla liathróid | Comhla liathróid ar snámh, comhla liathróid 3 bhealach, comhla v-liathróid, comhla liathróid ardbhrú |
| Duine aitheantais | Snáithe, flange, clamp, táthú cnap, táthú soicéad, clamp péire tanaí |
| Preas ainmniúil | PN16, PN25, PN40, PN64 |
| Ábhar coirp comhla | SUS304, SUS316, SUS316L |
| Ábhar Séala | PTFE |
| Temp Meánach | Céim {-20 ~ +120 Céim |
| Meán oibre | Aer, gaile, uisce, gáis, ola, deannach, meán creimneach, srl |
| Nasc tiomána | ISO 5211 |
| Cigireacht chomhla | ISO/DIN 5208-1987 |

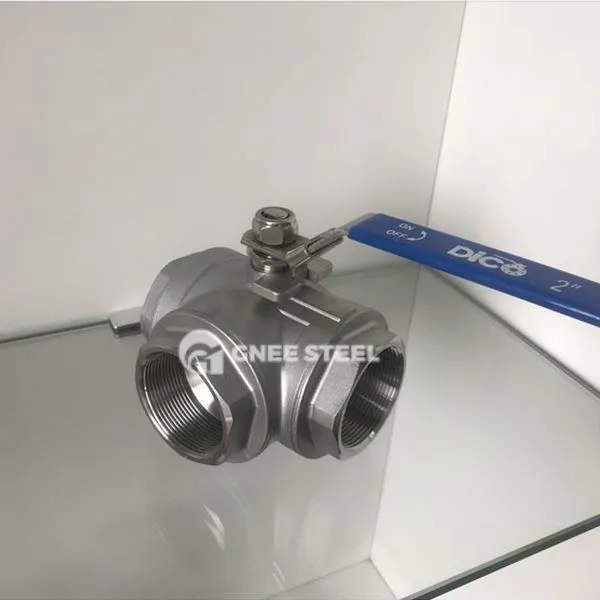

comhla láimhe trí bhealach
Iarratais
Córais Rialaithe Tionscail: Iompar agus meascadh meáin aigéid agus alcaile a mhalartú i dtáirgeadh ceimiceach; Soláthar uisce ar aghaidh agus droim ar ais agus rialáil sreafa i gcórais chóireála uisce.
Áiseanna Fuinnimh agus Poiblí: Rialú atreoraithe ar Uisce Gaile/Te i Líonraí Píob Teasa; Athrú éigeandála ar fhoinsí iolracha uisce i gcórais chosanta dóiteáin.
Pointí roghnúcháin
Inoiriúnaitheacht na meán: 316L Is fearr séala cruach dhosmálta + fluairín le haghaidh sreabhán an-chreimneach; Leibhéal brú: Tacaíonn samhlacha traidisiúnta le PN 16- PN40, agus ní mór struchtúir chrua róin a oiriúnú do choinníollacha ardteochta agus ardbhrú; Áise Oibríochta: Caithfidh an dearadh láimhseála a bheith eirgeanamaíoch, agus caithfidh an chasmhóimint uainíochta a bheith níos lú ná nó cothrom le 50N · m chun deacracht na hoibríochta a laghdú.
