Cur síos ar chomhla liathróid teochta ultra-íseal
Tá comhlaí liathróid teochta ultra-íseal deartha le haghaidh timpeallachtaí teochta an-íseal (de ghnáth níos lú ná nó cothrom le céim -100, agus chomh híseal le céim {-196). Úsáidtear iad chun oscailt, dúnadh agus rialáil na meán ísealteochta amhail gás nádúrtha leachtaithe (LNG), ocsaigin leachtach, agus hidrigin leachtach. Tá na tréithe a bhaineann le rónta ard, frithsheasmhacht in aghaidh scoilteadh sobhriste ísealteochta, agus frithsheasmhacht in aghaidh gásúcháin meánach agus leathnú. I measc na bpríomhghnéithe atá aige tá:
Ultra-íseal Teocht Friotaíocht : Úsáidtear cruach dhosmálta austenitic (mar shampla 304L, 316L) nó ábhair mhiotail chóireáilte domhain-fhuar chun a chinntiú go bhfanann an t-ábhar diana ag céim -196 agus seachnaíonn sé teip fhuar fhuar.
Struchtúr Struchtúr Séalaithe Friochta : Dearadh liathróid ar snámh nó dearadh liathróid sheasta, baintear séalaithe amach trí réamhualach an earraigh nó trí bhrú meánach, agus tacaíonn sé le rialú sreafa déthreoch an mheáin.
Dearadh Brú Cuas-Comhla-Comhla Dearadh : Comhoibríonn an poll faoisimh brú liathróid leis an groove faoisimh brú suíochán comhla chun méadú ar bhrú neamhghnách a chosc sa chuas comhla de bharr gású na meán ísealteochta.
Struchtúr agus aicmiú
Comhla Comhla agus Modh Nasctha
Ábhar Comhla Comhla: LCB, LCC, CF8 agus cóimhiotal cruach nó alúmanaim eile ísealteochta. Glacann roinnt samhlacha le struchtúr muineál fada (fad muineál níos mó ná nó cothrom le 250mm) chun an baol go dtarlódh aistriú fuar agus reo a laghdú.
Foirm Nasctha: Flange (ASME B16.5), Táthú (ASME B16.25) nó nasc snáithithe, atá oiriúnach do umair stórála gáis leachtaithe, trucailí umar agus córais phíblíne.
Cineál Ball agus Séala
Cineál liathróid ar snámh: Déanann an brú meánach an liathróid a bhrú go dtí an suíochán comhla le sruth, atá oiriúnach do radhairc bhrú mheánmhéide agus íseal. Tá an poll faoisimh brú cuas comhla ceangailte leis an srutha in aghaidh srutha chun méadú ar bhrú a chosc.
Cineál liathróid sheasta: Glacann struchtúr séalaithe déthreoch, na suíocháin comhla in aghaidh srutha agus le sruth ina shéalú éifeacht loine aonair/dúbailte, atá oiriúnach do dhifríocht ardbhrú (aicme 2500) dálaí oibre.
Ábhar ina saothraítear rónta: séala crua miotail (cumhdach cóimhiotail-bhunaithe cóbalt) nó flororubber/PTFE speisialta, le leaisteachas ísealteochta agus friotaíocht a chaitheamh.
Tiomáint agus Oibriú
Lámhleabhar, fearas worm, tiomáint neomatach nó leictreach, déantar an gas comhla a chóireáil go crióigineach agus a fhadú le haghaidh oibriú éasca agus suiteáil inslithe .
Sonraíocht comhla liathróid teochta ultra-íseal
|
Rátáil brú
|
PN1.6MPA - PN45MPA (Class150lb go Class1500lb)
|
|
Méideanna comhla
|
Dn 15- dn1200 / (1 / 2-48 ")
|
|
Formáid Nasctha
|
Cineál flanged, cineál táthú, snáithe
|
|
Ábhar comhla
|
A182, A350, A351, A352, LC1, LC2, LC3, LCB, LCC, LF2, LF3, LF5, LF9, CF3, CF3M, CF8, CF8M, F304, F304L, F316, F316L etc.
|
|
Teocht oibre
|
Céim {-46, -101 céim, -196 Céim, {-253 Céim
|
|
Modh tiomána
|
Lámhleabhar, tarchur fearas bevel, leictreach
|
|
Caighdeáin Deartha agus Déantúsaíochta
|
GB, JIS, ANSI, DIN, BS, EN ETC.
|
|
Meánach oiriúnach
|
dé -ocsaíd charbóin leachtach, ocsaigin leachtach, argón leachtach, nítrigin leachtach, héiliam leachtach, hidrigin leachtach, gás nádúrtha leachtach, amóinia leachtach, clóirín leachtach, gás peitriliam leachtaithe, própán leachtach, ocsaíd leachtach, ocsaíd leachtach, íseal -theocht, meatán, meatánól, eitín, ocsaíd gháis, ocsaíd leachtach agus eile.
|

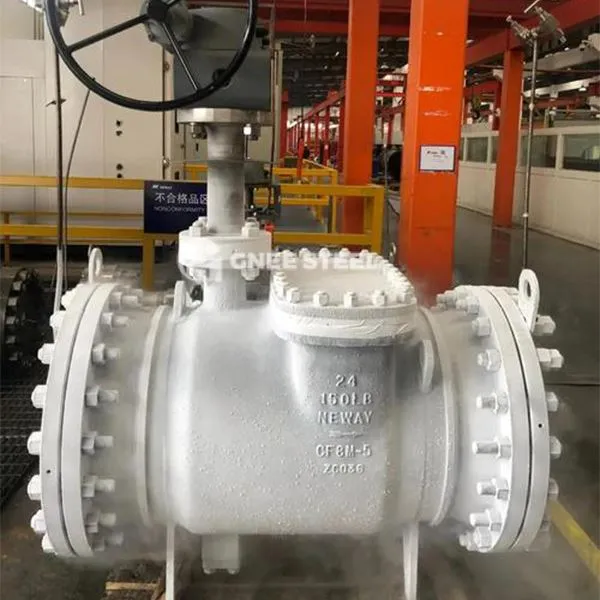

Comhla liathróid teochta ultra-íseal
Príomhábhair agus Teicneolaíocht Próiseála
Cóireáil chrióigineach : Ní mór cóireáil a dhéanamh ar chodanna miotail (comhlacht comhla, gas comhla, earrach) go crióigineach faoi dhó ag céim -196 sula gcríochnóidh tú chun deireadh a chur le strus inmheánach agus an struchtúr criostail ábhair a chobhsú.
Comhpháirteanna a shéalú : Déantar an fáinne U an Earraigh as ábhair pholaiméirí frithsheasmhacha ísealteochta (mar shampla 3M, daikin) agus spriongaí frith-chreimthe cruach dhosmálta chun a chinntiú go mbeidh réamh-shoilsiú agus séalaithe faoi bhrú nialais .
Réimsí iarratais
Réimse fuinnimh : Stáisiún glactha GNL, córas stórála agus iompair gás peitriliam leachtaithe (LPG) .
Ceimiceán agus Aerospace: Ocsaigin leachtach, iompar nítrigine leachtach, córas líonta breosla roicéad .
Gás Tionsclaíoch: Táirgeadh agus pacáistiú eitiléine, amóinia leachtach, agus própán leachtach
