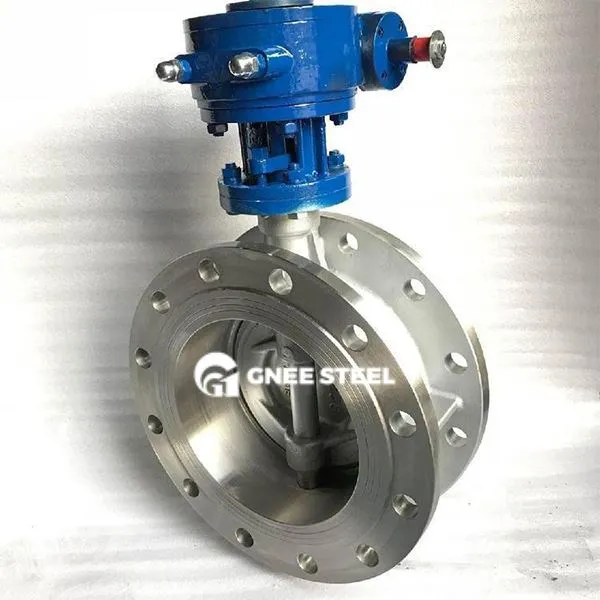

Cur síos ar chomhla féileacán flange dúbailte
Is comhla féileacán é comhla féileacán dúbailte flange le nasc flange ag an dá cheann. Is féidir leis an meán píblíne a ghearradh amach nó an ráta sreafa a choigeartú trí phláta an fhéileacáin a rothlú. Tá sé oiriúnach do bhrú meánach agus ard (níos lú ná nó cothrom le PN25) agus gnáthteocht go dtí teocht ard (níos lú ná nó cothrom le 550 céim) i gcoinníollacha oibre i gcóireáil uisce, i dtionscal ceimiceach, i bhfuinneamh agus i dtionscail eile.
Main Dearadh Comhlachta :
Plate Plates agus Pláta Féileacán : Is féidir le hábhar an choirp comhla a bheith ina iarann teilgthe, cruach charbóin, cruach dhosmálta (304/316L), agus is é an pláta féileacán miotail atá brataithe le rubar (EPDM, NBR) nó séala crua-mhiotail (cruach dhosmálta/chrua chrua), atá oiriúnach do DN50 ~ DN2600 Píopelines;
FOIRM SÍNIÚ: Úsáidtear séala bog (leibhéal sceite ANSI Aicme VI) le haghaidh na meán glan, agus tá séala crua miotail (leibhéal sceite ANSI aicme IV) frithsheasmhach in aghaidh sreabhán ina bhfuil na cáithníní nó sreabháin ardteochta.
Modh modh comhcheangailte :
Caighdeán flange dúbailte : De réir GB/T 9113 nó ASME B16.5 Sonraíochtaí flange, is féidir an spásáil flange a oiriúnú do chórais phíblíne éagsúla chun cobhsaíocht suiteála a chinntiú.
Príomhfheidhmíocht:
Brú brú agus friotaíocht ardteochta: Tacaíonn struchtúr séala crua miotail le brú níos lú ná nó cothrom le brú 2.5MPa (PN25) agus níos lú ná nó cothrom le 550 céim ardteochta;
Design Dearadh Friotaíochta Sreafa: Cainéal sreafa lán-mhéadair (comhéifeacht friotaíochta sreafa níos lú ná nó cothrom le 0. 05), ag laghdú caillteanas brú brú, atá oiriúnach do chásanna rialaithe sreafa móra;
Séala séala saoil: glacann sé struchtúr éiceolaíoch tríthoiseach, níl aon fhrithchuimilt idir an pláta féileacán agus an suíochán comhla le linn oscailt agus dúnta, agus tá an saol róin níos mó ná nó cothrom le 50, 000 uair
Sonraíocht comhla féileacán flange dúbailte
|
Ainm an táirge
|
Comhla féileacán flange dúbailte |
|
Méid
|
Dn 40- dn300
|
|
Tathag
|
Iarann insínte
|
|
Brú
|
PN10/16
|
|
Temp
|
{-20 ~ 120 céim
|
|
Meán oiriúnach
|
Uisce, leacht neodrach, srl.
|
|
Iarrchán
|
Tógáil cathrach, tionscadal caomhnaithe uisce, cumhacht leictreach, soláthar uisce agus draenáil, cóireáil uisce, etc.
|
|
Cumhacht
|
Láimhseáil, bosca tuirbín, actuator neomatach, actuator ecectric
|
Comhla féileacán flange dúbailte gnee
Feidhmithe
| Tionsclaí | Plications | Features |
|---|---|---|
| Fuinneamh/Ceimiceáin | Píblíne Gaile Ardteochta (PN16, Séala Hard) | Frithsheasmhach in aghaidh dífhoirmiú ardbhrú agus teasa |
| Soláthar Uisce Uisce | Líonra píopa uisce trastomhas mór (DN600 ~ DN2600) | Séala bog, friotaíocht sreafa íseal |
| Metallurgy/Mining | Córas iompair sciodair (Comhlacht comhla líneach rubair) | Caitheamh frith-cháithníní |
