Comhla féileacán sliseog ardteochta

Is comhla é comhla féileacán ardteochta a úsáidtear go speisialta do mheáin ardteochta (mar shampla gás múcháin, gaile, gás ardteochta). Glacann sé le struchtúr nasc wafer agus tuigeann sé oscailt píblíne agus rialachán dúnta nó sreafa trí phláta féileacán a rothlú. Tá sé oiriúnach do radhairc ardteochta agus ardbhrú le teocht níos lú ná nó cothrom le 425 céim agus brú níos lú ná nó cothrom le PN16.

Comhdhéanamh struchtúrach
Comhla Comhla: Déanta as cruach theilgthe nó as cruach charbóin, atá frithsheasmhach in aghaidh teocht ard agus brú ard, agus is féidir an dromchla a chóireáil le frith-chreimeadh.
Pláta Féileacán: Dearadh sruthlínithe, cairbíde cóbalt-bhunaithe nó cruach dhosmálta, frithsheasmhacht in aghaidh agus creimeadh.
Struchtúr Séalaithe: Séala crua miotail trí-eccentric (pláta comhla agus suíochán comhla oblique cón), méadaíonn an fheidhmíocht ina saothraítear rónta leis an méadú ar an mbrú.
Meicníocht Tiomána: Tacaíonn sé le hoibriú láimhe (giaranna worm, láimhseáil), oibriú neomatach nó leictreach, agus tá feidhm féin-ghlasála ag roinnt samhlacha.
Modh Nasctha: Dearadh flange wafer, a chlampáil go díreach leis an bpíblíne trí bholg graí, struchtúr dlúth.

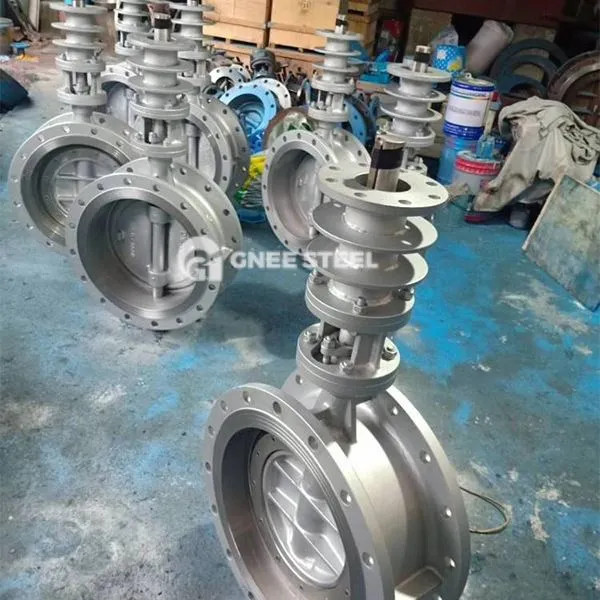

comhla féileacán sliseog ardteochta



Buntáistí agus míbhuntáistí

Buntáistí:
Cobhsaíocht láidir faoi choinníollacha ardteochta agus ardbhrú, agus feidhmíocht ina saothraítear rónta níos fearr ná comhlaí féileacán atá séalaithe go bog.
Cothabháil áisiúil, ní gá an corp comhla a dhí -chomhdhlúthú chun an fáinne ina saothraítear rónta a athsholáthar, ag laghdú costais neamhfhónaimh.
Lamháltas maith do na meáin deannach agus cáithníní ina bhfuil (mar shampla gás múcháin agus gás guail).

Míbhuntáistí:
Tá friotaíocht sreafa mór ag comhlaí le trastomhais bheaga (faoi bhun DN200) mar gheall ar thiús an phláta féileacán.
Tá seans maith go dtarlóidh cavitation sa stát leath-oscailte fadtéarmach, agus mar thoradh air sin déantar damáiste don phláta féileacán nó don dromchla ina saothraítear ina shéalú.
Tá an costas déantúsaíochta níos airde ná an costas déantúsaíochta de ghnáth-chomhlaí féileacán atá séalaithe rubair.

Réamhchúraimí
Riachtanais Roghnúcháin:
Roghnaigh an t -ábhar coirp comhla de réir an mheánteochta (mar shampla frithsheasmhacht in aghaidh cruach theilgthe go 425 céim, frithsheasmhacht in aghaidh cruach charbóin go 300 céim).
Maidir le meáin ina bhfuil na cáithníní, is gá tosaíocht a thabhairt do dhromchlaí féileacán cairbíde a dhromchla.

Sonraíochtaí suiteála:
Le linn na suiteála, ní mór na flanges píblíne a ailíniú agus ní mór na boltaí a ghéarú go cothrom chun fórsa míchothrom a sheachaint ar an gcomhlacht comhla.
Seachain an pláta féileacán a bheith i staid throttling de 15 chéim ~ 75 céim ar feadh i bhfad chun cavitation a chosc.
‌ Bainistiú cothabhála ‌:
Déan seiceáil rialta ar chaitheamh an dromchla ina saothraítear rónta agus cuir bealaidh leis gach sé mhí.
I dtimpeallachtaí ardteochta, ní mór monatóireacht a dhéanamh ar an mbaol a bhaineann le dífhoirmiúchán gas comhla agus caithfear pacáil ardteochta a athsholáthar más gá.
