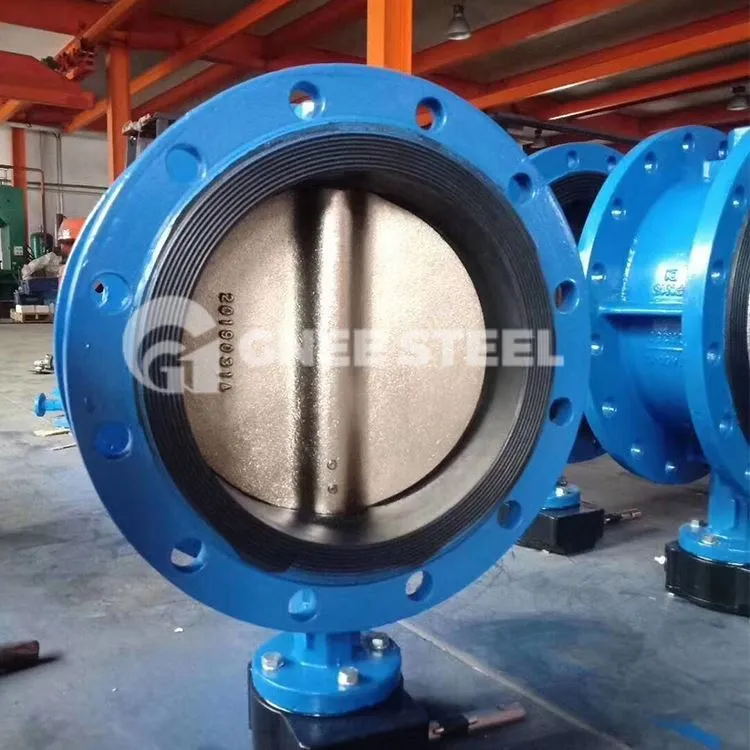

Comhla Féileacán Fritháireamh Aonair

Glacann comhla féileacán fhritháireamh aonair agus an seafta comhla uachtair agus íochtair an nasc idir na poill mhúnlaithe agus na seaftaí múnlaithe, rud a thuigeann feidhm nascála gan bioráin an pláta féileacán suas agus síos, ar chlé agus ar dheis sa phróiseas oscailt agus dúnta. an pláta féileacán, agus laghdaítear an limistéar cur isteach idir an pláta féileacán agus an suíochán comhla, rud a laghdaíonn an chasmhóimint go mór.

D'fhonn an fhadhb a réiteach pláta féileacán comhlárnacha comhla féileacán agus easbhrúite suíochán comhla, dá bhrí sin a tháirgtear comhla féileacán eccentric amháin, na saintréithe struchtúracha an ais gas comhla imeacht ó lár an pláta féileacán, ionas go mbeidh na foircinn uachtair agus íochtair de. níl an pláta féileacán a thuilleadh mar an ais rothlach, scaipthe, chun foircinn uachtaracha agus íochtair an phláta féileacán agus suíochán comhla an easbhrúite iomarcach a mhaolú.

Méid	2"~48"(DN50~DN1200) méideanna níos mó arna iarraidh sin
Brú	Aicme ANSI #150~900, PN10, PN100
Ábhar coirp	Cruach carbóin, cruach dhosmálta, cruach cóimhiotail, cruach déphléacsacha, etc.
Comhlíonadh caighdeánach	ISO 5752% 2c BS5155% 2c API 609% 2c MSS-SP% 7b% 7b4% 7d% 7d% 2c ASME B16.10% 2c ASME B16.5% 2c DIN3202.
Cuir deireadh le naisc	Flanged Críoch NÓ WAFER, LUG, BW
Oibríocht	láimhe, aeroibrithe, leictreacha, nó eile
rónta	NBR, EPDM, VITON, PTFE nó suíochán miotail, etc.

Toisí agus Meáchain Mhóra na Comhla Éalárnacha Aonair

Sonraíochtaí	Tras-seoladh	L	D	D1	d	n	d0	b	f	Φ	meáchan
DN100	XJ24GenericName	127	220	180	156	8	19	19	3	150	19
DN150	XJ24GenericName	140	285	240	211	8	23	19	3	150	37
DN200	XJ30GenericName	152	340	295	266	8	23	20	3	300	51
DN250	XJ30GenericName	165	395	350	319	12	23	22	3	300	68
DN300	4022	178	445	400	370	12	23	24.5	4	300	93
DN350	4023	190	505	460	429	16	23	24.5	4	400	122
DN400	4023	216	565	515	480	16	28	24.5	4	400	152
DN450	4024	222	615	565	530	20	28	25.5	4	400	182
DN500	4024	229	670	620	582	20	28	26.5	4	400	230
DN600	4025	267	780/755	725/705	682/667	20	31/26	30	5	400	388
DN700	4025	292	895/860	840/810	794/772	24	31/26	32.5	5	400	480
DN800	4026	318	1015/975	950/920	901/878	24	34/31	35	5	500	661
DN900	4026	330	1115/1075	1050/1020	1001/978	28/24	34/31	37.5	5	500	813
DN1000	4026	410	1230/1175	1160/1120	1112/1078	28	37/31	40	5	500	1018
DN1200	4027	470	1455/1405	1380/1340	1328/1295	32	40/34	45	5	500

Comhla Féileacán

Single eccentric Butterfly Valve
