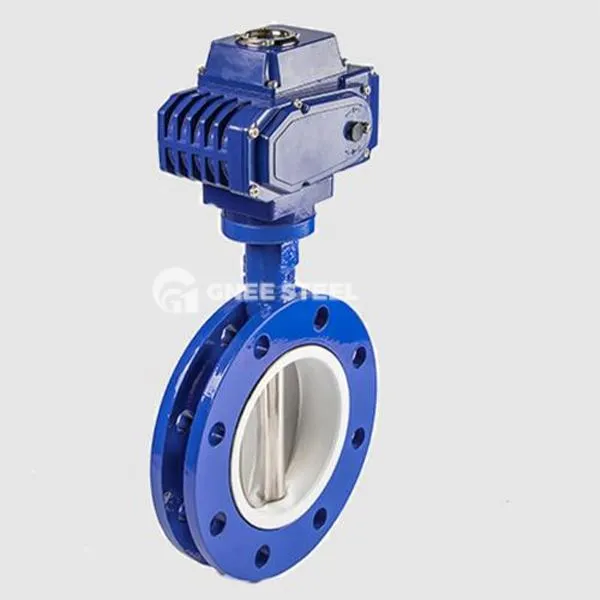

u clóscríobh comhla féileacán
Is comhla féileacán é comhla féileacán U-de chineál arb é is sainairíonna ann ná cainéal sreafa U-chruthach sa chorp comhla. Is féidir leis an meán a ghearradh amach nó an ráta sreafa a choigeartú trí phláta an fhéileacáin a rothlú. Tá sé deartha le haghaidh dálaí oibre speisialta de mheáin ardbhrú, ardteochta, ina bhfuil na cáithníní nó na meáin chreimneacha. Is é an buntáiste atá aige ná na tréithe dinimiciúla sreabhach a bharrfheabhsú, suaiteacht agus creathadh a laghdú, agus an áisiúlacht agus an áisiúlacht chothabhála a shéalú a chur san áireamh.
u sonraíocht comhla féileacán a chlóscríobh
|
Méid |
Dn 50- dn1200 |
|
Meánach oiriúnach |
Uisce úr, fuíolluisce, uisce farraige, gal, gás, olaí, aigéad agus alcaileach. |
|
Cineál gníomhaire |
Tiomána, leictreach, peannónach agus tiomána leacht. |
|
Brú |
Aicme 125-300\/pn 10-25\/200-300 psi |
|
Ábhar |
Iarann |
|
Tíopáil |
Cineál sliseog, cineál lug, cineál flange dúbailte, cineál u, groove-end |
|
Dearadh ginearálta |
EN1092 |
|
Ceap gléasta |
ISO5211 |
|
Duine le duine |
BS5155; EN558; 13 Sraith srl. |
|
Druileáil flange |
DIN2501; PN10 \/ PN16 |
|
Cigireacht agus tástáil |
API598 |
u comhla féileacán a chlóscríobh
Difríochtaí ó chomhlaí féileacán eile
Comparáid idir dearadh an chainéil sreafa
Comhla Féileacán Comhalta : cainéal sreafa ciorclach nó díreach, friotaíocht sreabhach mór (comhéifeacht caillteanais brú níos mó ná nó cothrom le 0. 3), éasca le torann eddy a ghiniúint;
Comhla Féileacán U-U-Cineál : Déanann an cainéal sreafa U-chruthach an cosán sreabhach a bharrfheabhsú, laghdaíonn sé an caillteanas brú faoi 40%-60%, agus tá sé oiriúnach do chásanna móra sreafa agus tomhaltais ísealfhuinnimh.
Difríocht i bhfeidhmíocht a shéalú
Traditional soft-sealed butterfly valve : Relying on a single elastic seal, with limited temperature and pressure resistance (usually Less than or equal to PN16, temperature Less than or equal to 150 degree );
Comhla Féileacán U-Cineál : Is féidir le dearadh dúbailte ina shéalú seasamh le PN40 ardbhrú agus 500 céim ardteocht, atá oiriúnach do dhálaí oibre crua (mar shampla córas desulfurization gléasra cumhachta).
Taineanna Suiteála agus Cothabhála
: Ní mór an phíblíne a dhí -chomhdhlúthú le haghaidh cothabhála, agus tá an t -am neamhfhónaimh fada;
Comhla Féileacán U-de chineál : Ceadaíonn an struchtúr barr-suite athsholáthar ar líne rónta, agus feabhsaítear an éifeachtúlacht chothabhála níos mó ná 50%.
