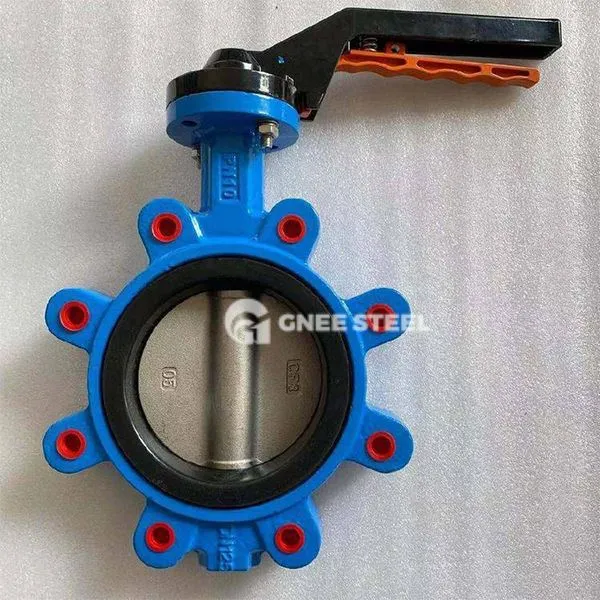

Cineál comhla féileacán de chineál lug wafer
Is comhla féileacán é wafer lug Butterfly Valve a chomhcheanglaíonn an nasc sliseog leis an struchtúr lug. Déantar é a chlampáil idir dhá phíobán píopaí ag stodaí chun oscailt agus dúnadh tapa agus sreabhadh a bhaint amach. Is í an phríomhghné atá aici ná go bhfuil dlúthbhaint ag an gcomhla wafer agus cobhsaíocht suiteála an struchtúir lug. Tá sé oiriúnach do rialú sreabhach meánbhrú agus ísealbhrú sna tionscail peitriliam, ceimiceacha, longthógála agus eile (brú níos lú ná nó cothrom le 10MPa, trastomhas DN40 ~ 2000mm).
Gnéithe struchtúracha lárnacha
Modh Nasctha
Comhlacht Wafer : Níl flange neamhspleách ag an gcomhlacht comhla agus socraítear é tríd an bpíobán ag stodaí, ag sábháil spás suiteála agus costais ábhair.
Dearadh feabhsúcháin lug : Cuirtear lugs (poill snáithithe nó trí phoill) ar an dá thaobh den chorp comhla, agus déantar na boltaí a cheangal go díreach le flange na bpíobán chun friotaíocht seismeach agus cobhsaíocht ardbhrú a fheabhsú (go háirithe do choinníollacha oibre PN10MPA).
Pláta féileacán agus séala
Glacann an pláta féileacán struchtúr lárlíne nó éiceolaíoch, agus is féidir an dromchla a tháthú le cóimhiotal crua (mar shampla cruach dhosmálta + cóimhiotal bunaithe ar chóbalt), atá oiriúnach do cháithníní meánacha ina bhfuil meánach.
Is féidir leis an séala a bheith ina shéala bog (rubar\/PTFE nítríle, teocht níos lú ná nó cothrom le 120 céim) nó séala crua (struchtúr miotail ilchisealach, friotaíocht teochta 425 céim).
Drive mód
Tacaíonn sé le hoibriú láimhe, giaranna worm, oibríocht neomatach nó leictreach. Nuair a bhíonn sé á thiomáint ag leictreachas, is féidir rialú beacht uillinne a bhaint amach tríd an laghdaitheoir (earráid oscailte níos lú ná nó cothrom le 2%)
Sonraíocht Comhla Féileacán Cineál Féileacán
|
mír |
comhla |
|
Iarrchán |
Úsáid Tionsclaíoch, Úsáid Tionsclaíoch Uisce, Úsáid Teaghlaigh |
|
Méid an chalafoirt |
Dn 10- dn2000 |
|
Baránta |
24 mí |
|
Áit Tionscnaimh |
An tSín |
|
Henáin |
|
|
Cumhacht |
Aeroibrithe, Leictreach, Lámhleabhar, Hiodrálach |
|
Teocht na meán |
Teocht ard, teocht íseal, teocht mheánach, gnáthteocht |
|
Ainm branda |
Gnee |
|
Struchtúr |
Féileacán |
|
Na meán |
Gás, uisce, ola, aigéad |
|
Tacaíocht saincheaptha |
OEM, ODM, OBM |
|
Ábhar diosca |
Cruach Carbóin, Cruach Dhosmálta, Chrome Molybdenum S. |
|
Ábhar suíochán |
NBR\/EPDM\/PTFE\/Viton\/Silicone srl |
|
Bonntáit |
Saincheaptha |
|
Caighdeán deiridh |
PN6\/10\/16\/25\/21\/12\/150LB\/JIS5K\/10K\/AS2129 Tábla D\/E\/F |
|
Ábhar coirp |
Cruach Carbóin, Cruach Dhosmálta, Chrome Molybdeum ST |
|
Ábhar gas |
2CR13, 1CR13, Cruach dhosmálta, Cróimín Chrome S. |
|
Dath |
Saincheaptha ar iarratas |
|
Brú tástála róin |
{0. 66MPA {-4. |
|
Brú tástála bhlaosc |
{{{0}}. 9MPA -6. |
|
Pacáiste iompair |
Cás adhmaid |
comhla féileacán de chineál lug wafer
Buntáistí agus míbhuntáistí a bhaineann le comhla féileacán sliseog de chineál lug
Buntáistí
Suiteáil Éasca: Ní theastaíonn aon flange breise, agus laghdaítear an t -am suiteála 40% i gcomparáid leis an gcomhla féileacán Flange traidisiúnta, atá oiriúnach go háirithe do thionscadail athchóirithe le spás teoranta.
Cobhsaíocht ard: Scaipeann an struchtúr lug fórsa lomadh na mboltaí, agus tá an fhriotaíocht seismeach níos fearr ná an fhriotaíocht seismeach i ngnáth -chomhlaí féileacán sliseog38.
Friotaíocht Sreafa Íseal: Ní bhíonn caillteanas brú ar 1\/3 den chomhla geata ach amháin nuair a osclaítear é go hiomlán, atá oiriúnach do chásanna sreafa móra.
Míbhuntáistí
Riachtanais Chalabraithe Ard: Sáraíonn an diall lárnaithe flange {0. 5mm, ar féidir leis fórsa míchothrom a bheith mar thoradh air ar na boltaí agus a éilíonn coigeartú beacht.
Cothabháil theoranta: Nuair a dhéantar an struchtúr lug a dhí -chomhdhlúthú, ní mór na boltaí go léir a scaoileadh ag an am céanna, agus tá an éifeachtúlacht chothabhála níos ísle ná an éifeachtúlacht chothabhála.
Cásanna tipiciúla iarratais
Peitriceimiceach
Meáin chreimneacha (mar shampla gás sulfair ina bhfuil) Rialú tarchuir, tá an struchtúr crua róin frithsheasmhach in aghaidh creimthe agus tá saol seirbhíse 100, 000 ag oscailt agus ag dúnadh.
Loingseoireacht agus amach ón gcósta
Tá an dearadh dlúth oiriúnach do na píopaí cúnga sa seomra innill, agus cinntíonn an t-ábhar cruach dhosmálta atá frithsheasmhach in aghaidh creimeadh spraeála salainn iontaofacht fhadtéarmach. Seirbhísí Uisce Móireála
Rialáil sreafa an líonra píopaí soláthair agus draenála uisce, séala bog rubair chun sceitheadh nialas a bhaint amach (sroicheann leibhéal sceite ISO5208 A leibhéal).
