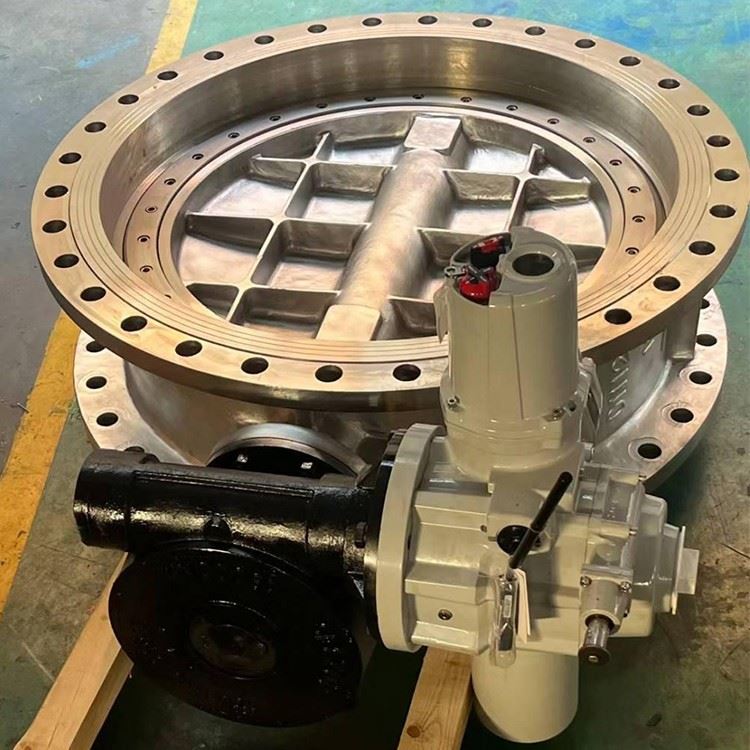

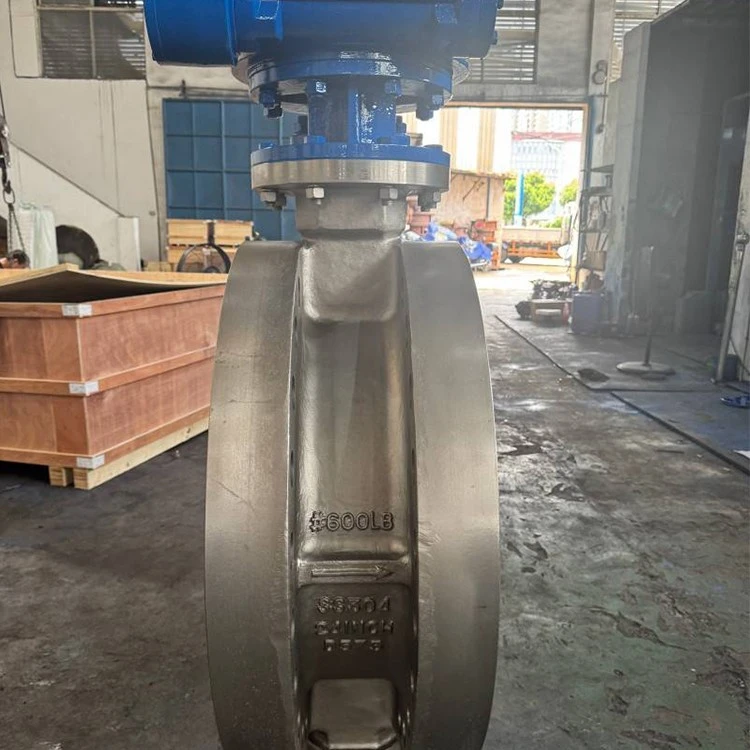

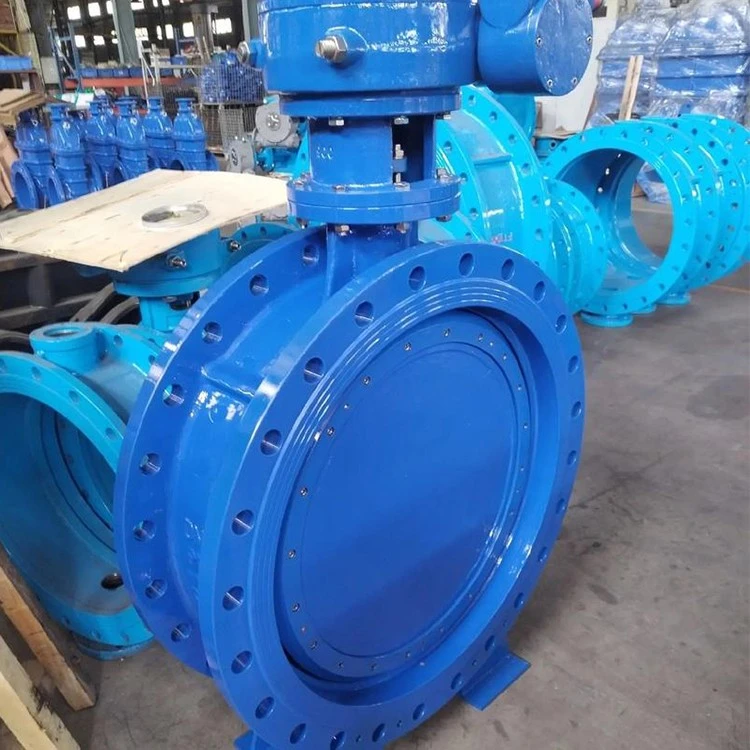

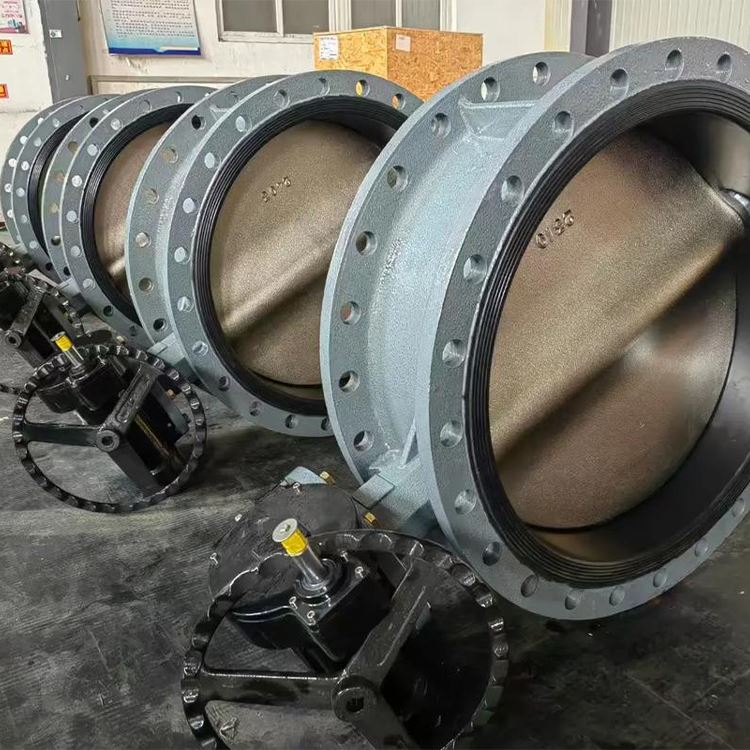

Comhlaí Féileacán Éiccentric Dúbailte WCB(ar a dtugtar Comhlaí Féileacán Ardfheidhmíochta freisin) is ardfheistí rialaithe sreafa iad ina ndéantar an seafta a fhritháireamh ó lár an diosca agus ó lár an choirp chomhla. Tógtha óASTM A216 WCBcruach carbóin teilgthe, tá na comhlaí seo deartha chun teorainneacha frithchuimilte agus séalaithe na gcomhlaí féileacán comhlárnacha caighdeánacha a shárú, rud a fhágann go bhfuil siad oiriúnach d'fheidhmchláir thionsclaíocha ardbhrú agus ardmhinicíochta.

Íoslódáil an bhileog sonraí teicniúil iomlán agus samhlacha 3D CAD dár sraith Ardfheidhmíochta anseo

Líníocht na Comhlaí Imlíne Dúbailte Eicínt DN400 PN16-WCB

The drawing of the Double Eccentric Butterﬂy Valves DN400 PN16-WCB

Tábla Paraiméadair Theicniúla

Mír	Sonraíocht / Sonraí	Caighdeán
Raon Méid	DN50 – DN1200 (2" – 48")	API 609/EN 593
Rátáil Brú	PN10, PN16, PN25,PN40(Rang 150/300)	ASME B16.34
Ábhar Coirp	ASTM A216 WCB(Cruach Carbóin Teilgthe)	Tiománaí ASTM A216
Ábhar Diosca	ASTM A351 CF8 / CF8M	-
Ábhar Suíochán	RPTFE (Bog) / SS316 + Stailit (Miotal)	-
Aghaidh-ar-Aghaidh	API 609 Tábla 2 / EN 558 Sraith 20/25	-
Teocht Oibriúcháin.	-29 céim go 200 céim (Bog) / Suas le 425 céim (Miotal)	-
Aicme sceite	Grád A (Zero Sceitheadh)le haghaidh Suíochán Bog	API 598 / GA 12266-1
Cineál Ceangail	Wafer, Lug, nó Flanged	GA 1092-1 / ASME B16.5

Eolas Paraiméadar:
Caighdeán feidhmiúcháin:
Ainm	Dearadh agus monarú	Aghaidh le duine Fad	Tástáil Brú	Flange Deireadh
Caighdeán tagartha	GB/T 12238	GB/T 12221	GB/T 13927	GB/T 9113/ASME B16.5

Ábhar na bPríomhchodanna:
Ainm	8-Comhlacht	Séala 4-Suíochán	6-Diosca	3-seafta	14 - Giarbhosca
Ábhar	WCB	EPDM	WCB	2Cr13	Comhpháirt

Toisí:
Méid			PN10		PN16		150LB
DN	NPS (Inse)	L	φk	N-φd	φk	N-φd	φk	N-φd
50	2''	108	125	4-18	125	4-18	120.7	4-19
65	2 1/2''	112	145	4-18	145	4-18	139.7	4-19
80	3''	114	160	8-18	160	8-18	152.4	4-19
100	4''	127	180	8-18	180	8-18	190.5	8-19
125	5''	140	210	8-18	210	8-18	215.9	8-22.4
150	6''	140	240	8-22	240	8-22	241.3	8-22.4
200	8''	152	295	8-22	295	12-22	298.4	8-22.4
250	10''	165	350	12-22	355	12-26	361.9	12-25.4
300	12''	178	400	12-22	410	12-26	431.8	12-25.4
350	14''	190	460	16-22	470	16-26	476.2	12-28.4
400	16''	216	515	16-26	525	16-30	539.7	16-28.4
450	18''	222	565	20-26	585	20-30	577.8	16-31.8
500	20''	229	620	20-26	650	20-33	635	20-31.8
600	24''	267	725	20-30	770	20-36	749.3	20-35.1

Gnéithe

Meicníocht Fritháireamh Dúbailte:

Fritháireamh 1:Tá an seafta suite taobh thiar den aghaidh séalaithe, rud a ligeann don diosca luascadh glan ón suíochán láithreach nuair a osclaítear é.

Fritháireamh 2:Tá an seafta beagán as-lár ó lárlíne an phíobáin, rud a chruthaíonn gníomh "camming" chun frithchuimilt a laghdú le linn na chéad 10 gcéim den oscailt agus an 10 gcéim deiridh de dhúnadh.

Dearadh Suíocháin Idirmhalartaithe:Coinnítear na suíocháin (RPTFE nó Miotal go hiondúil) le fáinne coinneála bolted, a cheadaíonn athsholáthar ar-suíomh gan an seafta nó an diosca a bhaint.

Séid-Proof Shaft:Comhlíontach leAPI 609, tá an seafta daingnithe chun é a chosc ó bheith astaithe faoi bhrú inmheánach ard.

Pad Gléasta ISO 5211:Ceadaíonn flange barr caighdeánaithe do ghléasadh díreach ar ghníomhairí aeroibrithe, leictreacha nó fearas.

Feidhmchláir

HVAC & Téamh Dúiche:-chúrsaíocht uisce te ardbhrú áit a dteipfeadh ar chomhlaí líneáilte rubair.

Próiseáil Cheimiceach:Láimhseáil sreabhán ionsaitheach (agus iad péireáilte le dioscaí cruach dhosmálta) a dteastaíonn múchadh iontaofa uathu.

Cóireáil Uisce:Línte iontógála ardluais agus gléasraí díshalannaithe a dteastaíonn rátálacha brú PN25+ uathu.

Gléasraí Cumhachta:Córais gal comhdhlúthán agus uisce fuaraithe (Soláthraíonn WCB an neart is gá le haghaidh timthriall teirmeach).

Scaglanna:Seirbhís hidreacarbóin -ghinearálta, áit a bhfuilDóiteáin{0}}Dearadh sábháilte (API 607)Is minic riachtanas.

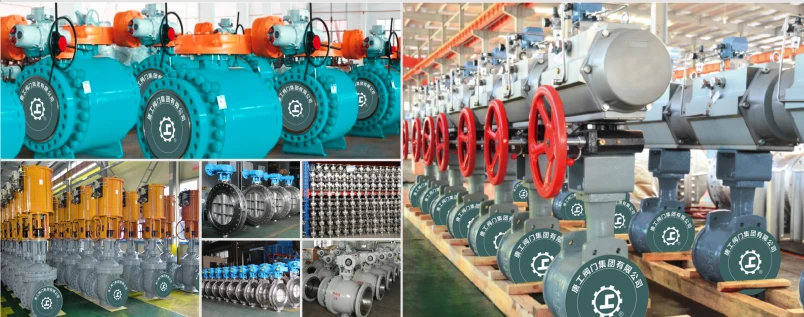

Ceardlann comhla GNEE

GNEE Valve workshop

CCanna

Cad é an difríocht idir WCC agus WCB?

Difríocht idirWCBagusWCC(an dá cheann faoi chaighdeán ASTM A216) go bhfuilTá neart níos airde agus weldability níos fearr ag WCCná WCB, rud a fhágann gurb é an rogha is fearr le haghaidh feidhmeanna brú níos airde nó teocht níos ísle.

Cad é an difríocht idir comhlaí féileacán eccentric aonair agus dúbailte eccentric?

Léirítear na príomhdhifríochtaí sa struchtúr eccentric idir comhlaí féileacán dúbailte eccentric agus comhlaí féileacán eccentric singil sa dá ghné seo a leanas:

Líon agus suíomh na ndearaí éalárnacha

Comhla féileacán eccentric singil: Níl ach aon éalárnacht amháin ann, is é sin, go bhfuil ais gas na comhla eccentric go dtí lárlíne dhromchla séalaithe an diosca comhla. Cinntíonn an dearadh seo teagmháil níos comhionainne idir an dromchla séalaithe agus an suíochán comhla nuair a dhúnann an chomhla, rud a laghdaíonn caitheamh. Mar gheall ar nádúr uatha an fhritháireamh, áfach, tá an scóip chun feidhmíocht séalaithe agus chasmhóiminte oibriúcháin a bharrfheabhsú teoranta.

Comhla féileacán eccentric dúbailte: Gnéithe dhá éalárnacht:

Éagsúlacht aiseach: Imíonn ais gas na comhla ó lár an diosca comhla, rud a fhágann go n-imíonn an diosca comhla ar dtús ó shuíochán na comhla le linn uainíochta, ag laghdú frithchuimilte le linn oscailt agus dúnta;

Éagsúlacht gathacha: Tá ais gas na comhla eccentric le lárlíne cainéal an chomhlachta comhla (ais píblíne), rud a fhágann go n-eascraíonn dromchla séalaithe an diosca comhla go tapa ó shuíochán na comhla le linn oscailt agus de réir a chéile athghníomhaíonn sé le linn dúnta, ag laghdú caitheamh ar an dromchla séalaithe.

Tionchar Struchtúir ar Fheidhmíocht

Eccentricity Aonair: Feabhsaítear ina saothraítear rónta trí bheith ag brath ar éalárnacht amháin, ach tá cuimilte suntasach fós idir an diosca comhla agus an suíochán comhla le linn oscailt agus dúnta. Feiliúnach do chásanna ísealbhrú, gnáth-theochta.

Cad é an difríocht idir WCB agus A105?

Is é an difríocht bunscoile anpróiseas déantúsaíochta: Is Cruach Carbóin Teilgthe é WCB, céIs Cruach Carbóin Brionnaithe é A105.
