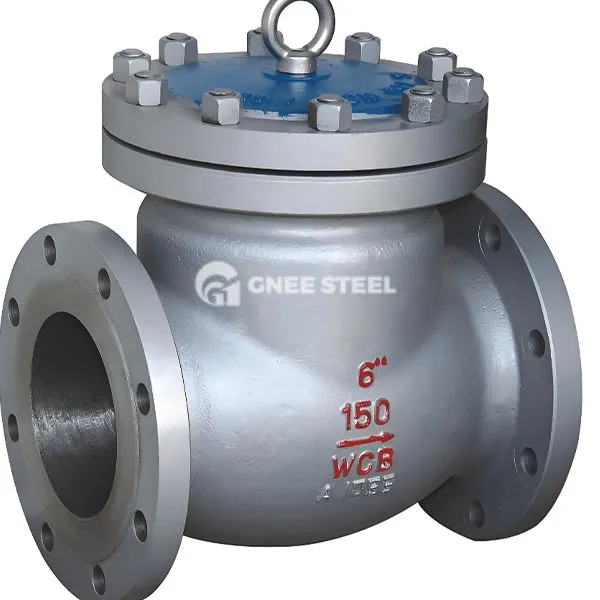

Comhla seiceála luascáin séala brúSaghas
Is comhla é an comhla seiceála luascáin brú-shéalaithe a bhaineann le haistriú aon-bhealach tríd an diosca comhla a rothlú timpeall na haise. Is í an chroí-ghné atá aici ná úsáid a bhaint as struchtúr séalaithe brú-thréigthe (mar shampla gasket miotail nó fáinne séalaithe leaisteach) chun an fheidhmíocht ina saothraítear rónta faoi choinníollacha ardbhrú a fheabhsú trí bhrú meánach chun sceitheadh a chosc go héifeachtach. Tá sé oiriúnach do chórais phíblíne ardbhrú amhail tionscail peitriliam agus ceimiceacha chun meán-sreabhadh a chosc agus chun éifeachtaí casúr uisce a laghdú.
Tá chomhpháirtí agus comhpháirteanna ina saothraítear rónta
% e2% 80% 8c Comhla comhlacht ábhar% e2% 80% 8c% 3a Carbóin cruach (WCB) % 2c dhosmálta cruach (316% 2f304) nó déphléacsach cruach (2205) % 2c oiriúnach le haghaidh ard brú ( níos lú ná nó comhionann go PN420) agus creimneach meáin % e2% 80% 8c.
Struchtúr Struchtúr Séalaithe Féin-Teilgthe : Úsáidtear gasket créachta bíseach miotail nó o-fáinne idir an clúdach comhla agus an corp comhla. Nuair a mhéadaíonn an brú meánach, cuirtear leis an mbrú dromchla ina saothraítear rónta chun sceitheadh nialasach a bhaint amach (ráta sceite níos lú ná nó cothrom le 0. 01%) .
Design Valve Flap agus Drive Design
Flap Swing Flap: Rothlaíonn an flap comhla múnlaithe diosca thart ar an ais rothlach, agus laghdaíonn an cainéal sruthlínithe an fhriotaíocht sreafa (30% ~ 50% níos ísle ná an cineál tógála), atá oiriúnach do chásanna íseal-tras-trastomhas (DN50 ~ DN1200).
Meicníocht Buffer : Tá spriongaí dampála nó maoláin hiodrálacha tógtha ag roinnt samhlacha chun tionchar dúnta na comhla a laghdú agus creathadh píblíne a sheachaint .
Sonraíocht Comhla Swing Séala Séala Brú
Méid: 2 "~ 24" (dn50mm-dn600mm)
Brú: ANSI 600lb ~ 3500lb (PN100 ~ PN420)
Meánach: Ect Aer Ola Gáis Uisce
Teocht: {-29 Céim -550 Céim
Comhlacht: A105, Alloy Steel, CF8
Modh Nasctha: Snáithithe, Táthú Butt, Flange
Caighdeáin Déantúsaíochta: API 6D, GB/T 12235-2007
Caighdeáin Cigireachta: API 698, GB/T 12224-2015
Caighdeáin Fad: ASME B 16.10, GB/T 12221-2005
Caighdeáin flange: jb/t 74-94, gb/t 9113-2010
Rátáil brú: ASME B 16.34, GB/T 12224-2015
Caighdeáin Flange: ASME B16.5, ASME B16.47 A, API 605
Comhla seiceála luascáin séala brú
Buntáistí
Séalaithe ardbhrú iontaofa : Tá feidhmíocht níos fearr á shéalú ag an dearadh séalaithe féin-theilgthe faoi bhrú ard (níos mó ná nó cothrom le PN160), ag seachaint an fhadhb scaoilte a bhaineann le séala traidisiúnta flange .
Friotaíocht sreafa agus saol fada : Laghdaíonn an corp comhla sruthlínithe caillteanas brú (níos lú ná nó cothrom le 0. 05MPA), agus tá saol suas le 100, 000 ag an dromchla agus an dromchla a shéagaigh (mar shampla cóimhiotal stellite).
Suiteáil inghlactha : Tacaíonn sé le suiteáil chothrománach, ingearach nó claonta píblíne. Nuair a bheidh sé suiteáilte go hingearach, ní mór don treo sreafa meánach a bheith ó bhun go barr.
