Comhla Seiceála Wafer Diosca Aonair: Treoir Theicniúil Críochnaithe d'Innealtóirí & Gairmithe Soláthair

I gcórais phíobáin thionsclaíocha inar féidir le hais-sreabhadh damáiste tubaisteach a dhéanamh do threalamh-caidéil a scrios, sruthanna próisis a thruailliú, agus brúnna contúirteacha a spreagadh-tá an chomhla seiceála sliseog diosca aonair mar líne ríthábhachtach cosanta. Dlúth, féinghníomhaithe, agus innealtóireacht dhian de réir caighdeáin idirnáisiúnta, tá an cineál comhla seo tar éis éirí mar an rogha réamhshocraithe d'innealtóirí a shonraíonn cosaint neamh-aisfhillte in iarratais spás-srianta, ard-timthriall thar ola agus gáis, próiseáil cheimiceach, cóireáil uisce, giniúint cumhachta, agus córais HVAC tráchtála.

Soláthraíonn an treoir seo tagairt theicniúil chuimsitheach a chlúdaíonn prionsabail dearaidh, caighdeáin infheidhmithe, roghanna ábhar, modheolaíocht méide, ceanglais suiteála, agus dea-chleachtais soláthair-ag tarraingt ar API 594, API 6D, ASME B16.34, agus sonraíochtaí déantúsóra an fhíorshaoil ​​ó Champion Valves, Fevisa, agus US Valve Corp.

1. Cad is Comhla Seiceála Wafer Diosca Aonair ann?

Is gléas rialaithe sreafa aontreoch é comhla seiceála aontreoch diosca ina n-iompaíonn pláta ciorclach aonair (an diosca) ar mheicníocht hinge chun sreabhadh sreabhach a cheadú sa treo chun tosaigh agus a dhúnann go huathoibríoch chun sreabhadh droim ar ais a chosc. Murab ionann agus comhlaí seiceála luasctha a úsáideann dearadh clúdach lán-chorp bolted, úsáideann an chomhla seiceála sliseog diosca amháin corp dlúth gan flange atá suiteáilte go díreach idir dhá fheire píblíne cúplála-dá bhrí sin an téarma "wafer."

Príomhthréithe aitheantais:

• Diosca altach singil-diosca amháin, ní dhá phláta (déphláta) nó diosca luascáin lán-trastomhas
• Corp ar stíl wafer-gan flange, idir feire ANSI/ASME ag baint úsáide as trí-boltaí nó boltaí graí
• Toise gearr aghaidh le duine-ag cloí go hiondúil le API 594 Cineál A (patrún gearr) nó patrún gearr API 6D
• Dúnadh le cúnamh earraigh-ionchorpraíonn formhór na múnlaí lingeán torsion nó lingeán sínte seachtrach chun dúnadh diosca a luathú sula n-aimsítear an sreabhadh cúlaithe
• Féin-oibriú-níl aon actuator seachtrach, suiteálaí nó foinse cumhachta ag teastáil

Déantar na comhlaí seo a mhonarú thar raon leathan: ó 2 orlach (DN 50) suas le 60 orlach (DN 1500), le rátálacha brú ó ASME Aicme 125 trí Aicme 2500, in ábhair a chuimsíonn cruach carbóin, cruach dhosmálta, déphléacsacha dhosmálta, déphléacsacha super, cóimhiotail nicil, Hastelloy, agus Inconel.

2. Ailtireacht Dearaidh & Prionsabal Oibre

2.1 Príomh-Chomhpháirteanna

Tá cúig chomhpháirt bhunúsacha sa chomhla seiceála wafer diosca aonair:

2.2 Prionsabal Oibriúcháin

Feidhmíonn an chomhla ar phrionsabal brú-dhifreálach nach gá aon fhoinse fuinnimh sheachtrach:

• Sreabhadh ar aghaidh (oscailt):Cuireann brú líne in aghaidh srutha fórsa ar aghaidh in aghaidh an tsrutha den diosca. Nuair a sháraíonn an fórsa seo friotaíocht comhcheangailte chasmhóiminte earraigh, meáchan diosca, agus cuimilte ag an inse, rothlaíonn an diosca oscailte timpeall an bhioráin hinge. Ag suíomh lánoscailte, ailíníonn an diosca comhthreomhar leis an sreabhadh, rud a íoslaghdaíonn bacainní agus caillteanas brú.
• luasmhoilliú nialais-sreafa / sreafa:De réir mar a laghdaíonn an treoluas chun tosaigh, laghdaítear an fórsa hidridinimiciúil a bhfuil an diosca oscailte aige. Tosaíonn an lingeán ag rothlú an diosca i dtreo an ionaid dhúnta sula dtionscnaítear an tsreabhadh droim ar ais-is é seo an buntáiste ríthábhachtach seachas seiceálacha luasctha a bhraitheann ar dhomhantarraingt.
• Sreabhadh droim ar ais (dúnadh):Treisíonn aon bhrú sreafa droim ar ais gníomh an earraigh, ag tiomáint an diosca go daingean i gcoinne an suíocháin. Cinntíonn céimseata aon-diosca dúnadh tapa, cinntitheach a íoslaghdaíonn toirt an tsreafa droim ar ais a ligtear isteach roimh shéalú-go hiondúil dúnadh laistigh de 0.1–0.3 soicind ag brath ar mhéid agus ar shonraíocht an earraigh.

Tá an mheicníocht a fhaigheann cúnamh ón earrach ríthábhachtach go háirithe i suiteálacha ingearacha sreafa aníos, nuair nach féidir leis an domhantarraingt amháin fórsa dúnta iontaofa a sholáthar. Gan lingeán, braitheann comhla neamhchúlaithe i riser ingearach ar threoluas sreafa droim ar ais chun an diosca a dhúnadh-agus faoin am sin tá bíog dhíobhálach aissreafa tar éis dul thar suíochán na comhla cheana féin.

2.3 Briseadh Scáinte & Dearadh Earraigh

Cinntear an brú scoilte-an brú difreálach íosta in aghaidh an tsrutha a theastaíonn chun oscailt diosca a thosú-ag réamh-ualach an earraigh. Maidir le seirbhís thionsclaíoch ghinearálta, is gnách go mbíonn brúnna scoilte ó 0.5 psi go 2.0 psi (3.4 kPa go 13.8 kPa). Is féidir é seo a choigeartú ar mhúnlaí le spriongaí atá inrochtana go seachtrach (cosúil le sraith Champion SDX) gan an comhla a dhíchóimeáil ón líne.

Earráid sonraíochta choitianta is ea comhla a shuiteáil le fórsa earrach ró-righin i gcóras sreafa íseal: ní éiríonn leis an diosca suíomh lánoscailte a bhaint amach riamh, ag iompar mar throttle neamhbheartaithe a ghineann torann, caitheamh suíocháin luathaithe, agus titim brú ardaithe. Ba cheart d'innealtóirí soláthair sonraíochtaí an earraigh a mheaitseáil le coinníollacha sreafa seirbhíse iarbhír, ní hamháin go bhfuil siad réamhshocraithe leis an rogha is déine atá ar fáil.

3. Sonraíocht Táirge

Iarr Athfhriotail Teicniúil

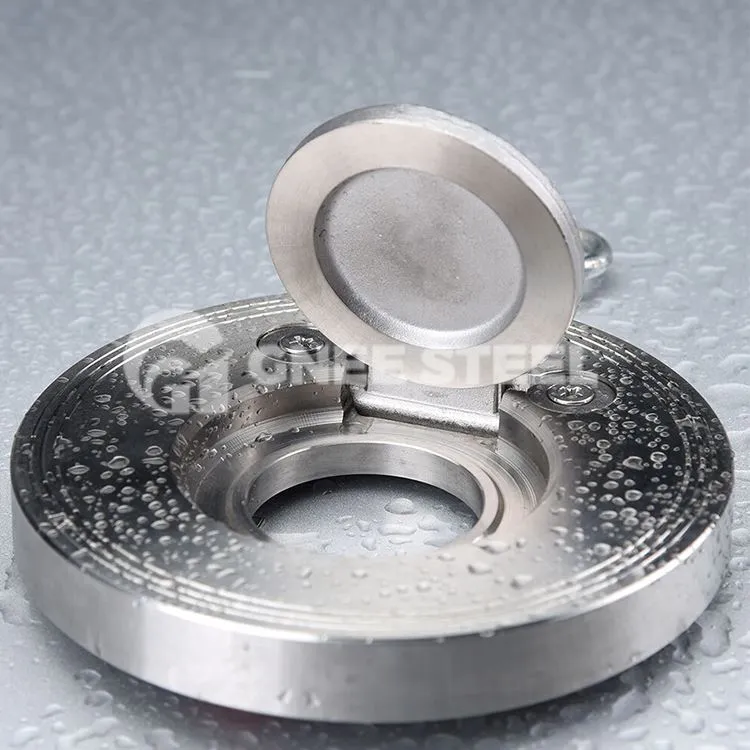

Comhla Seiceála Wafer Diosca Aonair

4. Caighdeáin Infheidhme & Creat Comhlíonta

Tá tuiscint ar thírdhreach na gcaighdeán riachtanach chun sonraíocht a chomhlíonadh. Tá an comhla seiceála wafer diosca aonair á rialú ag sraith idirghlasála de chaighdeáin API, ASME, agus MSS:

Aicmíonn caighdeán API 594 comhlaí seiceála sliseog diosca singil mar ghléasanna Cineál A-gearr-aghaidh le duine, atá ar fáil mar sliseog, lug, nó cliathánach dúbailte. Clúdaíonn eagrán 2022 de API 594 méideanna ó DN 50 go DN 1200 (2″–48″) d’Aicme 150–300, suas go DN 300 (12″) d’Aicme 2500. Ba cheart go gcuirfeadh sonraíochtaí soláthair amach go sainráite API 594 de Chineál A nó API 6D patrún gearr is infheidhme.

5. Ábhair Foirgníochta

Tá roghnú ábhar á thiomáint ag ceimic sreabhán próisis, teocht oibriúcháin, aicme brú, agus riachtanais lamháltais creimeadh. Tá achoimre sa tábla thíos ar theaglaim ábhar a shonraítear go coitianta:

Maidir le feidhmchláir atá sábháilte ó thaobh dóiteáin a dteastaíonn deimhniú API 607 ​​nó API 6FA uathu, ní mór an chomhla a chumrú le suíochán tánaisteach miotail go miotail a chothaíonn sláine an tséala tar éis don phríomhshuíochán bog a bheith scriosta ag nochtadh dóiteáin.

6. Sonraíochtaí Toiseacha & Rátálacha Brú-Teochta

6.1 Raonta Méid Caighdeánach de réir Aicme Brú

6.2 Toisí tipiciúla Aghaidh le hAghaidh (API 594 Tábla 2 - Cineál A)

Nóta: Léiríonn na luachanna aghaidh le duine thuas dearadh gearr-patrúin Cineál A API 594. D’fhéadfadh go mbeadh difríocht idir toisí gearrphatrúin API 6D do sheirbhís píblíne. Deimhnigh i gcónaí i gcoinne líníocht tríthoiseach dheimhnithe an mhonaróra don mhúnla sonrach.

Íoslódáil an mbileog sonraí

6.3 Prionsabal Rátála Brú-Teocht

Leanann rátálacha teochta brú le haghaidh comhlaí seiceála sliseog diosca aonair tascanna grúpa ábhar ASME B16.34. Maidir le comhla cruach carbóin (WCB) in ASME Aicme 300, is é 740 psig (51.1 bar) an brú oibre uasta incheadaithe ag teocht chomhthimpeallach (100 céim F); ag 600 céim F claonann sé seo go timpeall 635 psig (43.8 bar). Tá rátáil níos airde de 720 psig ag 600 céim F ag cruach dhosmálta CF8M in Aicme 300 mar gheall ar neart ardteochta níos fearr. Ní mór d’innealtóirí an cuar brú-teochta atá sainiúil don ábhar a fhíorú-ní an t-ainmniúchán ainmniúil aicme- nuair atá siad sonraithe le haghaidh seirbhíse ardteochta.

7. Diosca Aonair vs Pláta Dual vs Seiceáil Swing: Anailís Chomparáideach

Is minic a bhíonn rogha ag innealtóirí idir diosca singil, pláta dé, agus comhlaí seiceála luascadáin traidisiúnta le haghaidh suiteálacha ar stíl sliseog. Soláthraíonn an tábla thíos comparáid bunaithe ar shonraí:

Treoir roghnúcháin:Roghnaigh comhla seiceála wafer diosca amháin nuair a éilíonn an feidhmchlár dúnadh tapa le cúnamh earraigh i gclúdach spáis dlúth, go háirithe le haghaidh píopa ingearach agus seirbhís urscaoilte caidéil. Roghnaigh pláta dé nuair a bhíonn titim brú á íoslaghdú agus casúr uisce i línte leachtacha cothrománacha mar thosaíocht. Cuir comhlaí seiceála luasctha lánchoirp in áirithe le haghaidh seirbhísí a bhfuil cion ard solaid iontu nó a bhfuil sé riachtanach deisiú páirce a dhéanamh (suíochán inrochtana agus diosca gan an corp comhla a bhaint).

8. Feidhmchláir Thionscail

Feidhmíonn an chomhla seiceála sliseog diosca aonair thar beagnach gach earnáil thionsclaíoch a fheidhmíonn córais sreabhán brú:

8.1 Ola & Gás

• Tarchur píblíne:Suiteáilte ag ceanntásca urscaoilte stáisiúin chaidéil agus ag stáisiúin blocchomhla idirmheánacha ar phíblínte tras-tíre chun sreabhadh droim ar ais a chosc tar éis briseadh líne nó turas caidéil. Is iad cumraíochtaí gearrphatrúin API 6D an caighdeán don tseirbhís seo.
• Ardáin amach ón gcósta:Fágann lorg dlúth agus meáchan laghdaithe (ríthábhachtach maidir le luchtú struchtúrach ar bharr an taobh) comhlaí seiceála ar nós sliseog an rogha is fearr. Tugann ábhair déphléacsacha agus sárdhéphléacsacha aghaidh ar chreimeadh uisce farraige i gcórais ardaitheoir uisce tine agus uisce farraige.
• Aonaid phróisis scaglainne:Úsáideann línte aistrithe hidreacarbóin, ciorcaid aife, agus píopaí idirchéimeanna an chomhbhrúiteora seiceálacha diosca aonair le haghaidh dúnadh tapa a íoslaghdaíonn an riosca rothlaithe droim ar ais i gcomhbhrúiteoirí lártheifeacha.

8.2 Próiseáil Cheimiceach & Pheitriceimiceach

• Meáin chreimneach:Láimhseálann cruach dhosmálta PTFE nó comhlaí Hastelloy aistriú aigéad, cúrsaíocht loiscneach, agus línte aisghabhála tuaslagóirí.
• Córais imoibreora baisc:Coisctear tras-éilliú idir soithí imoibreora a roinneann comhcheanntásca.

8.3 Cóireáil Uisce & Fuíolluisce

• Doirteadh caidéil:Is é an t-seiceáil wafer diosca aonair an caighdeán tionscail chun ais-sreabhadh trí chaidéil lártheifeacha a chosc le linn múchta-a chosnaíonn impellers caidéil, rónta meicniúla agus foirceannadh mótair ó dhamáiste rothlaithe droim ar ais.
• Líonraí dáileacháin:Suiteáilte ag stáisiúin teanndáileog agus ag comhéadain teorann an chreasa chun sreabhadh aontreoch sna eangacha uisce cathrach a chothabháil.

8.4 Giniúint Cumhachta

• Uisce beatha coire:Seiceálacha diosca singil ardbhrú (Aicme 600–2500) le coirp chrome-moly agus suíocháin Stellite le haghaidh seirbhís uisce beatha sárthéite ag 400 céim F+.
• Ciorcaid uisce fuaraithe:Comhlaí le leaistiméire ina suí le tolladh mór (24″–60″) le dobharlaigh iarainn insínte atá brataithe eapocsa le haghaidh córais uisce fuaraithe a théann isteach agus a imshruthaíonn uair amháin.

8.5 HVAC & Seirbhísí Foirgníochta

• Uisce fuaraithe agus lúba uisce te:Coscann seiceálacha diosca aonair lódáilte an earraigh sifónadh teirmeach agus coinnítear treo an tsreafa i bhfoirmíochtaí comhthreomhara ilfhuaraithe.
• Cosaint dóiteáin:Comhlaí seiceála diosca aonair arna gceadú ag UL/FM ar cheanntásca scaoilte caidéil dóiteáin.

8.6 Córais Aer & Gáis Chomhbhrúite

Urscaoileadh comhbhrúiteora: Suiteáilte idir iarfhuaraitheoir an chomhbhrúiteora agus an umar glacadóra chun aer brú a chosc ó shreabhadh siar trí chomhbhrúiteoirí díomhaoin.

9. Próiseas Déantúsaíochta & Dearbhú Cáilíochta

Cinntear cáilíocht agus iontaofacht comhla seiceála sliseog diosca amháin chomh mór de réir déine déantúsaíochta agus de réir dearaidh. Leanann comhla a mhonaraítear i gceart an seicheamh seo:

• Fíorú Amhábhar:Fíoraítear teilgin ag teacht isteach, gaibhnithe agus stoc barraí le haghaidh comhdhéanamh ceimiceach trí speictreascópacht astaithe optúil (OES) agus le haghaidh airíonna meicniúla trí thástáil teanntachta agus tionchair de réir na sonraíochtaí ASTM is infheidhme. Tá tuarascálacha tástála ábhar (MTRanna) in aghaidh an EN 10204 3.1 caighdeánach do pháirteanna brú iontu.
• Scrúdú Neamh-Mhillteach (NDE):Faigheann comhpháirteanna coirp teilgthe iniúchadh amhairc 100% in aghaidh an MSS SP-55, arna fhorlíonadh le tástáil radagrafach (RT) nó tástáil ultrasonaic (UT) ar chodanna ríthábhachtacha de réir riachtanais ASME B16.34. Cuirtear iniúchadh cáithníní maighnéadacha (MT) nó treá-leacht (PT) i bhfeidhm ar dhromchlaí meaisínithe.
• Meaisínithe beachta:Baineann ionaid meaisínithe CNC amach maoile dromchla suíocháin laistigh de 0.001 orlach agus lamháltais comhchruinnithe diosca go suíochán de ±0.003 orlach. Tá tolladh an bioráin inse leamh líne chun ailíniú a choinneáil trasna stua taistil iomlán an diosca.
• Comhthionól & Calabrú Earraigh:Cuirtear an diosca, an t-earrach, an bioráin hinge, agus an suíochán le chéile i dtimpeallacht rialaithe. Déantar an chasmhóimint earraigh a fhíorú i gcoinne na sonraíochta deartha chun an brú scoilteadh ceart agus an luas dúnta a chinntiú.
• Tástáil Hidreastatach Shell (API 598):Déantar tástáil bhlaosc ar gach comhlacht comhla ag 1.5 × an brú oibre uasta rátáilte ar feadh íostréimhse a shonraítear ag API 598 Tábla 3. Is é náid sceitheadh ​​infheicthe tríd an mballa teorann brú an critéar glactha.
• Tástáil Sceitheadh ​​Suíochán (API 598):Tar éis na tástála sliogáin, cuirtear brú difreálach ar an diosca dúnta de 1.1 × an brú oibre rátáilte. I gcás comhlaí miotail-shuí, is é an t-uasráta sceite incheadaithe in aghaidh API 598 Tábla 5 (de ghnáth 10–20 ml/nóiméad in aghaidh an orlach de thrastomhas ainmniúil le haghaidh tástála leachta). Teastaíonn aon sceitheadh ​​infheicthe ó chomhlaí athléimneacha ina suí.
• Tástáil Feidhme:Ní mór an diosca a oscailt ag an mbrú scoilte sonraithe agus é a dhúnadh go hiomlán gan greamú nó ceangailteach trí thimthriall iomlána ar a laghad trí.
• Marcáil & Caomhnú:Faigheann gach comhla ainmchlár buan in aghaidh an MSS SP-25 ar a bhfuil ainmniú "API 594" nó "API 6D", grád ábhair, aicme brú, méid, uimhir teasa, agus sainaithint an déantóra. Tá dromchlaí meaisínithe brataithe le cumaisc a choscann meirge; tá aghaidheanna flange feistithe le clúdaigh chosanta.

10. Riachtanais Suiteála & Dea-Chleachtais

Tá suiteáil cheart riachtanach chun saol seirbhíse deartha comhla seiceála sliseog diosca amháin a bhaint amach. Tá na cleachtais seo a leanas bunaithe ar dhoiciméadú an mhonaróra IOM (Suiteáil, Oibríocht & Cothabháil) agus ar thaithí allamuigh:

• Saighead treo sreafa:Tá saighead teilgthe nó stampáilte ag gach comhla seiceála wafer ar an taobh amuigh den chorp a léiríonn an treo sreafa ceadaithe. Nuair a shuiteáiltear an tsaighead atá dírithe os coinne an tsreafa iarbhír, déanfar an comhla a dhúnadh go buan a dhúnadh.
• Roghnú gasket:Ní mór gaiscéid feire lán-aghaidh a úsáid-nach bhfuil cineál fáinne nó gaiscéid aghaidh ardaithe acu a d’fhéadfadh cur isteach ar thaisteal diosca. Caithfidh trastomhas istigh an gasket a bheith níos mó ná an trastomhas tolladh comhla.
• Ag díriú:Ní mór an comhla a bheith dírithe idir na flanges píopa sula ndéantar boltaí a theannú. Is féidir le suiteáil eccentric a chur faoi deara go dtéann an diosca i dteagmháil leis an mballa píopa, rud a chosc ar oscailt iomlán nó ar dhúnadh iomlán.
• Torcadh bolta:Ní mór boltaí flange a bheith níos doichte i bpatrún réalta go dtí an chasmhóimint sonraithe don rang flange agus cineál gasket. Déanann luchtú boltaí míchothrom an corp sliseog a shaobhadh agus is féidir leis sceitheadh ​​suíocháin a chur faoi deara.
• Píobán díreach íosta:Suiteáil an chomhla le 5 thrastomhas píopa ar a laghad de rith díreach in aghaidh an tsrutha agus 2 thrastomhas le sruth. Is féidir le sreabhadh suaite ó uillinn, tíonna nó laghdaitheoirí in aice láimhe flutter diosca agus caitheamh luathaithe a chur faoi deara.
• Suiteáil ingearach:Le haghaidh suas-sreabhadh ingearach, deimhnigh go bhfuil an múnla comhla rátáilte le haghaidh seirbhíse ingearach agus go bhfuil fórsa an earraigh leordhóthanach chun an diosca a dhúnadh gan cúnamh domhantarraingthe. Ní cheadaíonn gach dearadh diosca aonair suiteáil ingearach síos-deimhnigh leis an monaróir.
• Cóngaracht urscaoilte caidéil:Aimsigh an comhla seiceála ar a laghad 2 thrastomhas píopa le sruth ón flange urscaoilte caidéil. Má shuiteáiltear go díreach ag an bhfeire, cuireann an chomhla isteach ar shuaiteacht a tharchuirtear le impeller a d'fhéadfadh ascalú diosca a chruthú.
• Tástáil hidreastatach ar an líne:Caithfidh an diosca comhla seiceála a bheith sa suíomh oscailte le linn hidrotest píblíne má chuirtear an brú tástála i bhfeidhm ón taobh anuas. Má chuirtear brú ar chomhla seiceála dúnta ón treo droim ar ais ag brú tástála píblíne, is féidir damáiste a dhéanamh don diosca, don suíochán nó don mheicníocht hinge.

11. Buntáistí & Teorainneacha

11.1 Buntáistí

• Laghdú meáchain 80–90% i gcomparáid le comhlaí seiceála luasctha lánchoirp coibhéiseacha-laghdú ar chostas ábhair, ar shaothar suiteála, agus ar riachtanais tacaíochta struchtúracha.
• Dearadh sliseog spás-éifeachtach le toisí aghaidh le duine chomh gearr le 60 mm le haghaidh comhla 2″-a chumasaíonn suiteáil i racaí plódaithe píopaí agus i sciorrthaí trealaimh nuair nach n-oireann an ghnáthchomhla seiceála.
• Dúnadh gasta a chuidíonn leis an earrach a chuireann cosc ​​ar shreabhadh droim ar ais sula bhféadfaidh sé treoluas suntasach a fhorbairt-a chosnaíonn trealamh rothlach ó dhamáiste droim ar ais agus a laghdaíonn méid casúr uisce.
• Cumas suiteála déthreoch (cothrománach agus ingearach) ar mhúnlaí earrach-luchtaithe-deireadh a chur le srianta treoshuímh na seiceálacha luasctha a bhraitheann ar dhomhantarraingt.
• Costas suiteáilte iomlán íseal á thiomáint ag ábhar laghdaithe, gan aon déantús flange, trealamh láimhseála níos éadroime, agus dearadh píopaí simplithe.
• Cumraíocht astuithe teifeach nialais insroichte le dearthaí aon-phíosa coirp a chuireann deireadh le cosáin sceite gasket coirp-bonnet.

11.2 Teorainneacha

• Ní féidir feidhmiú mar chomhla leithlisithe: Níl comhlaí seiceála wafer deartha le haghaidh múchadh dearfach faoi dhifreálaithe brú droim ar ais a sháraíonn teorainneacha glactha sceite suíocháin. Tá comhla leithlisithe ar leith (geata, liathróid, nó féileacán) ag teastáil le haghaidh aonrú cothabhála.
• Neamhoiriúnach do shreabhadh bíogach: Gineann urscaoileadh comhbhrúiteora nó loiní cómhalartacha brú-bhulsanna a d’fhéadfadh a bheith ina chúis leis an diosca ascalú go leanúnach idir suíomhanna páirt-oscailte agus dúnta-a mbíonn inse tapa agus caitheamh suíocháin mar thoradh air laistigh de na céadta uair an chloig.
• Íogaireacht smionagar: Is féidir le solaid, slaig táthaithe, nó scála atá clúdaithe sa sruth sreafa a thaisceadh idir an diosca agus an suíochán, rud a choscann dúnadh iomlán. Moltar strainéirí inlíne in aghaidh an tsrutha le haghaidh seirbhíse salach.
• Pionós titim brú thar seiceálacha luascáin ag lánsreabhadh: Fanann corp an diosca sa chonair sreafa fiú nuair a bhíonn sé oscailte go hiomlán, ag cur titim brú incriminteach leis. I gcórais sreafa dhomhantarraingthe ceann íseal, ní mór é seo a chur san áireamh san anailís hiodrálach.
• Rochtain chothabhála allamuigh: Murab ionann agus seiceálacha luascadáin le clúdach boltaithe, níl an chuid is mó de chomhlaí diosca aonair ar an stíl sliseog inseirbhíse sa pháirc le haghaidh athsholáthar suíocháin nó athchóiriú dioscaí. De ghnáth déantar an comhla iomlán a athsholáthar mar aonad nuair a shroichtear teorainneacha caitheamh.

Tástáil agus cigireacht

12. Ceisteanna Coitianta

C1: Cad é an difríocht idir diosca amháin agus comhla seiceála wafer dé-phláta?

Úsáideann comhla seiceála wafer diosca amháin pláta ciorclach amháin a rothlaíonn ar bhioráin hinge, agus úsáideann comhla seiceála wafer dé-phláta dhá phláta leathchiorclach earrach-luchtaithe a mhaolaíonn ar sheafta lárnach. De ghnáth cuireann dearaí diosca aonair tógáil níos láidre ar fáil do mhéideanna níos mó agus do sheirbhís ualaithe smionagar, agus soláthraíonn dearaí déphlátaí titim brú níos ísle agus luas dúnta níos tapúla i seirbhís ghlan. Is minic gur fearr an diosca aonair le haghaidh scaoileadh caidéil agus suiteálacha ingearacha a bhfuil dúnadh dearfach le cúnamh earraigh ríthábhachtach.



C2: An féidir comhla seiceála wafer diosca amháin a shuiteáil i bpíopa ingearach?

Tá-ar an gcoinníoll gur samhail lódáilte í an chomhla. Tá dúnadh le cúnamh earraigh riachtanach do shuiteálacha ingearacha in aghaidh an tsreafa mar ní thabharfaidh domhantarraingt amháin an diosca ar ais go dtí an suíomh dúnta. Deimhnigh leis an monaróir go bhfuil an tsamhail shonrach rátáilte le haghaidh seirbhíse ingearach agus go bhfuil fórsa an earraigh leordhóthanach don treoshuíomh suiteála. Go ginearálta ní mholtar suiteáil ingearach anuas gan cead ón monaróir, toisc go ngníomhaíonn sreabhadh agus domhantarraingthe sa treo céanna, rud a d'fhéadfadh moill a chur ar dhúnadh.



C3: Cén tástáil a dhéantar ar chomhla seiceála sliseog diosca amháin sula seoltar é?

De réir API 598, faigheann gach comhla: (1) tástáil bhlaosc hidreastatach ag 1.5 × an brú oibre uasta rátáilte, (2) tástáil sceite suíocháin ag 1.1 × an brú oibre rátáilte, agus (3) scrúdú amhairc in aghaidh an MSS SP-55. Ní mór do chomhlaí athléimneacha ina suí aon sceitheadh ​​infheicthe a bhaint amach ar thástáil na suíochán; tá rátaí sceite ceadaithe arna sainiú ag API 598 Tábla 5 ag comhlaí miotail-shuíomhacha. Tá tástáil bhreise-amhail tástáil chrióigineach, deimhniú sábháilte ó dhóiteán, nó braite sceite mais-speictriméadar héiliam-ar fáil de réir na sonraíochta.



C4: Cad é saol seirbhíse tipiciúil comhla seiceála wafer diosca amháin?

Le méid ceart, roghnú ábhar agus suiteáil, is féidir le comhla seiceála wafer diosca amháin i seirbhís leacht glan 15-20 bliain de shaolré oibríochta a bhaint amach. Is gnách go mbíonn saol na seirbhíse teoranta ag caitheamh suíocháin mar gheall ar thionchar diosca le linn dúnta, tuirse earraigh i bhfeidhmchláir ard-timthriallta, agus creimeadh ó sholaid intraein. D’fhéadfadh go mbeadh gá le comhlaí i seirbhís urscaoilte comhbhrúiteora le sreabhadh bíogach a athsholáthar laistigh de 2-5 bliana mura bhfuil siad taisithe i gceart nó má sháraíonn treoluasanna sreafa na teorainneacha molta.



C5: An gá cothabháil a dhéanamh ar chomhla seiceála sliseog diosca amháin?

Tá an chuid is mó de na comhlaí seiceála sliseog diosca aonair deartha mar fheistí saor ó chothabháil gan aon ghnáthriachtanas seirbhíse thar cigireacht sheachtrach thréimhsiúil le haghaidh sceitheadh ​​ag na naisc feire. Murab ionann agus comhlaí seiceála luasctha a bhfuil clúdaigh boltaithe orthu, ní féidir comhpháirteanna inmheánacha na gcomhlaí seiceála diosca singil i stíl sliseog a athsholáthar go hiondúil. Nuair a shroicheann caitheamh inmheánach deireadh shaol na seirbhíse, cuirtear an comhla ar fad in ionad. Ceadaíonn múnlaí le spriongaí seachtracha (cosúil le cineál SDX) iniúchadh agus athsholáthar earraigh gan comhla a bhaint.



C6: Cad iad na caighdeáin a rialaíonn comhlaí seiceála sliseog diosca aonair?

Is é an príomhchaighdeán dearaidh ná API 594 (Cineál A do chomhlaí seiceála sliseog gearr-phatrúin). Maidir le seirbhís píblíne hidreacarbóin, tá feidhm ag sonraíochtaí gearrphatrúin API 6D agus tá siad níos déine ná API 594 amháin. I measc na gcaighdeán rialaithe breise tá ASME B16.34 (rátálacha brú-teocht agus tiús balla), API 598 (cigireacht agus tástáil), MSS SP-55 (cáilíocht réitigh), agus ASME B16.5 (toisí flange comhoiriúnach). Le haghaidh seirbhíse géar, cuireann NACE MR0175 / ISO 15156 cruas ábhartha agus riachtanais cóireála teasa.



C7: Conas is féidir liom casúr uisce a chosc agus comhla seiceála wafer diosca amháin á úsáid agam?

Tá casúr uisce in iarratais comhla seiceála de bharr slamming an diosca tar éis don sreabhadh droim ar ais móiminteam a bhaint amach cheana féin. I measc na straitéisí maolaithe tá: (1) múnla sprionlaithe a roghnú a bhfuil tréithe meardhruidim aici-ba cheart don diosca a dhúnadh sula dtéann treoluas an tsreafa droim ar ais thar timpeall 0.5 t/s; (2) maidir le suiteálacha móra tollaidh, lena sonrófar taiseoirí neomatacha (mar a thairgtear iad ar chumraíochtaí de chineál SDX) chun luas dúnta a rialú agus chun fuinneamh cinéiteach a ionsú; (3) an chomhla a mhéidiú i gceart-ascalóidh comhla rómhór nach sroicheann suíomh lánoscailte choíche, rud a ghinfidh borrthaí ísealdéine arís agus arís eile.



C8: Cad é an coigilteas meáchain a bhaineann le comhla seiceála wafer vs comhla seiceála swing?

Is gnách go n-éiríonn le comhla seiceála sliseog diosca amháin laghdú meáchain 80–90% i gcomparáid le comhla seiceála lánchoirp lánchoirp coibhéiseach de mhéid coibhéiseach. Mar shampla, is gnách go mbíonn meáchan thart ar 800–1,000 lb (360–450 kg) ar chomhla seiceála luasctha Aicme 12-orlach 12-orlach (360–450 kg), agus tá meáchan thart ar 120–180 lb (55–80 kg) ar chomhla seiceála diosca aonair inchomparáide i stíl wafer. Aistríonn an laghdú meáchain seo go díreach le coigilteas i struchtúir tacaíochta píopaí, trealamh láimhseála, agus saothair suiteála.



C9: An féidir comhlaí seiceála sliseog diosca aonair a úsáid le haghaidh seirbhíse gaile?

Sea, ar choinníoll go bhfuil an comhla sonraithe le hábhair chuí don teocht agus brú gaile. Le haghaidh gaile sáithithe suas le thart ar 400 céim F, tá comhlacht cruach carbóin (WCB) le 316 diosca cruach dhosmálta agus PTFE nó suíochán miotail oiriúnach. Le haghaidh gal sárthéite os cionn 750 céim F, tá gá le corp cruach chrome-mhóilín (ASTM A217 WC6/WC9) le suíochán crua-éadan Stellite agus earrach Inconel X-750. Ní mór an t-uasbhrú oibre incheadaithe ag an teocht seirbhíse a fhíorú i gcoinne tábla brú-teocht ASME B16.34 don ghrúpa ábhar sonrach.



C10: Conas a dheimhniú go bhfuil comhla seiceála sliseog diosca aonair seachadta ag cloí le API 594 i ndáiríre?

Fíoraigh an méid seo a leanas: (1) go bhfuil an t-ainmchlár greamaithe go buan den chorp agus é marcáilte "API 594"; (2) rianaíonn tuarascálacha tástála ábhar an mhonaróra (MTRanna) go dtí na huimhreacha teasa a stampáiltear ar an gcorp agus ar an diosca; (3) déanann an tuarascáil tástála hidreastatach blaosc agus brú tástála suíocháin, fad, agus torthaí de réir API 598; (4) go dtagann an toise aghaidh le duine le API 594 Tábla 2 don mhéid sonraithe agus don aicme sonraithe; (5) go bhfuil an comhla comhoiriúnach tríthoiseach le flanges ASME B16.5 den aicme sonraithe. Maidir le seirbhís chriticiúil, smaoinigh ar fhinné iniúchta tríú páirtí a éileamh ag saoráid an mhonaróra.

13. Conclúid

Tá an chomhla seiceála sliseog diosca aonair i suíomh dea-shainithe i dtírdhreach na comhla tionsclaíochta: is é an réiteach is fearr é nuair is ceanglais neamh-idirbheartaithe iad srianta spáis, laghdú meáchain agus dúnadh tapa le cúnamh earraigh. Mar gheall ar a chomhlacht wafer dlúth, buntáiste meáchain 80-90% thar sheiceálacha swing traidisiúnta, agus comhlíonadh API 594, API 6D, agus ASME B16.34 is é an tsonraíocht réamhshocraithe é maidir le cosaint urscaoilte caidéil, neamh-aischur asraon comhbhrúiteora, agus cosc ​​ar ais-sreabhadh riser ingearach thar earnálacha bonneagair ola agus gáis, ceimiceacha, cumhachta agus uisce.

Braitheann cur i bhfeidhm rathúil ar thrí fhachtóir: méid ceart chun flutter diosca agus caitheamh roimh am a sheachaint, roghnú ábhar cuí a mheaitseáil le ceimic agus teocht an phróisis, agus cleachtas suiteála disciplínithe a urramaíonn treo sreafa, lárú, agus íosriachtanais rith dhíreach. Maidir le gairmithe soláthair, is iad na príomhdhifreálaithe idir soláthraithe cáilithe ná ceadúnú API 6D, inrianaitheacht doiciméadúcháin (EN 10204 3.1), cumas NDE intí, agus taithí léirithe sa spriocthimpeallacht seirbhíse-ní praghas amháin.

De réir mar a mhéadaíonn brúnna oibriúcháin píblíne agus rialacháin chomhshaoil ​​ag teannadh timpeall ar astaíochtaí teifeach, is dócha go dtiocfaidh dlús leis an treocht i dtreo dearaí coirp aon phíosa le tógáil cosán sceite nialasach agus coigeartú earraigh atá inrochtana go seachtrach, rud a dhaingneoidh ról na comhla seiceála wafer diosca aonair mar chomhpháirt ríthábhachtach i gcórais sreabhán tionsclaíochta nua-aimseartha.
