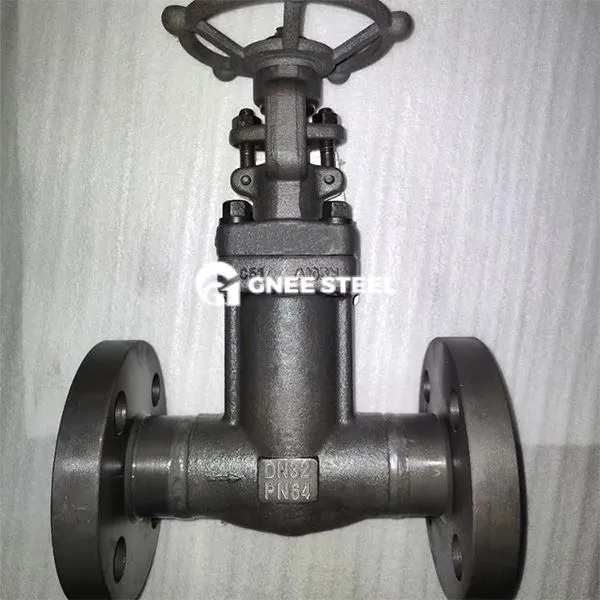

Cruach brionnaithe ANSI 300 Geata Cur síos
Bressure and Material
Leibhéal comhbhrúite: Buaileann ANSI 3 {0 0 Standard (a chomhfhreagraíonn do bhrú ainmniúil thart ar 5.0 MPa), is féidir le brú tástála 7.6 MPa a bhaint amach, atá oiriúnach do choinníollacha ardteochta agus ardbhrú .
}
Trastomhas agus nasc
Clúdaíonn trastomhas dn15 ~ dn50 (NPS ½ "~ 2"), tacaíonn sé le nasc (ANSI B16.5) agus Socket Welding/Nasc Snáithithe .
Buntáistí struchtúracha agus feidhmíochta
Dearadh croí
Cineál Bonnet: Bonnet bolted (séala dronnach agus cuasach), boinéad táthaithe (snáithe + táthú) agus boinéad féin-shéalaithe (is fearr le haghaidh coinníollacha ardbhrú).
Comhpháirteanna Séala:
Séala crua: cumhdach cóimhiotail stellite, atá frithsheasmhach in aghaidh meáin ina bhfuil na cáithníní (mar sciodar, gaile).
Séala Bog: PTFE nó graifít solúbtha, oiriúnach do shreabháin ghlana (uisce, ola).
Saintréithe Feidhmíochta
Friotaíocht Sreafa Íseal: Cainéal sreafa díreach trí mhéadair, níl ach caillteanas brú ach 1/3 den chomhla stad den scoth, atá oiriúnach do chásanna sreafa móra.
Saol fada: Tá an gas comhla cruaite dromchla/plátáilte chrome, agus tá feabhas suntasach tagtha ar an bhfriotaíocht chaitheamh agus ar fhriotaíocht creimthe.
Éasca le hoibriú: Déantar an struchtúr gas atá ag ardú a mheaitseáil leis an gas comhla snáithithe trapezoidal, laghdaítear an chasmhóimint oscailte agus dúnta 30%, agus tacaíonn sé le tiomáint láimhe/leictreach.
Cruach brionnaithe Ansi 300 Sonraíocht Comhla Geata
|
mír
|
comhla
|
|
Iarrchán
|
Tionscal ola agus gáis, ola agus gáis, Petrochemical, próiseáil cheimiceach, cógaisíocht, bia agus dí, cóireáil uisce, agus níos mó.
|
|
Méid an chalafoirt
|
Dn50 ~ dn1500mm
|
|
Baránta
|
24 mí
|
|
Áit Tionscnaimh
|
Henan, an tSín
|
|
Cumhacht
|
Leictreach
|
|
Teocht na meán
|
Gnáthteocht, teocht ard, teocht íseal
|
|
Ainm branda
|
Gnee
|
|
Struchtúr
|
Ngeata
|
|
Na meán
|
ola agus gás, gaile, uisce.cheimiceach etc.
|
|
Tacaíocht saincheaptha
|
OEM, ODM, OBM
|
|
Ábhar coirp
|
Cruach carbóin brionnaithe, cruach dhosmálta CF8/CF8M brionnaithe
|
|
Ábhar liathróide
|
Cruach carbóin brionnaithe, cruach dhosmálta CF8/CF8M brionnaithe
|
|
Ábhar gas
|
Cruach dhosmálta brionnaithe, srl.
|
|
Ábhar suíochán
|
PTFE nó séala miotail le stellite, cairbíd tungstan
|
|
Ceangal deiridh
|
Flange, táthaithe, táthaithe soicéad agus snáithithe
|
|
Caighdeán dearaidh
|
API 6D, API 608, API 607, ASME B16.34, ASME B16.25
|
|
Deimhniúcháin
|
API 6D, API 607, API 598, ANSI/ASME B16.34, CE, JIS, DIN, BS
|
|
MOQ
|
1 aonad
|
Comhla Geata Cruach Cruach 300
