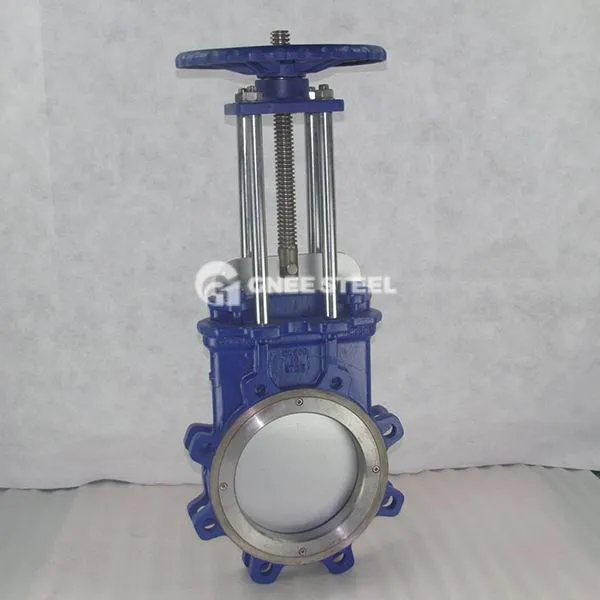

Cur síos ar chomhla geata scian lugged
LUG Is comhla é comhla geata scian (ar a dtugtar lug Knife Gate Valve nó lurry Valve) a úsáidtear go speisialta chun sreabháin neamhshuimiúla, slaodach nó creimneach a rialú. Comhcheanglaíonn a dhearadh feidhm ghearradh an gheata le buntáistí suiteála an struchtúir lug agus úsáidtear go forleathan é i gceimiceán, i gcumhacht leictreach, i gcosaint chomhshaoil agus i réimsí eile.
Gnéithe struchtúracha lárnacha
Dearadh lug:
Tá lugs ar an dá thaobh ag an gcomhlacht comhla, atá ceangailte go díreach leis an gcliathán píblíne ag boltaí. Tá sé éasca a shuiteáil agus seachnaíonn sé an corp comhla atá á bhrú agus á dhífhoirmiú ag na boltaí, rud a fheabhsaíonn an iontaofacht ina saothraítear rónta.
I gcomparáid le comhlaí flange traidisiúnta, laghdaíonn suiteáil lug an fad bolt agus laghdaíonn sé an baol sceite de bharr creep bolt.
Struchtúr gate agus róin:
Tá an geata deartha le lann U-chruthach, ar féidir leis eisíontais ar nós snáithíní agus cáithníní a ghearradh amach chun magadh a chosc; Tá an dromchla snasta chun feidhmíocht an tséalaithe a fheabhsú.
Tá an séala roinnte i séala bog (PTFE, rubar) agus séala crua (miotail/ceirmeach). Baineann an séala bog amach náid sceitheadh, agus tá an séala crua frithsheasmhach in aghaidh teocht ard (níos lú ná nó cothrom le 300 céim) agus caitheamh.
Inoiriúnaitheacht ábhair :
Is iondúil go ndéantar an corp comhla as cruach dhosmálta (304/316L), as cruach charbóin nó as cóimhiotal speisialta (mar F55, 2205), atá oiriúnach do na meáin chreimneacha;
Is féidir an geata a dhéanamh as ábhair atá frithsheasmhach in aghaidh na gcaitheamh (amhail 2CR13, ceirmeach) chun a shaol seirbhíse a leathnú.
Prionsabal oibre
Tógtar an geata go hingearach trí thiomáint láimhe, leictreach nó neomatach an gas comhla:
Pen State: Tá an geata tógtha go hiomlán agus téann an sreabhán trí gan bhac;
Cosed State: Cuireann an lann ag bun an gheata an suíochán comhla i bhfeidhm, laghdaíonn sé an meán agus scríobann sé eisíontais ar an dromchla ina saothraítear rónta chun rónta dhá bhealach a bhaint amach.
Sonraíocht comhla geata scian lugged
|
Mír |
Comhla geata scian lugged | |||
|
Trastomhas ainmniúil |
DN50 ~ 2000 mm NPS 2 "~ 48" |
|||
|
Príomhábhair |
CI, WCB, ZG1CR18NI9TI, ZG1CR18NI12MO2TI, CF8, CF8M, CF3, CF3M. 2cr25ni20 |
|||
|
Sceitheadh |
Cruach dhosmálta Séala crua: Grád D (leacht 0. 1xdn mm3/s) |
|||
|
Gabh gabhálais |
1.Fange 2.Solenoid comhla 3.air scagaire 4. lasc lasc |
|||
|
Cineál Séala |
Séala crua cruach dhosmálta, séala bog teflon teflon |
|||
|
Séala bog Teflon |
Grád A (sceite nialas) |
|||
|
Druileáil flange |
ANSI B16.5, GB/T9113, JB/T79, HG, SH, JIS, DIN, NF, BS |
|||
|
Brú brú |
{{{0}}. {0 ~ 1.0MPA |
|||
Comhla geata scian lugged
Feidhmithe
Cosaint chomhshaoil: Cóireáil fuíolluisce ina bhfuil solaid ar fionraí i ngléasraí cóireála séarachais uirbí.
Tionscal Cumhachta: iompar agus gearradh sciodair fuinseoige i ngléasraí cumhachta guail.
Tionscal Ceimiceach: Rialú sreafa na meán láidir aigéid agus alcaile.
Déanamh páipéir agus miotalóireacht: córais phíblíne le haghaidh laíon ard-chomhchruinnithe agus gaineamh mianraí.
