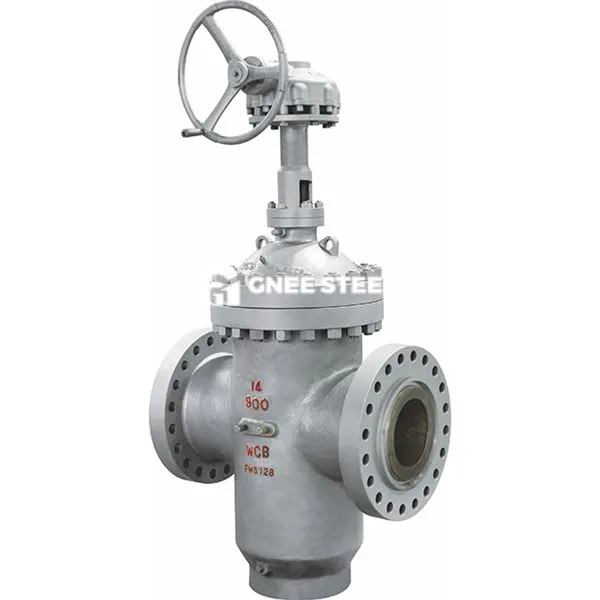

Trí chomhla geata seoladáin

Is comhla geata é comhla geata seolta le dearadh cainéal sreafa lán-pas. Nuair a osclaítear an geata, tá sé scartha go hiomlán ón gcainéal sreabhach, ag cruthú cainéal sreafa díreach gan bhac. Tá an titim brú an -bheag (neamhbhríoch) nuair a théann an sreabhán tríd. Tá an cineál comhla seo deartha le haghaidh blocáil sreabhach lán-oscailte/iomlán agus níl sé oiriúnach do rialáil sreafa.

Dearadh cainéal sreafa

Struchtúr iomlán: Tá cuas istigh an choirp comhla ag teacht le trastomhas inmheánach na píblíne. Tar éis an geata a thógáil go barr an chuas comhla, is féidir leis an sreabhán dul tríd gan bac, ag laghdú suaiteachta agus caillteanas fuinnimh.
‌ Séalaithe séanadh: Nuair a théann an geata i dteagmháil le dromchla ina saothraítear an suíochán comhla, baintear an gearradh déthreoch amach trí bhrú meánach nó trí réamhualach meicniúil, atá oiriúnach do chórais phíblíne le sreabhadh ar aghaidh nó droim ar ais.
‌
Eochair -chomhpháirteanna

Nasc Bonnet: Tá an boinéad agus an corp comhla ceangailte le flanges bolt (mar shampla flanges caighdeánacha ANSI), atá áisiúil chun gaiscéid nó comhpháirteanna inmheánacha a shéalú agus a chothabháil.
‌
Cineál geata:
‌ Geata singil-chruthach: Tá iallach ar an suíochán comhla a bheith brúite ag an uillinn dinge, atá oiriúnach do mheáin ghlan mheánbhrú agus ísealbhrú.
‌ Geata Dúbailte: Tá spriongaí nó dingeacha meicniúla cúitimh an earráid dromchla ina saothraítear rónta, agus tá sé frithsheasmhach in aghaidh na meán ardbhrú agus na gcáithníní ina bhfuil na cáithníní.
‌
Buntáistí Feidhmíochta
Friotaíocht sreafa a fhriotaíocht: Níl sa chomhéifeacht friotaíochta sreafa sa stát atá oscailte go hiomlán ach {{{0}}.
‌High rónta ‌: Tá an dromchla ina saothraítear rónta le cóimhiotal crua (mar stellite), le cruas ‌hrc50 ~ 60‌, atá frithsheasmhach in aghaidh creimthe agus creimthe.

• Méideanna ar fáil (ainmniúil): 2 "/dn50 go 24 '/dn600

• Brú oibre: 300 psi (21 barra) • Cineál suíochán: ding athléimneach

• Críoch: Comhleá Bond Epoxy Brataithe Inmheánach agus Seachtrach

• Naisc: trastomhas flange agus tiús de réir ANSI B16.1 Aicme 125, en 1092-2 PN10 nó en 1092-2 PN16

• Sonraíochtaí: Cloíonn dearadh agus toisí le AWWA C515.

• Gnéithe: gas cruach dhosmálta réamh-notched, le haghaidh ceangal éasca le lasc maoirseachta



Trí chomhla geata seoladáin



Feidhmithe

Tionscal peitriceimiceach: Píblínte ionraoin agus asraonta imoibreoirí in aonaid scagtha ola, atá oiriúnach do mheáin ola agus gáis ina bhfuil sulfair (tá gá le hábhair dheimhnithe NACE MR0175).
Soláthar agus draenáil uisce chathrach: Píopaí trunk soláthair uisce uirbí agus ionaid chóireála séarachais, ag baint úsáide as dearadh iomlán chun caillteanas ceann a laghdú.
Córas Cumhachta: Líonra píopa gaile agus píblíne uisce beatha coire, atá frithsheasmhach in aghaidh teocht ard (níos lú ná nó cothrom le 425 céim) agus coinníollacha ardbhrú (PN6.4 MPa).

Réamhchúraimí Roghnúcháin agus Oibríochta

Oiriúnú riocht oibre: Maidir le cáithníní meánacha ina bhfuil cáithníní, is fearr an struchtúr geata dúbailte comhthreomhar + séala crua chun jamming a sheachaint.
Maidir le radhairc ardteochta, ba chóir cruach theilgthe (WCB) nó comhlacht comhla cruach (A105) brionnaithe (A105) a roghnú, agus iad a mheaitseáil le hábhar bolt ardteochta (mar shampla cruach chóimhiotail B7).
Sonraíocht Oibríochta: Tá sé toirmiscthe oibriú i stát leath-oscailte ar feadh i bhfad chun sreabhán ardluais a chosc ó dhromchla an tséalaithe a ídiú.
Ní mór an chasmhóimint oibríochta láimhe a rialú laistigh de ‌ níos lú ná nó cothrom le 200 n · m‌. Moltar giarbhosca nó gníomhaire leictreach do chásanna ard -chasmhóiminte.
