Cur síos ar chomhla cruinne bonnetless
Is comhla é Comhla Globe Bonnetless a chuireann deireadh leis an mbaol sceite ag an nasc trí dheireadh a chur leis an struchtúr traidisiúnta boinéid . Tá a chomhla comhla agus a chomhpháirteanna ina bhfuil sé deartha mar iomláine chomhtháite . Forbraítear go speisialta é le haghaidh riachtanais sreabhach le haghaidh ríoga ard -ardteochta, ardbhrú agus coinníollacha géara {{{{{{{{{{{{{{{{} Tá sé oiriúnaithe do riachtanais le haghaidh srathacha le haghaidh srathacha le haghaidh srathacha le riachtanais srathacha le riachtanais sratha mar chumhacht agus peitriceimiceach .
Gnéithe struchtúir agus dearaidh
Comhla Comhla Comhla :
Déantar an corp comhla agus na comhpháirteanna ina saothraítear rónta a chruthú nó a chaitheamh ina iomláine, gan struchtúr neamhspleách boinéid, a chuireann deireadh go hiomlán leis an riosca sceite a bhaineann leis an gcliathán seachtrach nó leis an nasc snáithithe den chorp comhla;
Glactar leis an struchtúr thréigthe tánaisteach (mar shampla suíochán comhla céimnithe) chun creimeadh díreach an mheáin ar dhromchla an diosca comhla a laghdú agus chun saol na seirbhíse a leathnú .
System System agus Tarchur :
Dromchla Dromchla : Tá an diosca comhla agus an suíochán comhla táthaithe le cóimhiotal crua (mar shampla cóimhiotal stellite), le cruas níos mó ná nó cothrom le HRC40, agus feabhsaítear an fhriotaíocht chaitheamh níos mó ná 3 huaire;
Stem Assembly: Tá dromchla an gháis cruach dhosmálta (mar shampla {17-4 pH) plátáilte cróm crua, agus glacann an filler graifít solúbtha nó struchtúr foirceanta miotail chun dul in oiriúint don ardteocht agus an timpeallacht ardbhrú .
Sonraíocht Comhla Globe Bonnetless
Trastomhas ainmniúil (DN) agus méid
| Trastomhas ainmniúil (DN) | Fad comhla (mm) | Trastomhas píopa comhfhreagrach (mm) | Abair |
|---|---|---|---|
| 15 | 130 | φ20 | Oiriúnach do rialú beachtas sreafa beag |
| 25 | 160 | φ32 | A úsáidtear go coitianta i bpíblínte ionstraime ceimiceacha |
| 50 | 230 | φ57 | Príomh -sonraíochtaí an chórais mheánvoltais |
| 100 | 350 | φ108 | Speisialta do phíblínte móra gaile |
| 200 | 600 | φ219 | Múnla meaitseála riocht oibre brú ultra-ard |
Brú ainmniúil (PN) agus raon teochta
| Leibhéal brú (PN) | Raon teochta infheidhme | Ábhair tipiciúla | Caighdeáin Chomhfhreagracha Tionscail |
|---|---|---|---|
| PN16 | Céim -50 ~ 200 céim | 304 Cruach dhosmálta | Tionscal Ceimiceach traidisiúnta, Córas Cóireála Uisce |
| PN25 | Céim -50 ~ 300 Céim | Cruach dhosmálta 316L | Rialú na meán creimneach |
| PN40 | Céim -196 ~ Céim 400 Céim | Cruach Duplex (2205) | Teocht íseal agus radhairc ardbhrú |
| PN100 | Céim -50 ~ 550 Céim | Cóimhiotal ardteochta (Inconel 625) | Príomhchóras Gaile Cumhachta Teirmeach |

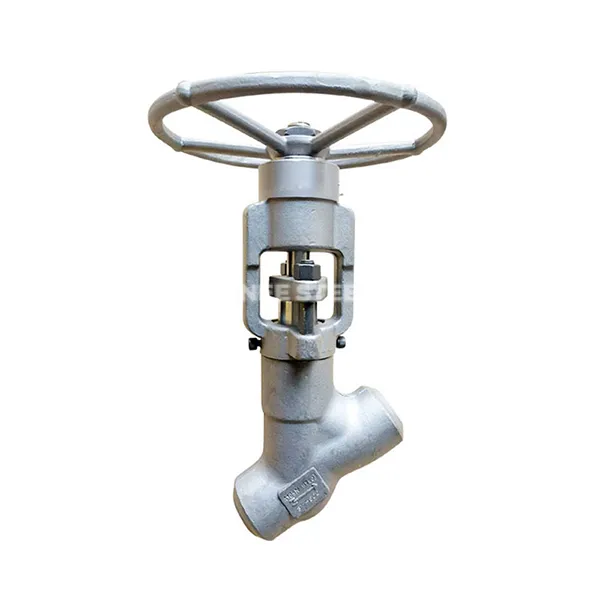

Comhla Globe Bonnetless
Iarratais:
Córas gaile ardteochta agus ardbhrú:
Leithlisiú tapa ar phríomhphíblíne gaile na ngléasraí cumhachta teirmeacha, ina bhfuil coinníollacha oibre 540 céim /25MPA in éineacht leo, ag seachaint sceitheadh de bharr dífhoirmiú teirmeach flanges cumhdaigh comhla traidisiúnta;
Rialú na meán creimneach:
Tá comhlaí ionraoin agus asraonta imoibreora an aonaid hidriginithe peitriceimiceach oiriúnach do chreimeadh meánach ardbhrú agus sulfair ina bhfuil 42MPA, agus níl aon taifead teip ar an dromchla ina saothraítear rónta;
Timpeallacht chrua an tionscail núicléiche:
Tá comhla leithlise an Chiorcaid Chiorcaid Príomh-Oileán Núicléach tar éis an deimhniú grád núicléach ASME III a rith agus comhlíonann sé na ceanglais iontaofachta rónta fadtéarmacha sa timpeallacht radaíochta .
Comparáid le comhlaí cruinne traidisiúnta
| Míreanna comparáide | Comhla Globe Bonnetless | Comhla Globe traidisiúnta (le boinéad) |
|---|---|---|
| Riosca a bheith ag dul i ngleic | Gan aon phointe sceite seachtrach (comhtháthú coirp comhla), ráta sceite níos lú ná nó cothrom le 0.001% DN | Tá naisc flange/snáithithe seans maith go sceitheann siad (is é an ráta sceite ná 0.01% DN) |
| Neart struchtúrach | 6 huaire an acmhainn bhrú ainmniúil (gnáth -thástáil teochta) | Brú tástála 4 huaire 4 huaire (ASME B16.34 Caighdeán) |
| Castacht suiteála | Níl aon ghá le suiteáil lárnaithe boinéid, ag laghdú ama coimisiúnaithe níos mó ná 30% | Ní mór calabrú cruinn a dhéanamh ar chomhréiteach flange an bhoinéid |
| Teocht infheidhme | Céim {-196 ~ 650 Céim (Córas Séalaithe Miotal) | Céim {-29 ~ 550 céim (teoranta ag gasket clúdaigh comhla) |
