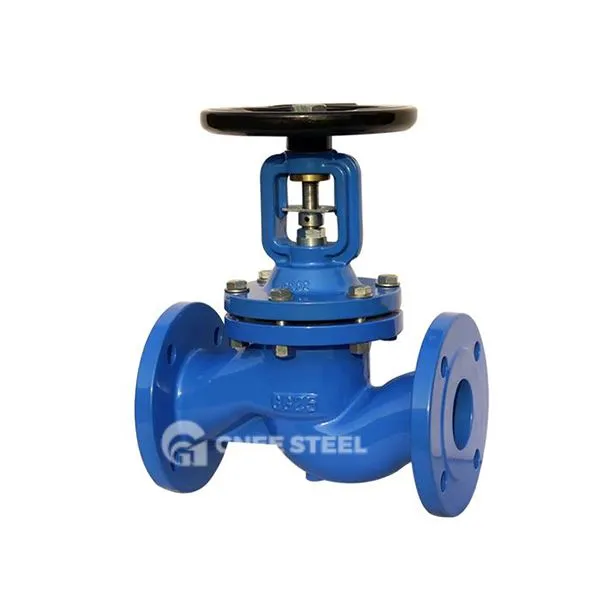

DIN 3356 Comhla Globe

Is sonraíocht speisialta é DIN 3356 do chomhlaí cruinne i gcaighdeán tionsclaíoch na Gearmáine, atá infheidhme maidir le dearadh, monarú agus tástáil comhlaí. Ordaíonn an caighdeán an t -ábhar seo a leanas den chuid is mó:

Dearadh Struchtúrach: Soiléiriú a dhéanamh ar riachtanais chruth geoiméadrach agus riachtanais tionóil an chomhla, an chlúdaigh comhla, an diosca comhla agus na gcomhpháirteanna eile, lena n -áirítear nasc flange, comhéadan snáithe inmheánach agus cineálacha eile;
Riachtanais Ábhar: Sonraigh ábhar coirp comhla (mar shampla iarann ​​teilgthe GS-C25, WCB cruach theilgthe), ábhar cumhdaigh dromchla a shéalú (cóimhiotal crua nó PTFE) agus próiseas cóireála frith-chreimthe;
Tástáil Feidhmíochta: Clúdaíonn sé tástáil neart bhlaosc, tástáil ina saothraítear rónta (déine aeir déthreoch) agus caighdeán fíoraithe chasmhóiminte oibriúcháin. ‌

Rangedueter Range‌: DN15 ~ DN500 (nó NPS1\/2 ~ NPS20), atá oiriúnach do éagsúlacht de mhéideanna píopaí; Leibhéal Bressure ‌:
Cineál brú íseal: PN16 (Aicme 150);
Cineál Meánach agus Ardbhrú: PN16 ~ PN160 (Aicme 150 ~ Aicme 1500); ‌ Réimse teochta ‌:
Ábhair thraidisiúnta: {-29 céim ~ {+350 céim;
Ábhair speisialta (mar shampla cruach dhosmálta): is féidir iad a leathnú go +538; ‌ MODHEONADH ‌: flange (príomhshrutha), snáithe inmheánach (DN níos lú ná nó cothrom le 65) nó nasc táthú cnaipí.



DIN 3356 Comhla Globe



Iarratas agus croí -ról ‌
Tionscal ‌petrochemical ‌: ‌

Feidhm ‌: Chun gearrtha meán ardbhrú a bhaint amach i bpíblínte ola agus gáis ina bhfuil sulfair chun sceitheadh ​​creimneach a chosc; ‌

Cásanna tipiciúla: Rialú inlet agus asraon ar imoibreoirí scaglainne, píblínte de phlandaí íonú gáis nádúrtha. ‌

Fuinneamh agus Cumhacht‌: ‌

Feidhm ‌: Sreabhadh gaile ardteochta (níos lú ná nó cothrom le 350 céim) a rialáil chun oibriú sábháilte coirí agus tuirbíní gaile a chinntiú; ‌

Cógaisíocht agus bia ‌: ‌

Feidhm ‌: Comhlíonann an tsamhail le comhlacht comhla cruach dhosmálta 316L na caighdeáin sláinteachais agus úsáidtear í le haghaidh rialú sreabhach aiseiptigh. ‌

Difríochtaí ó chomhlaí cruinne eile ‌ ‌

Comparáid idir na córais chaighdeánacha ‌: ‌Din 3356 Comhlaí ‌: Lean caighdeáin thionsclaíocha na Gearmáine go docht agus béim a chur ar inrianaitheacht ábhair (mar shampla deimhniú iarainn theilgthe GS-C25); ‌

API 602 Valves‌: Freastal ar riachtanais ardbhrú na gcaighdeán Meiriceánach agus tá struchtúr níos dlúithe acu (tá fad an choirp comhla API 602 thart ar 20% níos giorra ná an caighdeán DIN). ‌ ‌

Dearadh Séala ‌:
Úsáideann DIN 3356 rónta crua den chuid is mó (cumhdach cóimhiotail miotail +), atá níos frithsheasmhaí do chreimeadh na gcáithníní ná rónta boga (mar rónta PTFE de chaighdeán náisiúnta GB\/T 12235);
Baineann na comhlaí cruinne (mar shampla samhlacha díorthacha caighdeánacha DIN) sceitheadh ​​nialasach trí fhleasc miotail, ach tá an costas níos airde ná gnáth -chomhlaí DIN 3356.
‌ Coinníollacha Oibre In -In -Inchomhdú ‌:
Clúdaíonn brú comhla DIN 3356 PN16 ~ PN160, atá níos airde ná an comhla ísealbhrú caighdeánach (mar shampla uasteorainn PN40 GB\/T 12235);
I gcomparáid leis an ardteocht agus an teorainn ardbhrú atá ag API 602 (538 céim \/aicme 2500) Meiriceánach, díríonn DIN 3356 níos mó ar chásanna ginearálta meánacha agus ardbhrú.
