Comhlaí Cruinneog F11, F22, agus F91is comhpháirteanna rialaithe ríthábhachtacha iad a ndearnadh innealtóireacht shonrach orthuArd-Teocht agus Ard-Brú (HTHP)timpeallachtaí laistigh de ghiniúint cumhachta, scagadh peitriceimiceach, agus córais coire. Featuringcomhlachtaí cruach cóimhiotail brionnaithe, luíonn an t-idirdhealú príomhúil i measc na gcomhlaí seo sna comhréireanna éagsúla deCróimiam (Cr) agus moluibdín (Mo)cóimhiotalú, a thugann aghaidh go héifeachtach ar dhúshláin ríthábhachtacha mhiotalachacreep agus ocsaídiúag teochtaí ardaithe.
Sonraíocht Comhlaí Globe F91 / F22 / F11
| Mír | Sonraíochtaí |
| Caighdeán Dearaidh | API 623 / ASME B16.34 / BS 1873 |
| Aicme Brú | Aicme 150, 300, 900, 2500 |
| Trastomhas Ainmniúil | DN80 (3"), DN100 (4") |
| Cineál Ceangail | Flanged (RF/RTJ) nó Butt-Weld (BW) |
| Teocht Oibre | F11/F22: Níos lú ná nó cothrom le 570 céim ; F91: Níos lú ná nó cothrom le 650 céim |
| Suíochán Crua-aghaidh | Stellite 6 (cóbalt-cóimhiotal bunaithe) - Éigeantach do HTHP |
| Oibríocht | Roth láimhe, Bevel Gear, nó Actuator Leictreach |
Tógáil & Dearadh Struchtúrtha
I gcás aicmí -ardbhrú (Aicme 900–2500), tugann an dearadh tús áite do shláine séalaithe faoi leathnú teirmeach:
Ceangal Bonnet:
Aicme 150–600: Bonnán Bolted (BB)le gaiscéid créachta bíseach nó hailt fáinne.
Aicme 900–2500: Bonnéad Séala Brú (PSB). De réir mar a mhéadaíonn brú inmheánach, méadóidh an fórsa séalaithe ar an gasket, rud a choscann sceitheadh de bharr scíthe boltaí ag teochtaí arda.
OS&Y (Scriú Lasmuigh agus Cuing):Tá na snáitheanna gais lasmuigh de shreabhadh an mheáin, rud a chinntíonn go bhfanann siad bealaithe agus cosanta ó-chreimeadh ar theocht ard.
Dearadh Diosca:
Cineál breiseán:Caighdeán le haghaidh seirbhíse ar / as.
Cineál Rialála:Deartha le haghaidh feidhmchláir throttling.
Dearadh Cúltaca:Ceadaíonn sé pacáil gas a athsholáthar fad is atá an chomhla sa suíomh iomlán oscailte.
líníocht na cruinne comhla-DN100-aicme DN802500 900 300 150-F91 F22 F11 A105
Tábla Toise (Tar. Luachanna bunaithe ar ASME B16.10)
Nóta: Tagraíonn toisí do Flanged Ends (RF). Féadfaidh sonraí iarbhír a bheith éagsúil de réir an mhonaróra.
| Aicme Brú | Méid | Aghaidh-ar-Aghaidh L (mm) | Airde H-Oscail (mm) | Meáchan WT (kg) |
| Aicme 150 | DN80 (3") | 241 | 420 | 45 |
| DN100 (4") | 292 | 510 | 75 | |
| Aicme 300 | DN80 (3") | 318 | 480 | 65 |
| DN100 (4") | 356 | 580 | 110 | |
| Aicme 900 | DN80 (3") | 381 | 650 | 180 |
| DN100 (4") | 457 | 780 | 260 | |
| Rang 2500 | DN80 (3") | 578 | 850 | 380 |
| DN100 (4") | 673 | 1100 | 550 |
Comparáid Ábhar & Sonraí Feidhmíochta
| Ábhar (ASTM) | Comhdhéanamh Ceimiceach | Buntáiste |
| F11 | 1.25Cr-0.5Mo | Cruach bonn-resistant teasa; friotaíocht maith hidrigine. |
| F22 | 2.25Cr-1Mo | Cruach tipiciúil frith-hidrigine; a úsáidtear i bpróiseáil hidrea-HTHP. |
| F91 | 9Cr-1Mo-V-Nb | Grád Sárcriticiúil; neart réabtha an-ard; laghdaíonn tiús bhalla comhla. |
Gnéithe & Feidhmchláir
Gnéithe:
Friotaíocht ar Chreimeadh:Bíonn suaiteacht shuntasach ag comhlaí cruinne. Gné comhlaí F91/F22Stailit 6-aghaidh crua ar an suíochán agus ar an diosca (Cruas HRC 40-45) chun creimeadh gaile ardluais a sheasamh.
Zero-Séalú Sceitheadh:Comhlíonann cruinneas-dromchlaí suíocháin lapaithe caighdeáin tástála brú API 598 le haghaidh múchta docht-.
Oibríocht Ard-Temp Smooth:Múchadh, tempered, agus nítrídítear na gais chun gal a chosc nó a urghabháil faoi strus ard teirmeach.
Feidhmchláir:
Gléasraí Cumhachta Teirmeacha:Príomhlínte gaile, córais uisce beatha d'aonaid shárchriticiúil agus ultra-sárchriticiúil (F91/F22 go príomha).
Scaglanna Peitriceimiceacha:Aonaid hidrigine, cóic moillithe, agus aonaid scoilteadh catalaíoch a láimhseáil-ola/gás ar ardteocht (F22 go príomha).
Córais Boiler:-leithlisiú gaile ardbhrú, draenáil agus príomhlínte uirlisí.

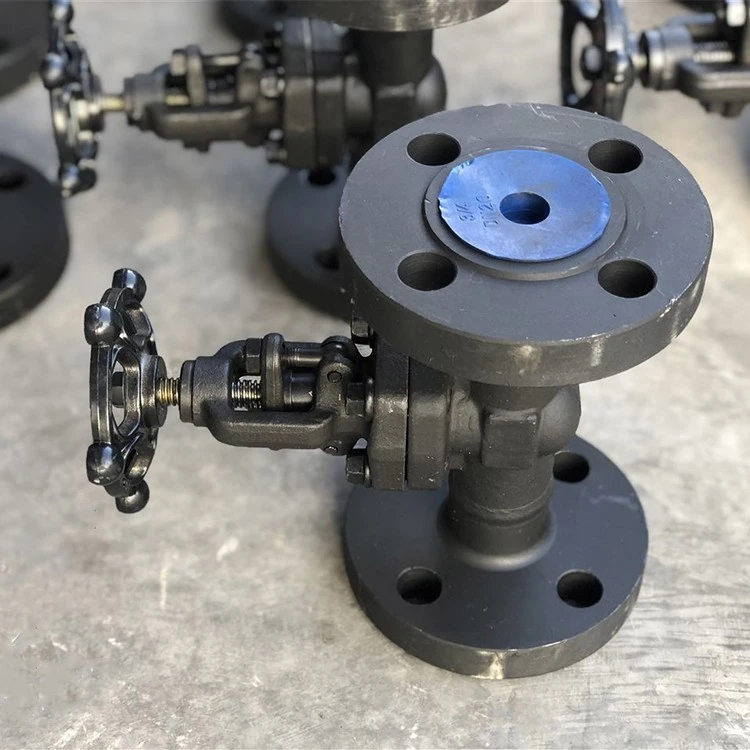

Ceardlann comhla cruinne GNEE
CCanna
Cad é ábhar ASTM A182 F91?
ASTM A182 F91is cruach cóimhiotail ard-neart, brionnaithe é (cruach martensitic 9Cr-1Mo go sonrach) atá deartha le húsáid i dtimpeallachtaí ardteochta agus ardbhrú. Go minic dá ngairtear "Grád 91," is é an t-ábhar "caighdeán óir" do stáisiúin chumhachta agus scaglanna nua-aimseartha.
Cad é ábhar A182 grád F11?
ASTM A182 Grád F11cruach bhrionnaithe ísealchóimhiotail ar a dtugtarCruach "Cr{0}}Mo" (Cróimiam-moluibdín).. Tá sé ar cheann de na hábhair is mó a úsáidtear le haghaidh seirbhíse ardteochta sna tionscail chumhachta agus pheitriceimiceacha.
Cad é ábhar F22 i gcomhlaí?
ASTM A182 F22is cruach-dleachta trom, íseal-brionnaithe cóimhiotail í ar a dtugtar go cáiliúil2.25Cr-1Mo cruach. Is “céim chun cinn” ó F11 é, rud a sholáthraíonn neart agus friotaíocht teasa i bhfad níos fearr do chomhlaí a úsáidtear i gcórais ardbhrú criticiúla.
