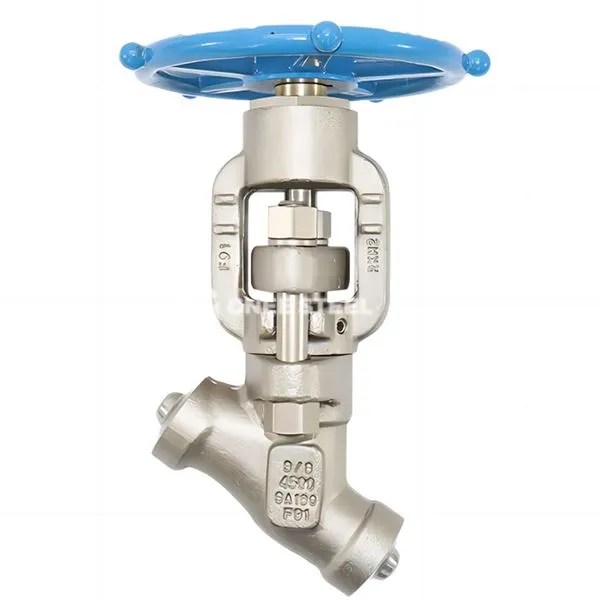

Comhla cruinne ardbhrú y cineál y

Is comhla stad speisialta é Comhla Globe Y-Type Y-Cineál atá deartha le haghaidh dálaí oibre ardbhrú. Tá a chorp comhla múnlaithe Y agus déantar an meán a ghearradh as nó a rialáil ag ardú líneach agus titim an diosca comhla.

Gnéithe ‌
Design Dearadh Friotaíocht Sreafa‌

Tá an cainéal sreafa Y-chruthach gar do líne dhíreach, rud a laghdaíonn an fhriotaíocht sreafa níos mó ná 60%, le héifeacht shuntasach sábhála fuinnimh;
Laghdaíonn dearadh dromchla thánaisteach an diosca comhla an damáiste creimthe den dromchla ina saothraítear rónta ag an meán ardbhrú.
‌Andation go dálaí oibre an -mhór ‌

Sroicheann friotaíocht brú aicme 2500lb (42MPa) ‌, agus tá an lamháltas teochta ag raon ó {-196 go 540 céim ‌;
Cuireann an comhlacht comhla cruach chrome-Molybdenum (F91\/F92) in aghaidh creimeadh gaile supercritical ag 540 céim ‌.
Seal Séala iontaofachta ‌

Suíochán comhla lárnach + séala crua miotail, le saol seirbhíse de níos mó ná 100, 000 oscailtí agus dúnadh ‌;
‌ Struchtúr féin-thréigthe ‌: Dá airde an brú meánach, is é an séala níos déine an séala.
‌ Cumraíocht struchtúrach inghlactha‌

Is féidir an clúdach comhla a dhearadh mar shnáithe, táthaithe nó inscortha;

Tacú le tiomáint leictreach\/aeroibrithe chun rialú uathoibríoch a bhaint amach.

‌ DENSENT STANDACHT‌: Lean ASME B16.34 (Rátáil Brú-Teochta)
‌ Fad Struchtúrach ‌: Sonraíocht dhlúth ASME B16.10 a chomhlíonadh, thart ar 20% níos giorra ná an caighdeán náisiúnta
‌ Leibhéal Bressure ‌: Clúdaíonn sé Aicme 150 ~ 2500lb (suas le 42MPA)
Sonraíocht Deireadh Deiridh: Táthú Soicéad (ASME B16.11) nó Táthú Butt (ASME B16.25)
‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌
Cruach Carbóin (A105)
Cruach dhosmálta (F304\/F316)
Cruach cróimiam-Molybdenum (F91\/F92)
Dromchla Dromchla: cumhdach cairbíde stellite (Stellite 6\/21, cruas níos mó ná nó cothrom le HRC55)
‌InsPection Standard‌: API 598 Tástáil Sceite (Leibhéal VI Zero Sceite)



Comhla cruinne ardbhrú y cineál y



Feidhmithe

• Peitriceimiceáin

Píblínte ionraoin agus asraon imoibreora hidrigine (Aicme 1500lb+);
Gléas ardbhrú eitiléine (ábhar atá frithsheasmhach in aghaidh sulfair NACE MR0175 Deimhnithe).

• Energy Energy Energy‌

Gléasra Cumhachta Teirmeach Príomhphíblíne Gaile (540 céim \/25MPA);
Córas uisce beatha coire (séala bellows chun sceitheadh ​​a chosc).

• ‌Deep meáin fhuar agus speisialta ‌

Córas stórála agus iompair GNG (-196 céim chomhla comhla cruach dhosmálta fuar fuar);
Iompar aigéad íonachta ard (suíochán comhla líneáilte PTFE le haghaidh friotaíochta creimthe).

• Fuinneamh Fuinnimh agus Miotalóireacht Neoclear‌

Córas fuaraithe cúnta oileán núicléach (struchtúr tinedhíonach uile-mhiotail);
Píblíne gáis foirnéise soinneáin (líneáilte le cóimhiotal atá frithsheasmhach in aghaidh na gcáithníní).
