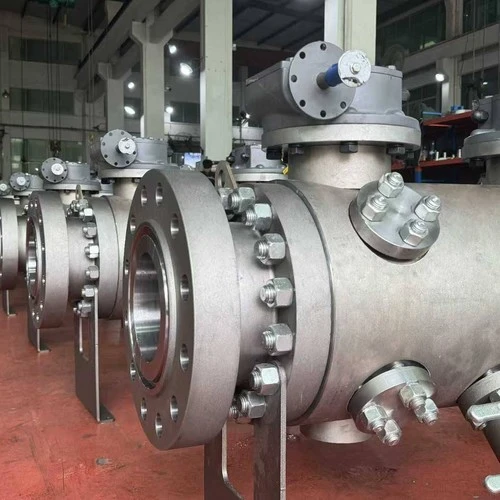

AnComhla liathróid API 6D DBBIs comhla aonrúcháin ceathrú -casadh í a úsáideann dhá shuíochán neamhspleách agus fuil cuasáin chun píosa píblíne a aonrú agus a chruthú go bhfuil sé depressured sula dtosaíonn an obair. Tógtha go API 6D le suíocháin féin-mhaolaithe (SPE), clúdaíonn sé NPS 2–56 (DN 50–1400), Aicme ASME 150–2500, agus ábhair choirp ó ASTM A216 WCB go déphléacsach F51, rátáilte ó −46 céim go +210 céim .
Is éard atá i gcomhla liathróid bloc dúbailte agus bleed (DBB) ceathrú{0}comhal aonrúcháin cas a sholáthraíonn aonrú dhá bhac fíoraithe na feidhme DBB trí chonair sreafa na comhla liathróide. Sainmhíníonn API 6D bloc dúbailte agus bleed mar chomhla singil le dhá dhromchla suíocháin a chuireann bac ar bhrú ón dá cheann agus a sholáthraíonn aeráil chuas. Déanann comhla liathróid é seo a bhaint amach trí shuíocháin earrach-fuinnmhithe, féin{{{{{}}) a shásaíonn gach ceann acu sa tástáil suíocháin ó gach taobh ag 1.1 uair an bhrú rátáilte. Mar chomhla liathróid API 6D DBB le haghaidh ola agus gáis, GNL, scagadh agus dleacht cheimiceach, tógtar é i déphléacs ASTM A216 WCB go ASTM A995 agus cuirtear dhá chomhlaí bloc agus spól in áit chun hailt flange a ghearradh suas le 66%.
Sonraíochtaí Teicniúla
Is é raon méide comhla liathróid DBB ná NPS 2–56 (DN 50–1400) agus baineann rang brú na comhla liathróide DBB Aicme ASME 150–2500; freastalaíonn dearaí ar snámh ar NPS 8 / Aicme 600 agus clúdaíonn dearaí gléasta trunnion an raon iomlán, mar sin leanann an rogha comhla liathróid snámhphointe vs trunnion méid agus brú. Luaitear luachanna lasmuigh den raon seo de réir na mbileog tionscadail.
Raon soláthair
| Paraiméadar | Raon caighdeánach | Nóta |
|---|---|---|
| Méid | NPS 2–56 (DN 50–1400) | Snámh is coiteann do NPS 8 / Aicme 600; Clúdaíonn trunnion raon iomlán |
| Rang brú | Aicme ASME 150–2500 (PN 16–PN 420) | Sroicheann leaganacha tobair API 6A 15,000 psi |
| Teocht | −46 céim go dtí +210 céim | Boinéad leathnaithe le haghaidh crióigineach; suíochán miotail go dtí +540 céim |
| Caighdeán dearadh | API 6D, ASME B16.34, EN ISO 17292 | Rialaíonn sonraíocht an tionscadail má luaitear é |
| Aghaidh-le-aghaidh | API 6D / ASME B16.10 | B16.10 patrún gearr do NPS Níos mó ná nó cothrom le 24 |
| Críochnaíonn | RF, RTJ, BW, SW | ASME B16.5 / B16.47 / B16.25 / B16.11 |
| Leamh | Iomlán / laghdaithe | Tórramh iomlán le haghaidh línte piggable |
| Oibríocht | Luamhán, fearas, aeroibrithe, leictreacha, hiodrálacha | Ceap gníomhachtaithe ISO 5211 |
| Socrú suíocháin | DBB (SPE/SPE), DIB-1 (DPE/DPE), DIB-2 (SPE/DPE) | Luaigh ar ordú |
Ábhair choirp agus Baile Átha Troim (neart toraidh)
| Ábhar (ASTM) | Cineál | Min. toradh (MPa) | Min. teanntachta (MPa) |
|---|---|---|---|
| A216 Gr. WCB | Teilgthe cruach carbóin | 250 | 485 |
| ASTM A352 Gr. LCC | Teilg cruach carbóin íseal-teocht | 240 | 450 |
| A105 / A350 LF2 | Carbón brionnaithe / LT carbóin | 250 | 485 |
| A182 F304 / F316 | 304/316 dhosmálta | 205 | 515 |
| ASTM A351 CF8M | teilgthe 316 SS | 205 | 485 |
| A995 Gr. 1A (F51) | Déphléacsacha | 450 | 655 |
| A182 F51 / F53 | Déphléacsacha / super-déphléacsacha | 450 / 550 | 655 / 795 |
Roghnú leithlisithe: DBB vs DIB
| Socrú | Suíocháin | Faoiseamh cuas | Cathain a shonrú |
|---|---|---|---|
| DBB | 2 × SPE (féin-fhaoiseamh) | Uathoibríoch go líne | Píblíne caighdeánach, seirbhís leachtach, imní faoisimh theirmeach |
| DIB-1 | 2 × DPE (déthreo) | Comhla faoisimh sheachtrach ag teastáil | Aonrú gáis chriticiúil, ESD, séalaithe iomarcach |
| DIB-2 | 1 SPE + 1 DPE | Faoiseamh-taobh SPE féin- | Leithlisiú árthaigh óna dteastaíonn iomarcaíocht treorach |
Nóta:Is lipéad cumais é DBB, ní teaghlach comhla. Féadfar bloc dúbailte agus comhla bleed a thógáil mar chomhla liathróide, mar chomhla plocóide nó mar bhloc péireáilte-agus-chóimeáil fola; is féidir comhla breiseán a bheith ina chomhla DBB freisin. Tá comhla geata API 6D singil-bhac-agus-fuil (SBB). Deimhnigh socrú na suíochán ar an ordú i gcónaí, toisc nach sainmhíníonn ainm an táirge amháin an bac.
Feidhmchláir
Sonraítear comhla liathróid API 6D DBB cibé áit a gcaithfear alt píblíne a leithlisiú agus a fhíorú depressurized sula dtéann aonrú, cothabháil nó tástáil brú ar aghaidh.
Leithlisiú agus mucadh píblíne:Is í comhla liathróid API 6D DBB an phríomh-chomhla bloc líne ar línte ola agus gáis ó NPS 2 go NPS 56 (DN 50–1400). Cáilíonn API 6D é le haghaidh seirbhíse píblíne chuig Aicme 2500, agus deimhníonn an calafort fuilithe go bhfuil an dá shuíochán i seilbh sula ndéantar cigireacht orthu nó sula ndéantar iad a tháthú le haghaidh muc.
Stáisiúin méadraithe agus teirminéil:Ag coimeád{0}}sciortaí méadraithe aistrithe agus teirminéil feirme umar-, leithlisíonn an chomhla méadar-fheadán nó tacar caidéil ionas gur féidir é a dhíbhrú faoi chruthúnas ar fhuinneamh nialasach. Tugann an tástáil brú suíochán 1.1 × -ó gach taobh, a éilíonn API 6D, an sceitheadh doiciméadaithe-dlúth leithlisiú a éilíonn cásanna méadraithe fioscacha agus sábháilteachta teirminéil.
Múchadh éigeandála agus HIPPS:I gcórais chosanta ESD agus brú sláine ard, soláthraíonn comhla liathróid API 6D trunnion suite le haonrú DBB an bloc tapa in-athdhéanta a chosnaíonn trealamh le sruth ó róbhrú. Iompraíonn dearaí trunnion API 6D ualach suíocháin ar imthacaí, ag coinneáil chasmhóiminte actuator intuartha ó Aicme 150 go 2500 thar raon iomlán NPS 2-56.
Taobh istigh amach ón gcósta agus ón spás-teoranta-i:I gcás nach féidir le hardán nó le sciorradh dhá bhlocchomhlaí ar leith agus spól a fheistiú, cuirtear comhla liathróid amháin API 6D DBB in ionad an chomhthionóil sin agus gearrann sí hailt feansaí suas le 66 %. Titeann an meáchan suas le 60 %, agus éascaíonn an comhlacht dlúth leagan amach agus cothabháil modúil amach ón gcósta.
Ilghnéitheacha scaglainne agus pheitriceimiceacha:I scaglanna agus gléasraí ceimiceacha, leithlisíonn an chomhla codanna próisis a iompraíonn hidreacarbóin, gal nó meáin ionsaitheach ionas gur féidir iad a oscailt le haghaidh cothabhála. Cuimsíonn ábhair choirp ASTM A216 WCB, A350 LF2, A182 F316 agus déphléacsacha F51, agus tugann pacáil sábháilte dóiteáin- API 607 agus ISO 15848-1 aghaidh ar theorainneacha sábháilteachta agus astaíochtaí an ghléasra.
CCanna
Cad é an difríocht idir comhla liathróid DBB agus DIB?
Úsáideann DBB dhá shuíochán féin-mhaolaithe (SPE) agus seachnaíonn sé róbhrú cuas go dtí an líne go huathoibríoch. Úsáideann DIB-1 dhá shuíochán le héifeacht dhúbailte (DPE) le haghaidh iomarcaíochta dhá threo ach teastaíonn comhla faoisimh chuas seachtrach uaidh. DIB-2 péire SPE amháin agus suíochán DPE amháin. Leanann an rogha an riosca leithlisithe, ní ainm an táirge.
Cén raon méide agus rang brú a chlúdaíonn comhla liathróid API 6D DBB?
Cuimsíonn soláthar caighdeánach NPS 2–56 (DN 50–1400) agus Aicme ASME 150–2500 (PN 16–PN 420). Tá dearaí snámh coitianta suas go dtí NPS 8 / Aicme 600; Clúdaíonn dearaí gléasta trunnion an raon iomlán. Ritheann leaganacha beaga uirlisí tollta NPS 1/2–2.
Cén fhaisnéis atá ag teastáil le haghaidh luachan comhla liathróid API 6D DBB?
Seol cineál comhla, méid agus DN, rang ASME, comhlacht agus ábhar Baile Átha Troim, socrú suíocháin (DBB nó DIB-2), nasc deiridh, meán, teocht dearadh, modh oibríochta, cainníocht agus raon feidhme an doiciméid riachtanach (bileog sonraí, ITP, MTC, NDE).
Cad iad na deimhnithe agus na tuarascálacha tástála a chuirtear ar fáil?
Soláthraítear do gach comhla EN 10204 3.1 MTC, sliogán hidreastatach agus taifid tástála suíocháin de réir API 6D agus ISO 5208 Ráta A, agus doiciméid péinteála/pacála. Tá -iniúchadh tríú páirtí (SGS, TUV, BV) agus tionscadal ITP ar fáil ach iad a iarraidh.
Cad é an MOQ, an t-am luaidhe agus an bharántas?
Tosaíonn MOQ ó 1 phíosa le haghaidh dearaí caighdeánacha; Luaitear orduithe tionscadail de réir na mbileog. Is é an t-am luaidhe tipiciúil ná 4-8 seachtaine ag brath ar ábhar agus méid. Is é an bharántas 18 mí ón loingsiú nó 12 mhí ó choimisiúnú, cibé acu is túisce.
An féidir leat leaganacha OEM agus seirbhíse géara (NACE) a sholáthar?
Tá. Tá soláthar príobháideach lipéad (OEM) le d’ainmchlár agus pacáistiú ar fáil. Le haghaidh seirbhíse H2S, soláthraítear comhlachtaí agus Baile Átha Troim do NACE MR0175 / ISO 15156 le cruas rialaithe agus forleagan CRA ar aghaidheanna fliuchta.
An gá comhla faoisimh cuas seachtrach a bheith ag comhla liathróid DBB?
Maolaíonn DBB caighdeánach le suíocháin SPE féin-an róbhrú cuas go dtí an líne, rud a éilíonn API 6D. Ní gá ach comhla faoisimh sheachtrach a bheith ag cumraíochtaí DIB le suíocháin DPE. Dá bhrí sin is é socrú na suíochán a shonrú an chéad chéim in aon ordú DBB.
API 6D versus API 608 - cén caighdeán a bhaineann?
Clúdaíonn API 6D comhlaí píblíne; Clúdaíonn API 608 próiseas-comhlaí liathróid miotail a phlandáil. Is é an teorainn an chéad chomhla leithlisithe ag teorainn na ceallraí plandaí. Nuair a luann bileog sonraí an dá cheann, rialaíonn sonraíocht an tionscadail.
