Cur síos ar chomhla breiseán API 6D
API 6D plug valve is a valve designed for long-distance oil and gas pipelines. It complies with API 6D standard (latest 23rd edition). Its core function is to achieve reliable cutoff and flow control of high-pressure pipelines. It is suitable for onshore/submarine pipeline systems.
Gnéithe Struchtúir agus Dearaidh
Córas Séalaithe
Struchtúr DBB (Bloc Dúbailte agus Scaoileadh) nó DIB (Leithlisiú Dúbailte agus Scaoileadh)
DBB Cineál : Séala suíochán comhla dúbailte Nuair a dhúntar é, is féidir le cuas comhla brú a scaoileadh (chun coinneáil mheánach a chosc);
Cineál DIB : Séala suíochán comhla aonair, Séala déthreoch, suíochán comhla a leithlisiú go neamhspleách (iomarcaíocht sábháilteachta níos airde) .
Séala crua miotail : Tá an dromchla breiseán plátáilte cróm crua (cruas níos mó ná nó cothrom le HRC60), frithsheasmhach in aghaidh creimeadh na gcáithníní .
Modh oibríochta
Plug pluging: Nuair a osclaítear agus a dhúnann, cuirtear an breiseán ar leataobh ar dtús chun scaradh ón dromchla ina saothraítear rónta chun caitheamh a laghdú;
Córas insteallta ramhar (roghnach): Instealladh ramhar chun séalaithe ardbhrú . a fheabhsú
Sonraíocht Chomhla Breise API 6D
| Paraiméadar | Raon/cineál |
|---|---|
| Trasteorainn | NPS 2 "-48" (dn {50- dn1200) |
| Leveling Leveling | Aicme 150- aicme 2500 (uasmhéid 42MPA) |
| Fadteocht | Céim {-46 -200 Céim (ag clúdach meán teocht íseal/ardteocht) |
| Cineál Nasctha | Táthaithe go hiomlán (BW), flanged (RF/RTJ) |
Riachtanais chaighdeánacha API 6D
- Dearadh agus déantúsaíocht
Caithfidh an t -ábhar coirp comhla a bheith frithsheasmhach in aghaidh creimeadh sulfair (i gcomhréir le NACE MR0175);
Ní mór dearadh iomlán an chalafoirt (calafort iomlán) nó dearadh calafoirt laghdaithe (calafort laghdaithe) a lua go soiléir .
- Cigireacht agus tástáil
Tástáil Neart Shell : 1.5 uair an brú ainmniúil;
Tástáil Séala : Ráta sceite séala déthreoch ard agus ísealbhrú níos lú ná nó cothrom le grád ISO 5208 F;
Deimhniú um Shábháilteacht Dóiteáin : API Rite API 607 Tástáil Dóiteáin

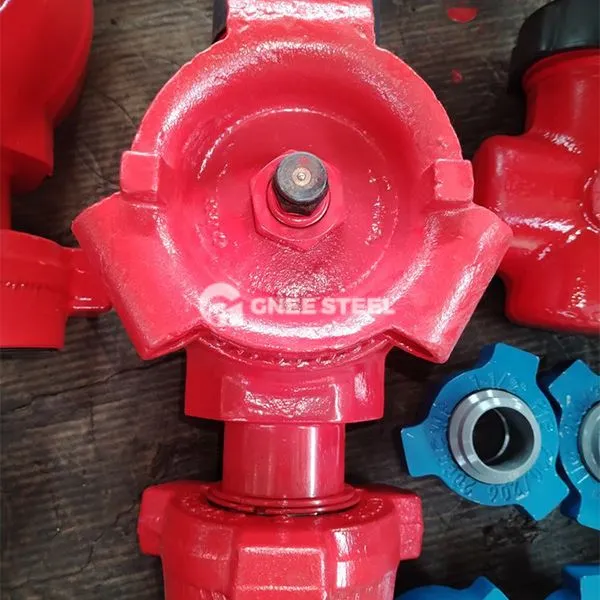

Comhla breiseán API 6D
Buntáistí
Zero SEALGE SEAL: Dearadh árachais dúbailte DBB/DIB, ag freastal ar chaighdeáin sceite dochta;
Long Life: Tá dromchla séalaithe cairbíde frithsheasmhach in aghaidh creimthe agus tá sé oiriúnach do mheáin ghainimh agus criostalach;
Saor ó Chothabháil : Níl aon phointí sceite seachtracha ag an gcomhlacht comhla táthaithe go hiomlán agus tá sé oiriúnach do phíblínte dtraipiúla/fomhuirí;
Sábháilteacht Dóiteáin: Is féidir leis an séala miotail an meán a ghearradh as tar éis don séala bog teip
