Tá cón breiseán ag comhlaí breiseán brú-chothromaithe atá suite bun os cionn. Tá comhla seiceála ar an gcuid uachtarach den chón breiseán. Nuair a bhíonn an comhla dúnta, mar gheall ar an difríocht sa limistéar trasghearrtha idir barr agus bun an chóin breiseán, cuireann an ola séalaithe ardbhrú instealladh go mbeidh an comhlacht breiseán faoi réir fórsa ardaithe aníos, ionas go mbeidh an dromchla séalaithe de is féidir an comhlacht breiseán agus an comhla a shéaladh níos fearr.
|
Cineál |
Comhla Breiseán |
|
Méid |
8''-36'' |
|
Brú Dearaidh |
300LB |
|
Tógáil |
Cineál Lubricated, Cineál Inbhéartaithe, Cineál Cothromaithe Brú, Suí Miotal |
|
Cineál Ceangail |
Ceangal Flanged |
|
Oibríocht |
Fearas Oibrithe |
|
Cód Dearaidh |
API 599 |
|
Aghaidh ar aghaidh |
ASME B16.10 |
|
Deireadh Ceangal |
ASME B16.5 |
|
Brú & Teocht |
ASME B16.34 |
|
Tástáil & Cigireacht |
API 598 |
|
Ábhar Coirp |
WCC |
|
Raon teochta |
-29 céim ~+425 céim |
|
Iarratas |
Uisce, Ola, Gás |
Sonraíocht Theicniúil
| NÍL. | Páirtainm | Ábhar |
| 1 . | Bolt . | ASTM A193-B7, A320-B8, A193-B8M |
| 2 | Cnó | ASTM A194-2H, A194-8, A{194-8M |
| 3 | Clúdach | ASTM A216-WCB ASTM A217-WC1, WC6, WC9, C5 ASTM A351-CF8, CF8M, CF3, CF3M |
| 4 | Gasket | Grafite solúbtha + cruach dhosmálta, PTFE |
| 5 | Breiseán | ASTM A216 WCB+N, ASTM A351-CF8, CF8M, CF3, CF3M |
| 6 | Corp | ASTM A216-WCB, ASTM A217-WC1, WC6, WC9, C5, ASTM A351-CF8, CF8M, CF3, CF3M |
| 7 | Gas | ASTM A182-Gr.F6a, ASTM A182-F22, ASTM A182-F304, F316, F321, F304L, F316L |
| 8 | "O" fáinne | NBR rubair búitile |
| 9 | Pacáil | Grafite solúbtha, PTFE |
| 10 | Faireog | ASTM A216-WCB, ASTM A217-WC1, WC6, WC9, C5, ASTM A351-CF8, CF8M, CF3, CF3M |
| 11 | Sreangán | ASTM A47-32510, A216 WCB |
Saintréithe comhlaí brú cothromaithe breiseán
1. Struchtúr réasúnta, ina saothraítear rónta iontaofa, feidhmíocht den scoth agus cuma álainn.
2. Tá struchtúr cothromaíochta smeach-sliseanna aige chun cothromaíocht brú agus oibriú lasc éasca a bhaint amach.
3. 3. Tá groove ola idir an comhlacht comhla agus an dromchla ina saothraítear rónta, is féidir a líonadh le ramhar séalaithe chun an fheidhmíocht ina saothraítear rónta a fheabhsú.
4. 4. Is féidir ábhair chomhpháirt agus méideanna flange a roghnú de réir na gcoinníollacha oibre reatha agus riachtanais úsáideoirí chun freastal ar riachtanais éagsúla innealtóireachta.
4. Is féidir ábhair pháirt agus méideanna flange a roghnú de réir na gcoinníollacha oibriúcháin reatha agus riachtanais úsáideoirí chun freastal ar riachtanais éagsúla innealtóireachta.

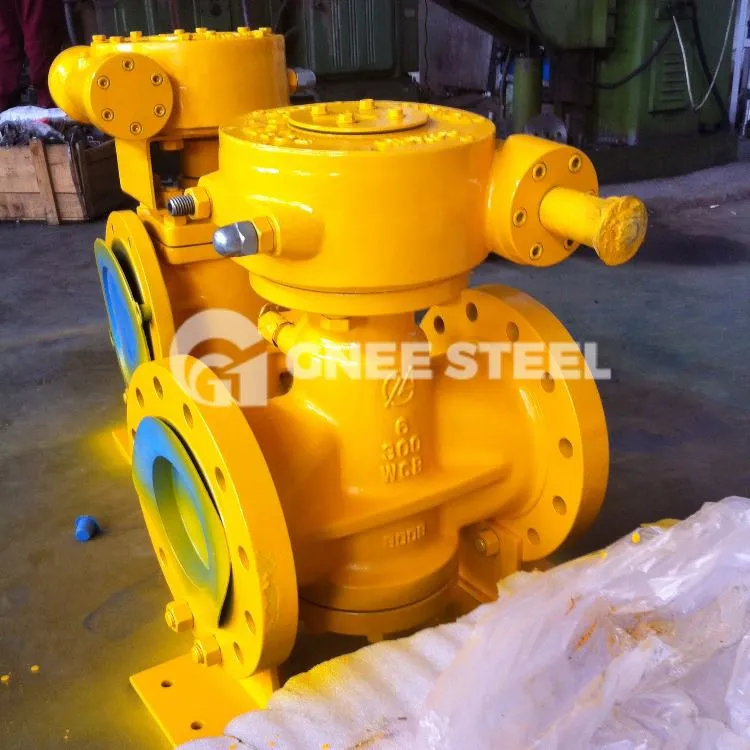

Comhla Breiseán Dúbailte Iarmhéid Brú
