Is é prionsabal oibre comhla liathróid cruach brionnaithe an comhla a oscailt nó a dhúnadh trí gas na comhla a rothlú. De ghnáth is comhla liathróid lán tollaidh í le lasc uillinn 90-chéime. Tá sé éadrom, beag i méid, is féidir é a dhéanamh i trastomhas mór, tá séalaithe iontaofa, struchtúr simplí, agus cothabháil áisiúil. Is minic go mbíonn an dromchla séalaithe agus an dromchla sféarúil i stát dúnta agus ní dhéantar iad a chreimeadh go héasca ag an meán. Úsáidtear go forleathan é i dtionscail éagsúla. Aicmiú comhla liathróid cruach brionnaithe: comhla liathróid cruach brionnaithe ísealbhrú, comhla liathróid cruach brionnaithe ardbhrú.

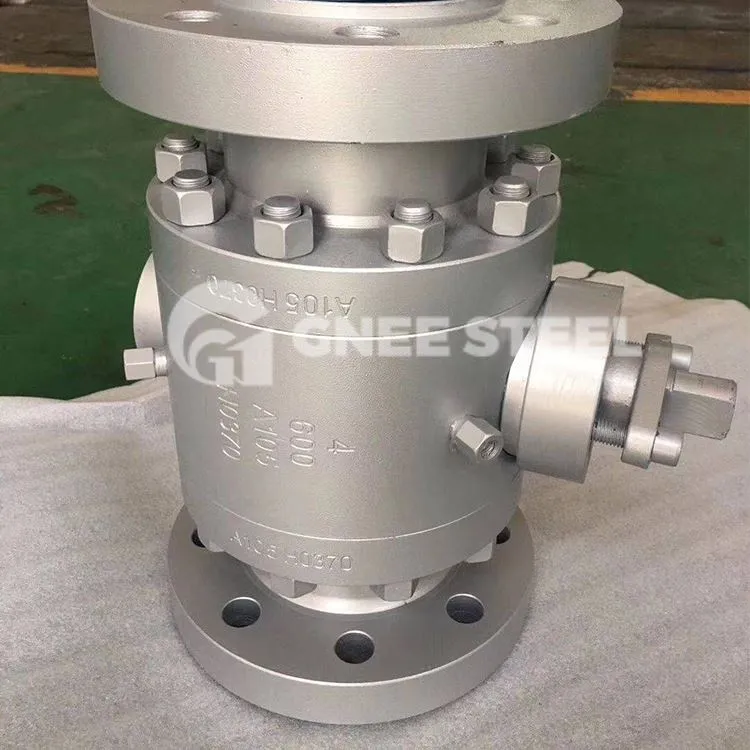

Sonraíocht Comhla Liathróid Cruach Brionnaithe API
Tógáil -Liathróid ar Snámh/Trunnion Feistithe
Ábhar Coirp -Cruach Dhosmálta Brionnaithe agus Cruach Carbóin
Suíochán -Bog nó Miotal go Miotal
Raon Méid -DN{0}}DN600
Deireadh Ceangal -Flange, SW, BW, Snáitheanna
Rátáil Brú -Aicme 150-2500, PN16-420 nó Equal
caighdeánach -Dearadh go ASME B16.34, DIN3202, API 6D, Toise Flange go ASME B16.5, EN 1092-1, Táthú Soicéad go ASME B16.11, Táthú Butt go ASME B16.9, Aghaidh-le-duine Buaileann ASME B16.10, EN558, Cigireacht agus tástáil de réir API598, EN 12266-1, API 6D
Raon teochta --20 céim F – 302 céim F (PTFE) agus -50 céim F go dtí +500 céim F (suíocháin miotail)
comhla liathróid a bhrionnú
Príomhsonraíochtaí feidhmíochta
|
brú tástála (Mpa) |
Brú ainmniúil (Mpa) |
Leibhéal brú (Rang) |
|||||||||||
|
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
25.0 |
150 |
300 |
400 |
600 |
900 |
1500 |
|
| Tástáil neart |
2.4 |
3.8 |
6.0 |
9.6 |
15.0 |
24 |
37.5 |
3.1 |
7.8 |
10.2 |
15.3 |
23.1 |
38.4 |
| Tástáil séalaithe |
1.8 |
2.8 |
4.4 |
7.0 |
11.0 |
17.6 |
27.5 |
2.2 |
5.6 |
7.5 |
11.2 |
16.8 |
28.1 |
| Tástáil aerdhíonach |
0.5-0.7 |
||||||||||||
| Teocht oibriúcháin |
PTEE Níos lú ná nó cothrom le 150 céim PPL E Níos lú ná nó cothrom le 300 céim Snáithín Carbóin Níos lú ná nó cothrom le 350 céim |
||||||||||||
| Meáin is infheidhme |
C: Uisce, ola, gal P: Aigéad Nítreach (teocht níos lú ná nó cothrom le 200 céim) R: Aigéad aicéiteach (teocht níos lú ná nó cothrom le 200 céim) |
||||||||||||
