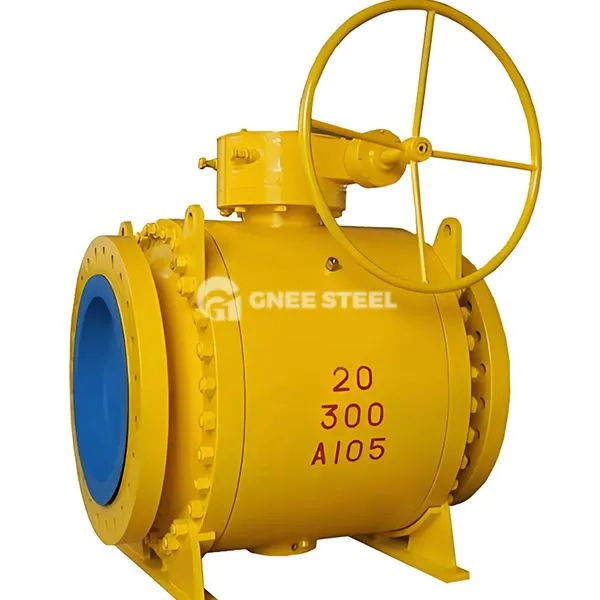

Comhla liathróid suite tolladh iomlán

Is cineál comhla liathróid é comhla liathróid trunnion iomlán le dearadh liathróid eccentric agus tiomáint trunnion mar an croí -struchtúr, tá a chonair sreafa iomlán mar an gcéanna le trastomhas inmheánach na píblíne, atá oiriúnach do shlaodacht ard, ina bhfuil cáithníní nó a chaithfidh na coinníollacha tromchúiseacha a oscailt agus a dhúnadh go tapa, a úsáidtear go forleathan i peitril, i gceimiceán agus i dtionscail eile.

Leag amach

Comhpháirteanna lárnacha:

• Trunnion agus Ball:

Trunnion don dearadh seafta éiceolaíoch, arna thiomáint ag uainíocht an liathróid chun réamh-díláithriú a tháirgeadh, an caitheamh dromchla ina saothraítear rónta a laghdú; Snasú scátháin dromchla liathróid, dearadh iomlán tolg chun a chinntiú go mbeidh an cosán sreafa gan crapadh.

• Comhlacht comhla agus suíochán:

Tá an corp comhla déanta as cruach theilgthe nó as cruach dhosmálta, agus tá an cainéal inmheánach cothrom le trastomhas na píblíne; Tá dearadh ar snámh ag an suíochán comhla, agus cruthaítear an séala tríd an liathróid a bhrú tríd an earrach nó an brú meánach.

• Gléas Tiomána:

Tacaíonn fearas worm seachtrach, gníomhaire neomatach nó leictreach, le hoscailt agus dúnadh tapa 90 céim.
Struchtúr Cúnta:

• Dearadh Dóiteáin agus Pléasctha: Struchtúr Frith-Disagement STEM, Iomarcaíocht Séala Miotail, oiriúnú do thimpeallacht ardteochta agus ardbhrú.
• Gléas frith-statach: Trí theagmháil an earraigh agus an liathróid le honnmhairiú leictreachais statach, chun pléascadh na meán contúirteach a sheachaint.

• Trastomhas ainmniúil (dn): dn 50- dn1200 (cineál mór béil), tá an cosán sreafa iomlán mar an gcéanna le trastomhas inmheánach an phíobáin.
• Rátáil brú:
• Múnlaí traidisiúnta: aicme 150- aicm900 (Caighdeán Meiriceánach), PN 16- PN40 (Caighdeán Eorpach).
• Ardbhrú saincheaptha: suas go dtí aicme2500 (42MPA), atá oiriúnach le haghaidh eastóscadh gáis domhain nó tarchur ardbhrú.
• Nasc: nasc flange (flange caighdeánach nó sínte), cineál clampála nó cineál táthúcháin.



Comhla liathróid suite tolg iomlán gnee



Gnéithe agus buntáistí

• Friotaíocht sreafa íseal agus cumas sreafa ard: Laghdaíonn dearadh iomlán friotaíocht mheánmhéide, gar do chomhéifeacht friotaíochta sreafa an phíobáin dhírigh, atá oiriúnach do chásanna sreafa ard.
• Saol atá frithsheasmhach in aghaidh agus saol fada:

Tá an liathróid agus an suíochán brataithe le cóimhiotal crua-bhunaithe nó cóimhiotal-bhunaithe, atá frithsheasmhach in aghaidh sciúradh na meán ina bhfuil cáithníní agus snáithíní.
Laghdaíonn struchtúr trunnion eccentric oscailte agus dúnadh cuimilte, méadaítear an saol dromchla a shéalú níos mó ná 30%.

• Séalaithe iontaofa:

Tá dearadh dromchla dúbailte ina shéalú (miotail/róin bhog), chun aon sceitheadh ​​a bhaint amach, córas folúis infheidhme.
Struchtúr cúitimh suíocháin ar snámh, in oiriúint go huathoibríoch don dífhoirmiúchán de bharr athruithe teochta nó brú.

• Oibriú áisiúil:

Oscailt agus dúnadh uainíochta 90 céim, chasmhóimint íseal (gan ach 60% de ghnáth -chomhlaí liathróid), tacaíocht do rialú uathoibrithe iargúlta.

Feidhmithe

• Ola & Gás:

Córas eastósctha gáis tobair ola, scoitheadh ​​ardbhrú píblíne fad-achair, rialú gáis nádúrtha ina bhfuil sulfair.

• Ceimiceach & Cógaisíocht:

Roisín ard-slaodachta, sciodar ina bhfuil catalaíoch, aigéad creimneach agus iompar meáin alcaile.

• Miotalóireacht agus Leictreachas:

Píblíne gaile ardteochta, deannach guail agus cóireáil fuinseoige, córas uisce a scaiptear.

• Cosaint Comhshaoil ​​agus Bardasach:

Cóireáil fuíolluisce ina bhfuil cáithníní soladacha, píblíne sloda ag iompar

• Inoiriúnaitheacht sna meáin: An t -aon chineál comhla is féidir a dhul i ngleic go comhuaineach le riachtanais shlaodachta ard, cáithníní agus ardbhrú, ag seachaint criostalú sna meáin nó clogging.
• Geilleagar: Laghdaíonn dearadh iomlán tolg tomhaltas fuinnimh a phumpáil, costais chothabhála níos ísle ná comhlaí geata nó cruinne.
• Sábháilteacht: Dearadh tine, pléasctha agus frith-statach i gcomhréir le API 607/6FA agus le caighdeáin éilitheacha eile.
