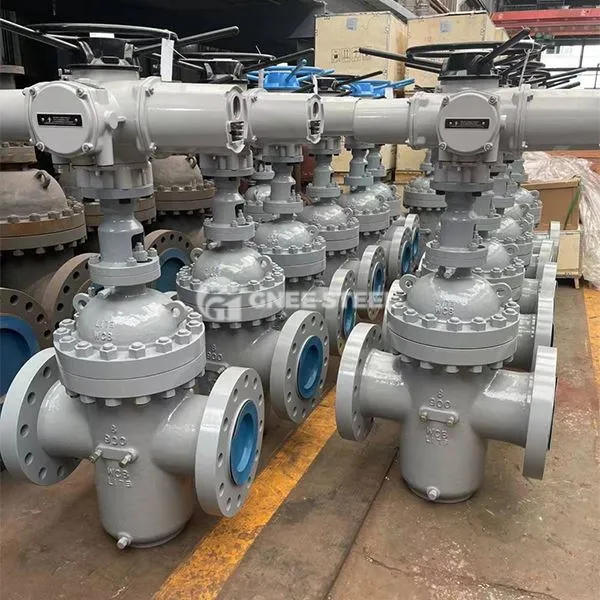

Comhla Geata Diosca Dúbailte Comhthreomhar

Is comhla comhla é comhla geata diosca dúbailte comhthreomhar (ar a dtugtar comhla geata dúbailte comhthreomhar freisin) a osclaíonn agus a dhúnann trí ghluaiseacht ingearach dhá gheata comhthreomhara, atá deartha go speisialta le haghaidh rialú scoite ar mheáin ardbhrú, ard-sreafa nó eisíontas, agus tá sé oiriúnach do chásanna peitriliam, ceimiceacha, leictreacha agus staideanna eile a bhfuil ionchorrú acu. Leanann a chroí -struchtúr caighdeáin API 600 agus GB/T 12234, ina bhfuil séala leaisteacha geata dúbailte agus friotaíocht sreafa íseal.

Sonraíocht

Trastomhas ainmniúil: DN50 ~ DN1200 (raon coiteann), dearadh tolg iomlán chun titim brú a laghdú.
Rátáil brú:
Caighdeán Meiriceánach: aicme 150- aicme2500 (suas le 42MPA).
Caighdeán na hEorpa: PN 10- PN420.
Teocht infheidhme: -196 céim (fuar domhain) go +550 céim (gaile ardteochta).
Nasc: flange (caighdeán ANSI/DIN) nó táthú, atá oiriúnach do phíblínte ardbhrú.



Comhla geata diosca dúbailte comhthreomhar gnee



Treoir suiteála comhla diosca dúbailte comhthreomhar

I. Ullmhú roimh an tsuiteáil
Cigireacht Trealamh:

Seiceáil an bhfuil an corp comhla, an geata agus an dromchla ina saothraítear rónta saor ó dhamáiste, deimhnigh go bhfuil an gníomhaire (lámhleabhar/leictreach) ag teacht leis an gcomhla agus go bhfuil na críochfoirt sreangaithe slán.
Seiceáil an bhfuil na sonraíochtaí comhla (DN, leibhéal brú) agus paraiméadair phíblíne comhsheasmhach.
Uirlisí agus ábhair:

Ullmhaigh boltaí flange, gaiscéid a shéalú (moltar gasket foirceanta miotail graifíte), ramhar, spanner, leibhéal agus mar sin de.
Ii. Treo suiteála agus suíomh
Riachtanais suiteála ingearacha:

Treo gas: Ní mór é a chur go hingearach, tá roth láimhe nó achtúire suite ag an mbarr chun a chinntiú nach gcuireann domhantarraingt isteach ar ghluaiseacht chomhthreomhar an gheata.
Ailíniú flange: Ailíniú comhthreomhar leis an gcliathán píblíne chun dífhoirmiú an choirp comhla a sheachaint mar gheall ar shuiteáil éigeantach (calabraithe le leibhéal).
Cumraíocht comhla sheachbhóthar (más ann dó):

Sula suiteáladh é, is gá an comhla seachbhóthar a oscailt chun an difríocht brú idir an ionraoin agus an t-asraon a chothromú agus an fhriotaíocht oscailte a laghdú (is infheidhme maidir le córais ardbhrú).
Iii. Céimeanna suiteála
Nasc flange:

Cuir an chomhla idir an dá flange, cuir na boltaí isteach agus cuir isteach iad ar dtús chun an comhthreomhaireacht flange a cheartú, ansin bain an comhla.
Cuir an flange go dtí an phíblíne chun a chinntiú nach dtitfidh an slaig táthú isteach i gcuas an chomhla (is gá an balla inmheánach a ghlanadh tar éis táthú).
Socrú comhla:

Ar ais chun an chomhla a shuiteáil, de réir an ordaithe trasnáin i 3 huaire, laghdaigh na boltaí go cothrom (an chasmhóimint deiridh de réir na gceanglas caighdeánach).
Ní mór do chomhlaí tolg iomlána a sheiceáil an bhfuil trastomhas inmheánach na píblíne níos mó ná nó cothrom le trastomhas inmheánach an chomhla, chun cur isteach idir an pláta féileacán agus an phíblíne a chosc.
Coimisiúnú Actuator:

Tar éis an t -aisteoir leictreach/aeroibrithe a shreangú, é a oscailt de láimh go céim oscailte 50% agus ansin é a fhuinnmhiú chun a fhíorú go bhfuil an treo oscailte agus dúnta ag teacht leis an tásc.
Tástáil an gníomh lasc-stróc iomlán chun a chinntiú nach bhfuil aon jamming (gá spás a chur in áirithe chun an gas comhla a leathnú)
