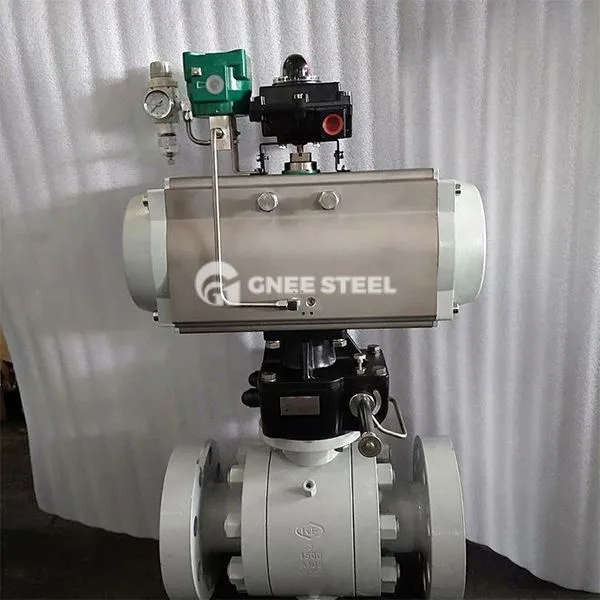

Ardbhrú{2- bealaíCur síos ar chomhlaí liathróid
Tá comhla liathróid dhá bhealach ardbhrú deartha go speisialta le haghaidh meán-bhrú-bhrú. Glacann sé comhlacht comhla dhá phíosa (príomhchomhlacht comhla + comhlacht comhla cúnta) agus struchtúr nasc flange. Tá an meán oscailte agus dúnta nó déantar an treo sreafa a rialú tríd an liathróid a rothlú 9 0. Tá sé oiriúnach do chásanna ardbhrú Aicme 150 ~ 2500lb (PN1.0 ~ PN420).
Cuimsíonn an croí -struchtúr:
Split Valve Body : Tá na príomhchomhlachtaí comhla agus comhla cúnta ceangailte le boltaí nó flanges, atá áisiúil do chothabháil agus do athsholáthar séala;
Design Design Bloating/Seasta:
Ball infloating: Cuireann an brú meánach an liathróid chun an fáinne ina saothraítear rónta a bhrú, atá oiriúnach do bhrú meánach agus íseal (níos lú ná nó cothrom le PN25);
Fixed Ball : Tá an liathróid socraithe ag na gais uachtaracha agus íochtaracha, agus tá an suíochán comhla séalaithe go snámh, atá oiriúnach do bhrú ard-ard (níos mó ná nó cothrom le PN420);
FOIRM SÍNIÚ: Séala cairbíde (frithsheasmhach in aghaidh teochta go 425 céim), séala bog PTFE (níos lú ná nó cothrom le 180 céim), sroicheann leibhéal sceite leibhéal ANSI VI.
Ardbhrú{2- bealaíSonraíocht comhlaí liathróid
|
DN |
DN15 ~ 200mm |
|
Brú ainmniúil |
1.6 ~ 42MPA (caighdeán brú eile, cuir in iúl le do thoil agus tú ag ordú) |
|
Ábhar coirp |
WCB (C), SS304 (P), SS316 (R) |
|
Ábhar ina saothraítear ina shéalú |
PTFE (F), ppl (ppl), miotail crua (h), cóimhiotal crua (y) |
|
Teocht mheánach. |
W2: -20 ~ 150 Céim W3: -20 ~ 250 Céim W4: -29 ~ 425 Céim |
|
Modh ceangail |
Flange, weld butt, snáithe baineann |
|
Achtúire aeir |
Sraith JLAT, Sraith Jlaw, Sraith Actuator LMPORTED |
|
Modh gníomhaíochta |
Gníomhaíocht dhúbailte, aon ghníomhú amháin dúnta de ghnáth, ag gníomhú de ghnáth ar oscailt de ghnáth |
|
Achtúire leictreach |
Sraith JLA, Sraith JLB, Sraith Actuator LMPORTED |
|
Modh rialaithe |
Cineál lasc caighdeánach, cineál rialaithe lntegral, cineál lasc lárnach, cineál bus allamuigh |
Ardbhrú{2- bealaíComhlaí liathróid
Samplaí feidhmithe agus samhail
Petrochemical: Olaí agus aigéid ard-bhrú agus ardbhrú a rialú (mar shampla Q41F -16 P comhla liathróid cruach dhosmálta); ENGERERY and Power: Píblínte gaile agus córais choire (ar nós comhlaí liathróid ardbhrú neomatach sraithe BKH); Córas hydraulic: Athrú ciorcad ola hiodrálacha (mar shampla comhla liathróid cruach charbóin ard-bhrú KHB); Meáin Special: Gáis chreimneacha (mar shampla Cruach Dhosmálta 316L + Teaglaim Séala Carbide).
Pointí roghnúcháin agus suiteála
Moltaí Moltaí maidir le hAon: Cásanna Brú Brú: Cuir tús áite a thabhairt do struchtúr liathróid sheasta + séala cairbíde, atá oiriúnach le haghaidh oscailt agus dúnta go minic agus ualaí tionchair; Media meáin chumarsáide: Roghnaigh 316/316L Comhla Comhla Cruach Dhosmálta, nó Dromchla plátáilte nicil; Caighdeán Caighdeánach: Sonraíochtaí flange píblíne a mheaitseáil (mar shampla ASME B16.5, HG/T20592). Sonraíochtaí suiteála:
Ní mór na boltaí flange a ghéarú go siméadrach chun dífhoirmiú an choirp comhla agus an sceitheadh a sheachaint;
Ní mór an spás oibriúcháin gas comhla (níos mó ná nó cothrom le 90 céim) a chur in áirithe, agus ní mór lasc teorann a bheith feistithe ar an ngníomhaire neomatach/leictreach.
