Cur síos ar chomhla liathróid trí bhealach neomatach trí bhealach
Is comhla uathoibríoch é comhla liathróid neomatach trí bhealach a spreagann an croí comhla chun rothlú trí aer comhbhrúite chun atreorú meánach, comhbhrístí nó athrú treo sreafa a bhaint amach. De réir struchtúr an chainéil, is féidir é a roinnt ina:
L Cineál: Úsáidte chun dhá bhealach ingearach a athrú chun dáileadh sreafa meánach a bhaint amach.
T Cineál: Tacaíonn sé le hidirnascadh trí chainéal nó aon chainéal a dhúnadh, atá oiriúnach do chásanna lasctha atreorú, cumar agus treo sreafa.
Croí -struchtúr
Actuator neomatach :
Single-acting: Braitheann sé ar athshocrú an earraigh, atá oiriúnach do chásanna dúnta uathoibríocha nuair a chailltear an t-aer.
Acting-Acting: Éilíonn tiomáint aeir déthreoch, foinse aeir seachtrach seasamh comhla a choinneáil.
Is é an brú foinse aeir tiomána ná barra 5-7, agus is féidir gabhálais amhail lasca teorann, suíomh agus comhlaí solenoid a fheistiú go roghnach chun cianrialtán a bhaint amach.
Corp Body agus Ball Core:
Valve Body Ábhar: Cruach theilgthe, cruach dhosmálta (mar shampla 304/316) nó plaisteach (cásanna atá frithsheasmhach in aghaidh creimthe), raon trastomhas DN 15-300 mm, friotaíocht brú 1. 6-6. 4MPa.
Design Croí -Dearadh :
Ní nascann an croí liathróid L-cineál ach dhá bhealach ingearacha, le struchtúr éadrom agus chasmhóimint íseal.
Baineann croí an liathróid T-Type úsáid as séala ceithre shuíochán, ar féidir leis stádas nasctha na dtrí chainéal a rialú go solúbtha, ach teastaíonn chasmhóimint tiomána níos airde uaidh.
Components :
Soft Seal: Polytetrafluoroethylene (PTFE) Fáinne róin, frithsheasmhacht in aghaidh teochta -30 céim ~ 180 céim, chun ina saothraítear rónta saor ó sceitheadh a bhaint amach.
Hard Seal : Cairbíd a fhorleagan, frithsheasmhacht in aghaidh teocht ard suas le 250 céim, atá oiriúnach do ghaile ardbhrú nó do mheáin chreimneacha.
Sonraíocht Chomhla Liathróid Aeroibrithe Trí Bhealach
|
Mír |
Comhla liathróid neomatach trí bhealach | ||
|
Caighdeáin Infheidhme |
GB, DIN, ANSI, ASME, JIS, API |
||
|
Raon méide |
DN15 go DN200, 1/2 "go 8" |
||
|
Mód Gníomhach |
Tá gníomhú dúbailte, tuairisceán sping (gníomhú aonair) ar fáil |
||
|
Brú soláthair aeir |
2.5 go 8bar |
||
|
Brú oibriúcháin |
PN10/16/20/40/64 |
||
|
Chiall aschuir |
14 go 4678nm |
||
|
Tréimhse saoil |
1, 000, 000 (1 milliún) uair |
||
|
Uillinn uainíochta |
90 céim ± 4 chéim |
||
|
Ábhar coirp |
Cruach dhosmálta 304/116/316L |
||
|
Ábhar ina saothraítear ina shéalú |
NBR, EPDM, PTFE |
||
|
Bunábhar |
Cruach dhosmálta 304/116/316L |
||
|
Roghanna Struchtúir |
2 bhealach nó 3 bhealach (calafort t nó calafort l) |
||
|
Ceangal deiridh |
Trí-clampa |
||
|
Meáin is infheidhme |
Rialú uisce, aer, gás, ola, leacht, gaile |
||
|
Temp. na meán |
Raon ó {-10 go +180 céim |
||
|
Teocht chomhthimpeallach. |
Cineál caighdeánach: {-20 go +80 céim (-4 go 176 céim f) |
||
|
Gabhálais roghnacha |
Comhla solenoid Namur, lasc teorann, FRL, táscaire suímh, gléas láimhe |
||
|
Iarrchán |
Bia & Deoch, Scagadh, Díshalannú, Peitriceimiceach, Ceimiceach, Cógaisíocht, Teicstíle, Laíon & Páipéar, Mianadóireacht, Mara, Tionscail Cumhachta, Shioyard |
||

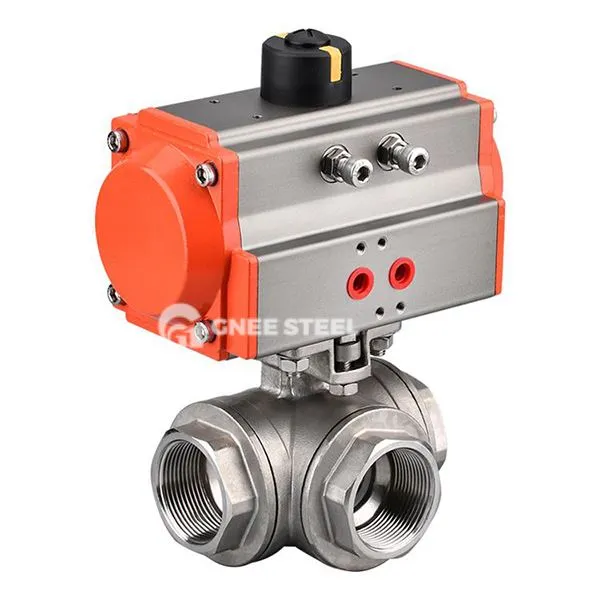

comhla liathróid neomatach trí bhealach
Buntáistí
Hear Séalaithe: Baineann an struchtúr séalaithe leaisteacha suíochán ceithre thaobh amach ná nialas sceitheadh agus is féidir leis an bhfolús a sheasamh go 6.4MPA ardbhrú.
Struchtúr Struchtúr: Laghdaíonn an flange comhtháite nó an dearadh nasctha snáithithe an riachtanas spáis suiteála agus ní éilíonn sé ar an gcomhlacht comhla a bheith dí -chomh -chomhdhlúite le haghaidh cothabhála.
Comhoiriúnacht na meán: Oiriúnach do na meáin chreimneacha amhail gás, leacht, gaile agus aigéad láidir/alcaile, agus comhlíonann an comhlacht comhla snasta sláintíochta na caighdeáin aiseipteacha bia/cógaisíochta.
RIALÚ INFHEISTÍOCHT: Tacaíonn sé le Lámhleabhar, Neomatach nó Cliste Chliste (4-20 MA Ionchur Comharthaí) Rialú ilmhód).
Iarratais
Ceimic/peitriliam:
Atreorú ola agus gáis ardteochta (mar amhábhair imoibriúcháin comhla t-chomhla), gearradh píblíne gaile ardbhrú.
Cosaint Chosanta Comhshaoil/Cóireáil Uisce:
Dosing beacht imoibrithe agus rialú measctha séarachais chun dramhaíl imoibrí ceimiceach a laghdú.
Food/cógaisíochta:
Dáileadh sreabhach aiseipteach chun éilliú iarmharach an mheáin a sheachaint.
ENGERGY/HVAC:
Rialáil chothrom ar na meáin te agus fuar sa líonra téimh chun ídiú fuinnimh a laghdú faoi 15%-20%.
