Cur síos ar chomhla liathróid a oibrítear go leictreach
Is comhla uathoibrithe é comhla liathróid leictreach a spreagann an liathróid chun rothlú trí ghníomhaire leictreach chun sreabhadh na meán píblíne a ghearradh, a nascadh nó a choigeartú. I measc na bpríomhfheidhmeanna atá aige tá cianrialú ar threo sreafa an mheán, an choigeartaithe sreafa beacht (mar shampla tréithe coigeartaithe líneach an chomhla liathróid V-chineáil) agus ag oiriúnú do riachtanais oscailte agus deiridh na gcoinníollacha oibre éagsúla (ardbhrú, ardteocht, meáin chreimneach).
2. Comhdhéanamh croí
Actuator leictreach :
Mótair chomhtháite, gléas laghdaithe agus córas rialaithe cliste, comhartha lasc tacaíochta (mar shampla 24V DC) nó comhartha aschuir (4-20 ma) chun an gas comhla a thiomáint chun rothlú.
Tá roinnt samhlacha feistithe le gléas aiseolais mótair agus uillinn sioncronach buan chun 0 a bhaint amach. 05 an dara freagra tapa agus rialú beacht ar shuíomh comhla.
Valve Body :
Valve Body : Déanta as cruach dhosmálta, as cruach theilgthe nó as plaisteach, tá an struchtúr roinnte i gcineál flange, cineál sliseog nó nasc snáithithe, agus clúdaíonn an trastomhas DN15 ~ 250mm.
Ball: Is dearadh lán-mhéadair é an liathróid chaighdeánach (tá friotaíocht sreabhach gar do phíobán díreach), agus baineann an liathróid V-chineáil amach coigeartú cóimheas sreafa trí shliotáin speisialta.
Components :
PTFE Séala bog nó séala crua miotail (mar shampla suíochán comhla carbide táthaithe), raon brú ó fholús go 6.4MPa, friotaíocht teochta -30 céim ~ 450 céim.
Is féidir le teicneolaíocht phaitinnithe (mar shampla struchtúr comhbhrú fáinne róin rubair) cosc a chur ar an meán dul isteach sa bhearna idir an liathróid agus an tithíocht comhla, ag leathnú saol na seirbhíse
sonraíocht comhla liathróid a oibrítear go leictreach
|
DN |
DN50 ~ 500mm (méid calafoirt eile, cuir in iúl le do thoil agus tú ag ordú) |
|
Brú ainmniúil |
1. 0 ~ 1.6MPA (caighdeán brú eile, cuir in iúl le do thoil agus tú ag ordú) |
|
Ábhar coirp |
Iarann insínte (Q), WCB (c), SS304 (P) |
|
Ábhar Séala |
NBR (X1), NR (X2), EPDM (X3), FPM (X4) |
|
Teocht mheánach. |
W1: -20 ~ 80 céim, w2: -20 ~ 150 céim |
|
Modh ceangail |
Flange, sliseog |
|
Achtúire aeir |
Sraith JLAT, Sraith Jlaw, Sraith JLGT, Sraith Actuator Allmhairithe |
|
Modh gníomhaíochta |
Gníomhaíocht dhúbailte, aon ghníomhú amháin dúnta de ghnáth, ag gníomhú de ghnáth ar oscailt de ghnáth |
|
Achtúire leictreach |
Sraith JLA, Sraith JLB, Sraith Actuator LMPORTED |
|
Modh rialaithe |
Cineál lasc caighdeánach, cineál rialaithe lárnach, cineál lasc lárnach, cineál bus allamuigh |

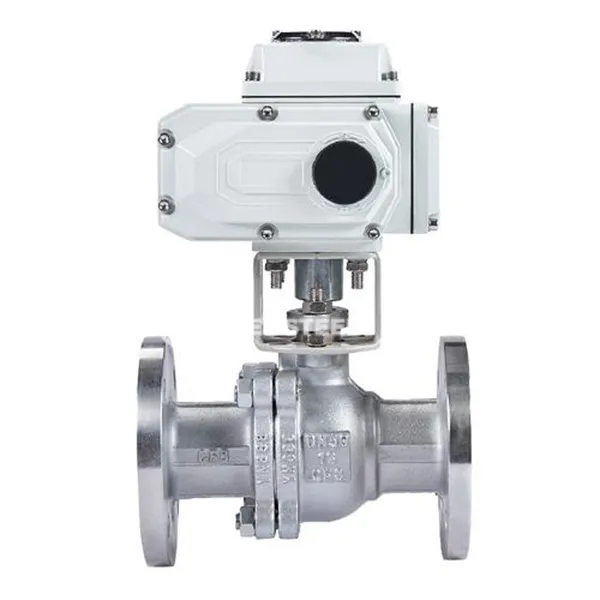

Comhla liathróid a oibrítear go leictreach
Iarratais
Ceimiceán agus Fuinneamh:
Rialú gaile ardteochta: Úsáidtear comhlaí liathróid 450 céim crua-shéalaithe le haghaidh píblínte salainn leáite nó lascadh meán teasa imoibreora.
Bainistíocht na meán creimneach: Tá comhlachtaí comhla plaisteacha (mar PTFE) oiriúnach do chórais seachadta aigéid agus alcaile láidre.
Cóireáil uisce agus cosaint an chomhshaoil:
Dosing beachtais: Laghdaíonn comhlaí liathróid V-cineál dramhaíl drugaí trí rialachán sreafa líneach.
Bia agus cógaisíocht:
Táirgeadh Aseptic: Comhlacht comhla snasta scátháin agus gan aon dearadh uillinn marbh ag freastal ar chaighdeáin sláinteachais DCD.
Aeraspáis:
Úsáidtear éadrom agus iontaofacht: comhlaí liathróide miniature (trastomhas níos lú ná nó cothrom le DN15) i gcórais bhreosla nó hiodrálacha agus is féidir leo difríochtaí tromchúiseacha agus teochta a sheasamh.
