Cur síos ar an gcomhla liathróid chalafoirt laghdaithe
Is éard atá i gcomhla liathróid laghdaithe trastomhas ná dearadh speisialta de chomhlaí liathróide, is é an príomhghné atá aige ná go bhfuil an cosán sreafa thart, ach go bhfuil an comhla ag nascadh trastomhas istigh an chosáin sreafa agus an ID píblíne mar an gcéanna, agus na píosaí oscailte agus dúnta den chosán sreafa ag trastomhas istigh an laghdaithe. Fágann an dearadh seo go bhfuil an chomhla liathróid laghdaithe trastomhas i gceanglais theicniúla, ábhair, cigireacht agus tástáil, cruth agus toisí nasctha de réir fhorálacha chaighdeáin ASME agus API.
Is iondúil go n -úsáideann comhlaí liathróid laghdaithe trastomhas le NPS6 nó thíos dearadh liathróid snámh, agus is liathróid sheasta é NPS8 nó os a chionn. Tá cineálacha éagsúla fo-mhúnlaí ina saothraítear ina shéalú, ar féidir iad a roghnú de réir dálaí oibre éagsúla, mar shampla séala bog, séala crua miotail, suíochán tinedhíonach, agus mar sin de. Is féidir struchtúr séalaithe cúnta a bhunú ag an suíochán comhla, agus is féidir comhla insteallta ramhar a chur leis an suíochán agus le codanna gas le haghaidh séalaithe sealadach i gcás éigeandála. Ina theannta sin, de réir an riachtanais, is féidir é a shíneadh chun dul in oiriúint don ócáid leagan adhlactha.
Tá meáchan an chomhla liathróid trastomhas laghdaithe thart ar 30% níos éadroime ná an comhla liathróid trastomhas iomlán, agus níl an fhriotaíocht sreafa ach thart ar 1/7 den chomhla cruinne den scoth céanna, rud a chabhródh leis an ualach píblíne agus costais a ghearradh a laghdú. Laistigh de NPS10 Sonraíocht amháin a laghdú, laghdaíonn NPS10 ~ NPS24 sonraíochtaí amháin nó dhó, braitheann NPS24 agus thuas ar an staid iarbhír.
Mar gheall ar a bhuntáistí uathúla dearaidh agus feidhmíochta, tá an chomhla seo oiriúnach go háirithe d'iarratais thionsclaíocha a éilíonn friotaíocht sreabhach laghdaithe agus ídiú fuinnimh níos ísle, mar shampla i bpíblínte tarchuir sna meáin ardteochta sna tionscail cheimiceacha, peitriliam agus gáis nádúrtha.
| modúl | Saintréithe teicniúla |
|---|---|
| Liathróid agus suíochán | Laghdú ar thrastomhas trí pholl (m.sh. DN50 → DN38), an suíochán comhla le séala crua miotail nó séala bog (PTFE) |
| Mydyding modh | Lámhleabhar (Lever/giarbhosca), actuator neomatach nó leictreach le comhéadan caighdeánaithe cearnógach (ISO 5211) |
| Bunábhar an chomhla | Cruach carbóin (Aicme 600), cruach dhosmálta (316L le haghaidh friotaíochta creimthe) nó cóimhiotail (do sheirbhís ardteochta). |
sonraíocht laghdaithe comhla liathróid chalafoirt
|
mír |
luach |
|
Baránta |
1 bhliain |
|
Tíopáil |
Comhlaí liathróid |
|
Tacaíocht saincheaptha |
OEM, ODM, OBM |
|
Áit Tionscnaimh |
Poirceallán |
|
Ainm branda |
Gnee |
|
Uimhir shamhail |
comhla liathróide |
|
Iarrchán |
Ginearál |
|
Teocht na meán |
Teocht ard, teocht íseal, teocht mheánach, gnáthteocht |
|
Cumhacht |
Hiodrálach |
|
Na meán |
Uisce a thabhairt do |
|
Méid an chalafoirt |
Dn 20- npt |
|
Leag amach |
Sábháilteacht |
|
Ainm an táirge |
comhla liathróide |
|
Áis |
WCB |
|
Ábhar coirp |
WCB |
|
Duine aitheantais |
flandaí |

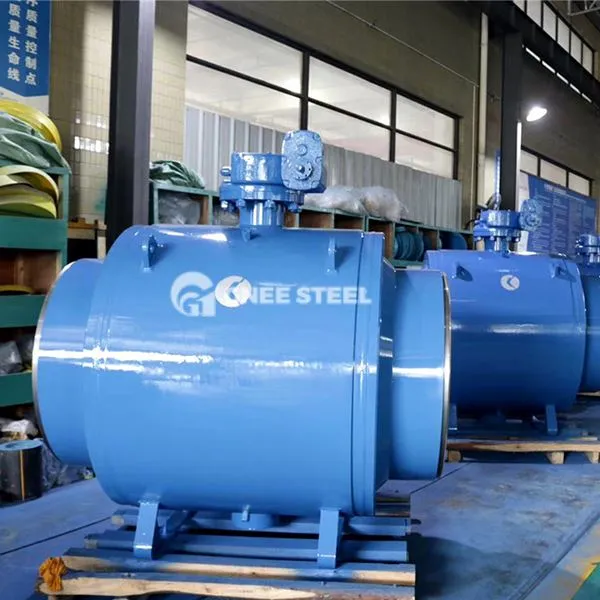

Comhla Laghdaithe Ball Calafoirt
Comhlaí Ball Laghdaithe vs Comhlaí Ball Trom Iomlán
| Téarma | Comhlaí Ball Laghdaithe Laghdaithe | Comhlaí liathróid tolladh iomlán |
|---|---|---|
| Trastomhas píopa | Níos lú ná trastomhas píopa (m.sh. DN50 → DN38) | Comhionann le trastomhas píopa (DN50 → DN50) |
| Meán infheidhme | Gáis, leachtanna slaodachta ísle | Leachtanna ard-shlaodachta, meáin ina bhfuil cáithníní soladacha |
| Costas & meáchan | Costas níos ísle 30 faoin gcéad agus meáchan níos éadroime 25 faoin gcéad | Ardchostas agus meáchan |
