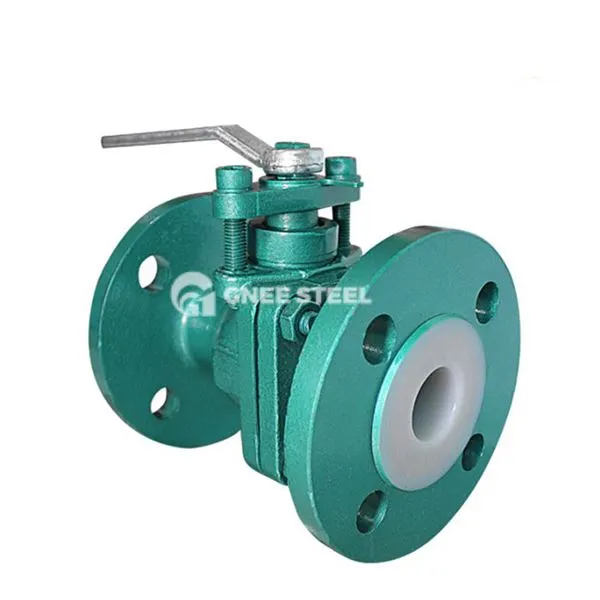

Comhla Ball WCB

Is cineál comhla liathróid é comhla liathróid WCB le cruach charbóin WCB mar ábhar an choirp comhla. Baineann sé leis an ngrád cruach teilgthe i gcaighdeán ASTM Mheiriceá, a chomhfhreagraíonn don ghrád cruach teilgthe baile Zg 230-450/zg 280-520.

‌ Tréithe ábhair ‌:
‌Composition‌: Ábhar carbóin {{{0}}.
‌Performance: Friotaíocht ardteochta (níos lú ná nó cothrom le 300 céim), friotaíocht creimthe (inoiriúnaithe d'uisce, gaile, ola agus meáin eile), ach ba cheart timpeallacht láidir aigéid agus alcaile a sheachaint.

Struchtúr agus cineál ‌ Struchtúr Cineálach ‌:

‌Valve Body ‌: Ceangal flange dhá phíosa nó trí bhealach (mar shampla Q44F -64 C, Q45F {-64 C);
‌Seal‌: Séala bog PTFE (gnáthchoinníollacha oibre) nó séala crua miotail (radhairc ardbhrú agus ardteochta);
‌Drive Mód: Lámhleabhar (fearas worm), neomatach (scoith tapaidh) nó leictreach (coigeartú cianda).
‌Common Cineálacha ‌:

Brailéad rialála bóthar: tacóidh sé le rialáil srutha líneach agus oireann sé do éiligh rialacháin conair próiseas.
‌Tree-way-way l/comhla liathróid T-T-T-cineál: a úsáidtear le haghaidh lascadh nó atreorú sreafa meánach;
Ventail gaoithe super in aghaidh caitheamh: dromchla gafa le hábhair chrua (mar shampla, carbide tungstain), oiriúnach do na meáin atá á gcontúirt le cáithníní.

Méid: DN 15- dn300

Ábhar: WCB, CF8, CF8M, CF3, CF3M

Corp dhá/trí phíosa, liathróid ar snámh

Toise Aghaidh le Aghaidh: DIN 3202 F4/F5

Deireadh flanged: DIN 2533

Brú: PN16, PN25, PN40, PN64

Cineál oibríochta: Lever, actuator giaranna worm, actuator leictreach, actuator neomatach go caighdeán ISO 5211.



Comhla Ball WCB



Iarratais
Réimsí Tionsclaíocha:
Tionscal peitriceimiceach: aonad scagtha ola, píblíne gaile, gearrtha meánach ina bhfuil ola;
Innealtóireacht um Chaomhnú Comhshaoil: Cóireáil séarachais, rialú sciodair sholadach;
Córas cumhachta: Scaipeadh uisce fuaraithe, rialú uisce beatha coire.
Suíomh Suiteála:
Príomhphíblíne Rialú On-Out, Comhéadan Deiridh Trealamh (amhail méadar gáis, grúpa caidéil).
Pointí roghnúcháin agus cothabhála
Treoir Roghnúcháin:
Leibhéal Brú: Roghnaítear PN16 ~ PN64 (Aicme 150 ~ 400) go ginearálta, agus ní mór struchtúr an choirp comhla a neartú le haghaidh radhairc ardbhrú;
Meaitseáil sna meáin: Tá gá le líneáil PTFE nó le spraeáil ceirmeach nuair a bhíonn comhpháirteanna creimneacha ann;
Mód tiomána: Is fearr tiomáint neomatach/leictreach le haghaidh radhairc oibríochta ardmhinicíochta.
Cothabháil:
Seiceáil stádas bealaithe an chomhla go rialta (gach 6 mhí), laghdaigh go 3 mhí i dtimpeallacht ardteochta;
Eisíontais ghlan taobh istigh den chorp comhla chun cosc ​​a chur ar cháithníní an dromchla séalaithe a chaitheamh;
Déantar an tástáil ina saothraítear rónta trí chromán séarachais nó trí uirlis braite speisialta.
