API 609 Triple Fritháireamh Comhla Féileacán Cur síos
API 609 Is comhla thionsclaíoch é comhla féileacán triple triple atá deartha bunaithe ar an struchtúr triple eccentric.
Struchtúr agus dearadh
Prionsabal Prionsabal Eccentric Eccentric
Déanann an t-ais gas comhla claonta ó lár an phláta féileacán agus lár an choirp comhla, agus cruthaíonn an ais uainíochta suíochán comhla uillinn chlaonta le hais chainéil an chomhla, ag baint amach oscailt agus dúnadh saor ó fhrithchuimilt agus nialas.
Glacann an dromchla ina saothraítear struchtúr cóin oblique. Nuair a dhúnfar é, ní théann an pláta féileacán agus an suíochán comhla i dteagmháil ach leis an suíomh deiridh, ag laghdú an chaitheamh agus ag leathnú an tsaoil .
Teicneolaíocht Séalaithe
Séala ilchodach multi-ciseal : Is féidir an fáinne séala pláta féileacán a roghnú ó chruachadh miotail (mar shampla 304/316+ graifít) nó ábhair bhoga (PTFE/PPL), ag cur san áireamh cúiteamh dochta ardteochta agus séala leaisteach.
Dearadh Sábháilteachta Tine : Coinníonn an struchtúr uile-mhiotail sláine séalaithe le linn dóiteáin, ag freastal ar chaighdeáin chosanta dóiteáin tionsclaíocha .
Caighdeáin agus sonraíochtaí Dearadh
API 609 Comhlíonadh : Clúdaíonn sé dearadh, fad struchtúir, nasc flange agus riachtanais tástála sceite, atá oiriúnach do leibhéil brú Aicme 150 ~ 600 (PN10 ~ PN100).
Fadtructural Fad : Leanann API 609 Catagóir B nó ISO 5752 Caighdeáin, atá oiriúnach do naisc wafer, lug agus dúbailte flange.
CAIGHDEÁIN CHUIDEACHTA: Déantar tástáil feidhmíochta a shéalú de réir API 598, agus comhlíonann an leibhéal sceite ANSI B16.104 Aicme VI (nialas sceite) .
API 609 Sonraíocht Chomhla Féileacán Fritháireamh Triple
|
Méid an chalafoirt |
Dn 10- dn2000 |
|
Baránta |
24 mí |
|
Áit Tionscnaimh |
An tSín |
|
Henáin |
|
|
Cumhacht |
Aeroibrithe, Leictreach, Lámhleabhar, Hiodrálach |
|
Teocht na meán |
Teocht ard, teocht íseal, teocht mheánach, gnáthteocht |
|
Ainm branda |
Gnee |
|
Struchtúr |
Féileacán |
|
Na meán |
Gás, uisce, ola, aigéad |
|
Tacaíocht saincheaptha |
OEM, ODM, OBM |
|
Ábhar diosca |
Cruach Carbóin, Cruach Dhosmálta, Chrome Molybdenum S. |
|
Ábhar suíochán |
NBR/EPDM/PTFE/Viton/Silicone srl |
|
Bonntáit |
Saincheaptha |
|
Caighdeán deiridh |
PN6/10/16/25/21/12/150LB/JIS5K/10K/AS2129 Tábla D/E/F |
|
Ábhar coirp |
Cruach Carbóin, Cruach Dhosmálta, Chrome Molybdeum ST |
|
Ábhar gas |
2CR13, 1CR13, Cruach dhosmálta, Cróimín Chrome S. |
|
Dath |
Saincheaptha ar iarratas |
|
Brú tástála róin |
{0. 66MPA {-4. |
|
Brú tástála bhlaosc |
{{{0}}. 9MPA -6. |
|
Pacáiste iompair |
Cás adhmaid |

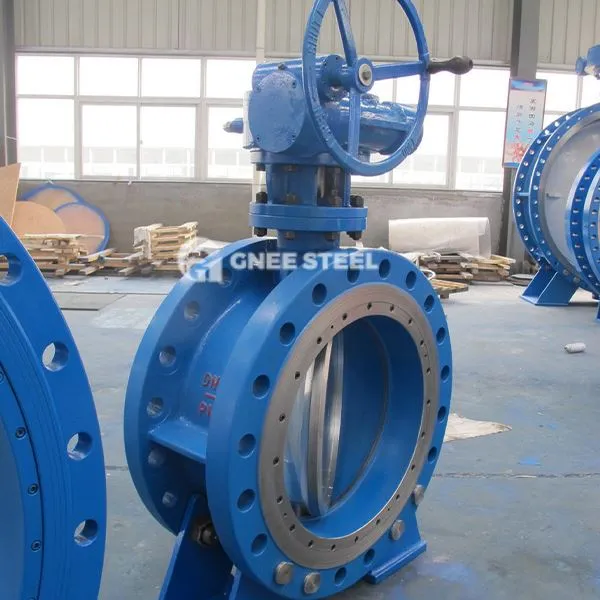

API 609 Comhla Féileacán Fritháireamh Triple
