Cur síos ar chomhla féileacán de chineál iomlán lug
Is comhla féileacán é an comhla féileacán lug iomlán atá ceangailte leis an bpíblíne tríd an struchtúr flange lug. Tá an corp comhla deartha le lugs timpeall air agus tá sé socraithe go díreach leis an bpíblíne le boltaí. Tá comhla an chomhla féileacán sliseog agus cobhsaíocht an chomhla féileacán flange aige. Áirítear leis an gcroí -dhearadh:
Modh modh comhcheangailte :
Cineál poll (cineál): Is poll bolt é an lug. Nuair a bhíonn siad á suiteáil, tá gá le boltaí fada chun dul isteach sna flanges ar an dá thaobh, atá oiriúnach do ghnáthchoinníollacha oibre.
Cineál Snáithe Inmheánach (Cineál LT): Tá snáitheanna inmheánacha ag an lug agus tá sé ceangailte leis an bpíblíne trí bholgáin ghearra, a laghdaíonn an baol go dtarlódh bolt agus a leathnaíonn an saol ina saothraítear rónta 30%~ 50%.
Valve Body Ábhar: Cruach theilgthe (WCB/LCB), cruach dhosmálta (304/316) nó cruach déphléacsacha, atá oiriúnach do NPS 2 "~ 40" (DN50 ~ DN1000) den scoth.
Struchtúr Struchtúr :
Séala miotail eccentric tríthoiseach : Tá pláta féileacán agus suíochán comhla táthaithe le cóimhiotal stellite, friotaíocht teochta níos lú ná nó cothrom le 600 céim, friotaíocht brú suas go haicme 600 (PN100).
Elastic Seal: Tá pláta féileacán leabaithe le fáinne séalaithe PTFE nó EPDM, sroicheann leibhéal sceite VI, atá oiriúnach do -20 céim ~ 150 dálaí oibre .
Sonraíocht Comhla Féileacán Cineál Lug Iomlán
|
mír |
luach |
|
Struchtúr |
Féileacán |
|
Iarrchán |
Uisce a thabhairt do |
|
Áit Tionscnaimh |
Henáin |
|
Cumhacht |
Lámhleabhar |
|
Tacaíocht saincheaptha |
OEM, ODM |
|
Baránta |
3 bliana |
|
Teocht na meán |
Meánteocht |
|
Na meán |
Gás ola uisce |
|
Ainm an táirge |
Comhla de chineál lug cruach dhosmálta |
|
Ábhar coirp |
Cruach dhosmálta |
|
Duine aitheantais |
Snáthaid |
|
Cíosa |
Cruach dhosmálta |
|
Bun |
Cruach dhosmálta |
|
Ábhar suíochán |
EPDM/NBR/PTFE |
|
Oibriú |
Bosca Lever/Gear/Penumatic/Electric |
|
Brú oibre |
Pn 10- pn16 |
|
Pacáil |
Cás adhmaid |
|
MOQ |
1 |

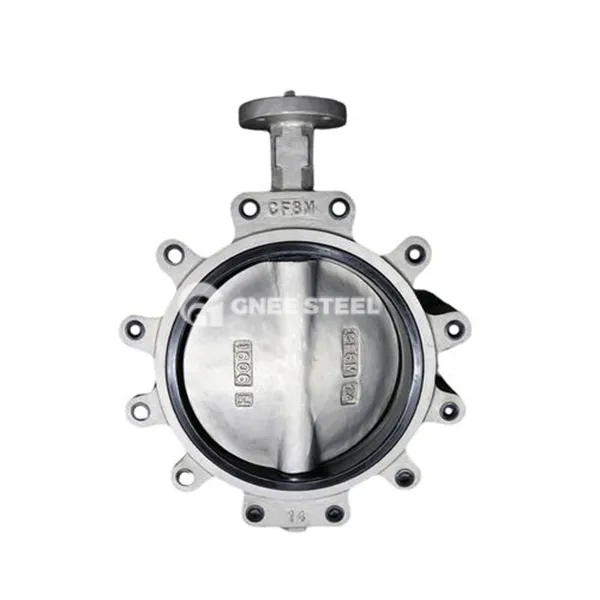

Comhla féileacán de chineál lug iomlán
Pointí roghnúcháin
Cineál Séala:
Uisce glan/aer: Is fearr séala bog EPDM, rud a laghdaíonn an costas faoi 40%.
Meáin ardteochta/creimneach: Roghnaítear séala crua stellite, a bhfuil saol friotaíochta creimthe cáithníní níos mó ná 10 mbliana nó cothrom le 10 mbliana.
Mód tiomána:
NPs níos lú ná nó cothrom le 12 "(DN300) le bosca tuirbín (chasmhóimint níos lú ná nó cothrom le 500n · m), NPs níos mó ná nó cothrom le 14" le gníomhaire neomatach (chasmhóimint níos mó ná nó cothrom le 2000n · m).
Réamhchúraimí suiteála
Ailíniú flange: Caithfidh diall a bheith níos lú ná nó cothrom le 1mm, agus ní mór boltaí a ghéarú go fiarthrasna (réamh -ualach molta: boltaí cruach carbóin 80 ~ 120n · m).
Rialú treo sreafa: Nuair a shuiteáiltear go cothrománach é, ní mór don ais gas comhla a bheith ingearach leis an talamh chun sil -leagan meánach a chosc agus a chaitheamh ar an dromchla ina saothraítear rónta.
