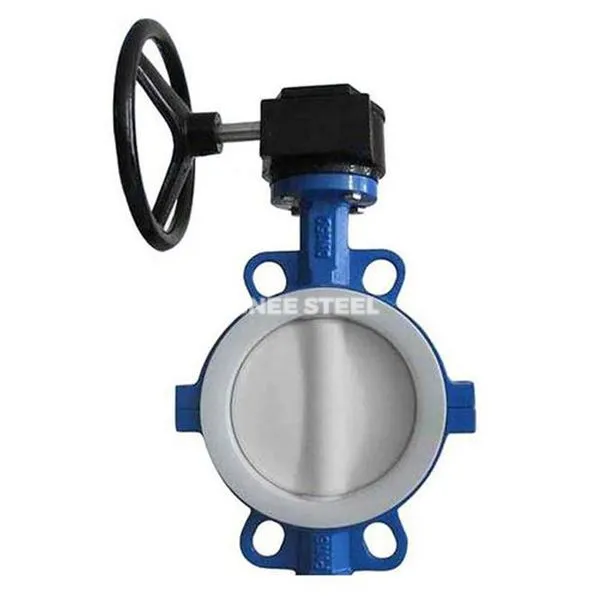

Comhla féileacán stíl wafer

Is comhla é comhla féileacán wafer atá socraithe idir dhá phíobán ag stodaí. Rothlaíonn a phláta féileacán céim 0 céim ~ 90 céim timpeall na haise chun rialú oscailte agus dúnta a bhaint amach. Tá tréithe an struchtúir dhlúth aige, meáchan éadrom (níl ach meáchan 30% ~ 50% den chomhla geata sonraíochta céanna) agus oibriú tapa. Áirítear leis an gcroí -dhearadh:

Ábhar Comhla Comhla: iarann ​​teilgthe liath (HT200/HT250), iarann ​​insínte (qt {{}}}) nó cruach dhosmálta, atá oiriúnach do phíopaí trastomhas DN50 ~ DN600.
‌ MODHORTHA NA gCOMHLACHTAÍ: Gan aon flange féinchuimsitheach, clampáilte idir flanges píopaí ag boltaí fada, ag sábháil spás suiteála ach ag cinntiú ailíniú flange.
Foirm ‌ ‌ ‌ ‌ ‌:
‌Soft Seal‌: Tá imeall an phláta féileacáin brataithe le fáinne rónta rubair nó PTFE, sroicheann an leibhéal sceite ag teocht an tseomra leibhéal VI (níos lú ná nó cothrom le 0. 1%× DN), agus is é an teocht is infheidhme ná -20 céim ~ 150 céim.
Séala crua: Tá an pláta féileacán agus an suíochán comhla táthaithe le cóimhiotal crua (mar stellite), le friotaíocht teochta níos lú ná nó cothrom le 425 céim agus friotaíocht brú suas go PN25 (2.5MPA).

Saintréithe Feidhmíochta

Buntáistí a bhaineann le rialú sreabhach
Nuair a bhíonn sé oscailte go hiomlán, is é tiús an phláta féileacáin an t -aon fhriotaíocht sreafa, laghdaítear an titim brú go 1/3 den chomhla geata sonraíochta céanna, agus tá an líneacht rialála sreafa ar fheabhas.

Baineann an struchtúr trí eccentric (mar shampla HH44X) amach gan aon fhrithchuimilt agus dúnadh, agus tá an saol seirbhíse 3 ~ 5 huaire níos faide ná an saol comhlaí féileacán traidisiúnta.

‌ Friotaíocht théamh agus friotaíocht creimthe
Tá an tsamhail chrua séala oiriúnach do cháithníní meánacha ina bhfuil (mar shampla ola agus gás ina bhfuil sulfair, fuinseog eitilte), agus is féidir leis an sciath atá frithsheasmhach in aghaidh an chreimthe creimeadh ag ráta sreafa níos lú ná nó cothrom le 15m/s.

Tá an corp comhla spraeála roisín eapocsa frithsheasmhach in aghaidh creimeadh aigéid agus alcaile, agus tá an tástáil spraeála salainn níos mó ná nó cothrom le 1000 uair an chloig gan meirge.

‌Shuiteáil agus cothabháil agus cothabháil
Laghdaíonn an nasc Clamp-Type an spás suiteála faoi 40% i gcomparáid leis an gcineál flange, ach tá eochair chasmhóiminte ag teastáil chun an réamhualach bolt a rialú (luach molta: bolt cruach carbóin 70 ~ 100n · m).

Tacaíonn an dearadh pláta comhla inbhainte le hathsholáthar an fháinne róin ar líne, agus leathnaítear an timthriall cothabhála go 3 ~ 5 bliana.



Comhla féileacán stíl wafer



Iarratais
Tionscal peitriceimiceach: Píblínte ola agus gáis i scaglanna (aicme 150 ~ 600), allmhairí agus onnmhairí umar stórála aigéad agus alcaile.
Córas Cumhachta: Rialachán Uisce Feed Coire, Túr Fuaraithe a scaipeann rialú uisce (is fearr séala crua do DN200 agus os a chionn).
Soláthar agus draenáil uisce a thógáil: Cosc ar ais le caidéal dóiteáin, Cosc ar Chóras Uisce Aerchóirithe Lárnach Foirgneamh Ard-Éadaí
