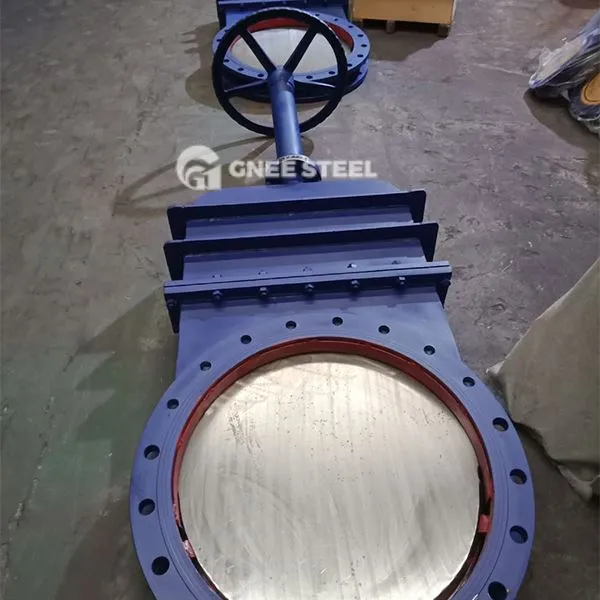

Comhlaí geata láimhe

‌ Is comhla é ‌ ‌ ‌ comhla a rialaíonn sreabhadh sreabhach trí oibriú láimhe. Is iad na codanna oscailte agus dúnta ná geataí. Tá treo gluaiseachta an gheata ingearach le treo an tsreabháin. Ní féidir leis ach oscailt iomlán nó dúnadh iomlán an mheáin a bhaint amach agus ní féidir é a úsáid le haghaidh rialachán sreafa nó throttling.

Croí -struchtúr agus comhpháirteanna
‌Main comhpháirteanna ‌:
‌Valve Body ‌: An príomhstruchtúr a fhreastalaíonn ar an gcainéal sreabhach. Ní mór an t -ábhar a chur in oiriúint do na tréithe meánacha.
‌Gate: Tá sé roinnte i ngeata dochta (réitigh dhílis) agus geata leaisteach (beagán neamhfhoirmiúil). Glacann roinnt samhlacha le dearadh comhthreomhar geata dúbailte chun séalaithe a fheabhsú.
Dromchla Dromchla ‌:
Séala séala mhéadaithe: amhail cairbíd a dhromchla (stellite 6), frithsheasmhach in aghaidh teocht ard agus creimeadh na gcáithníní.
Séala séala-mhiotail: amhail polytetrafluoroethylene (PTFE), atá oiriúnach do shreabháin ghlana.
‌Rive Gléas ‌: roth láimhe, gas comhla agus cnó gas comhla, a spreagann an geata chun ardú agus titim tríd an roth láimhe a rothlú.

Prionsabal oibre
Próiseas a oscailt agus a dhúnadh ‌:
‌Open‌: Cas an roth láimhe deiseal, spreagann an gas comhla an geata chun ardú go hingearach, go hiomlán as an gcainéal sreafa, agus cruthaíonn sé cainéal gan bhac.
‌Close‌: Cas an roth láimhe go tuathalach, cuirtear an geata síos chun an suíochán comhla a fheistiú go docht chun gearradh rónta a bhaint amach.
Meicníocht ‌sealing ‌:
‌Wedge Seal ‌: Cruthaíonn an geata uillinn dinge (50 céim de ghnáth) leis an suíochán comhla, agus cabhraíonn an brú meánach le héifeacht an tséalaithe a fheabhsú.
‌ Cúiteamhlaisteach ‌: Is féidir an geata leaisteach a dhífhoirmiú beagán mar chúiteamh ar earráidí próiseála nó ar iontaofacht séalaithe a chaitheamh agus a chothabháil.

1. Dearadh & Déantúsaíocht: ANSI B16.34, API 600, API6D
2. Struchtúr an Chomhlachta: OS & Y, Bonnet Bolted, Dearadh Dinge Soladach nó Solúbtha
3. Réimse méide: 2 ″ go 36 ″
4. Rátálacha brú: ANSI Aicme 150lbs, 300lbs, 600lbs, 900 punt, 1500 punt
5. Naisc deiridh: flanged, weld butt
6.
7. Tá ábhair éagsúla Baile Átha Troim ar fáil chun freastal ar choinníollacha éagsúla seirbhíse
8. Actuator: Lámhleabhar, Actuator Leictreach
9. NACE MR 0175 ar iarratas



Comhlaí geata láimhe



Iarratais:

Tionscal peitriceimiceach: rialú scoite ar amhola agus píblínte gaile.
Cóireáil séarachais: Píblínte sciodair ina bhfuil eisíontais ar nós snáithín agus laíon, ag baint úsáide as geataí múnlaithe lann chun eisíontais a ghearradh as.
Córas cumhachta: séarachas coire, oscailt agus dúnadh an chórais uisce fuaraithe.
