Cur síos ar an gcomhla liathróid brionnaithe flange
Is comhla liathróid é comhla liathróid brionnaithe flange a bhfuil a chorp comhla déanta trí phróiseas a chruthú agus atá ceangailte leis an bpíblíne trí flange . Tá an liathróid á thiomáint ag an gas comhla chun 90 céim a rothlú chun rialú sreabhach a bhaint amach {. Déanann an próiseas brionnaithe an comhlacht comhla}} Tá neart ag an bpróiseas comhla}} Tá sé oiriúnach do na coinníollacha ard-bhrú agus do na coinníollacha crua}}}}}}.
Gnéithe Struchtúracha
Comhla Cruach brionnaithe Struchtúr Comhlachta
Tá an corp comhla brionnaithe le cruach bhrionnaithe ard-neart (mar shampla cruach charbóin ASTM A105, F304/F316 cruach dhosmálta), le struchtúr dlúth, agus friotaíocht tionchair i bhfad níos fearr agus cumas brú brú ná comhlacht comhla teilgthe;
Comhlíonann an comhéadan flange ASME B16 . 5 caighdeán, ceangailte leis an bpíblíne ag boltaí, tá rónta iontaofa aige agus tá sé éasca é a dhí -chomhdhlúthú agus a chothabháil.
Croí -chomhpháirteanna a neartú
Ball: Cóireáil chruaite dromchla (mar dhromchla cairbíde), cobhsaíocht atá frithsheasmhach in aghaidh agus creimeadh, ard-rónta in úsáid fhadtéarmach;
Suíochán comhla : Séala miotail roghnach (cruach dhosmálta + ramhar séalaithe) nó séala bog (PTFE/PEEK) chun freastal ar riachtanais na meán éagsúil;
Gas comhla : dearadh frith-blowout, ceangailte go díreach leis an actuator (lámhleabhar/neomatach/leictreach), chasmhóimint tiomána íseal .
Dearadh cainéal sreafa lán-shreafa
Tá an cainéal sreafa ag teacht le trastomhas inmheánach na píblíne, le caillteanas brú an -bheag (comhéifeacht friotaíochta sreafa ≈ 0 . 05), atá oiriúnach do sheachadadh sreafa mór.
Sonraíocht comhla liathróid brionnaithe flange
Rátáil Brú: Aicme 150 go Rang 2500 (suas go PN420);
Raon trastomhas: DN15 go DN300 (1/2 "go 12");
Teorainn teochta:
Cineál caighdeánach: {-29 céim go +200 céim (suíochán comhla PTFE);
Cineál sínte: {-196 céim go céim +540 (séala crua miotail);
Modh Nasctha: flange (ASME B16 . 5), táthú cnap (ASME B16.25).

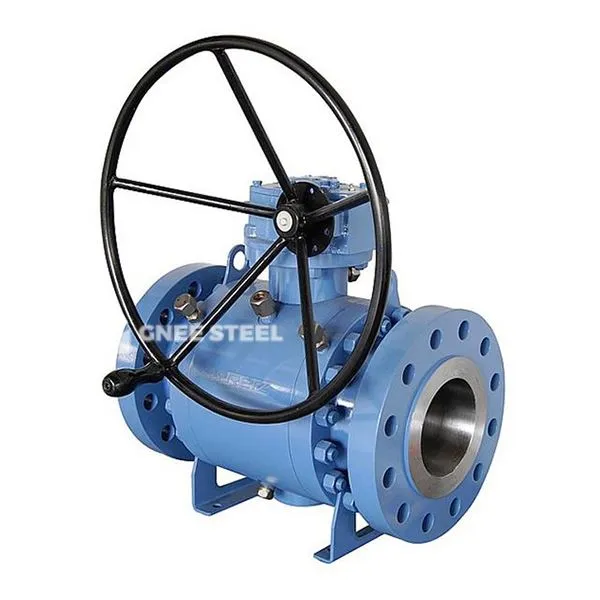

Comhla liathróid brionnaithe flange
Buntáistí
Ultra-ard-bhrú cumas : Níl aon dífhoirmiúchán ag Aicme 2500 (42MPA) faoi choinníollacha ardbhrú, agus tá an tsábháilteacht 50% níos airde ná an tsábháilteacht i gcomhla comhla teilgthe;
Frithsheasmhach in aghaidh teochtaí foircneacha : Tacaíonn tuaslagán rónta crua miotail le 540 céim ardteocht nó -196 céim fhuar domhain;
Long life design: Combination of hardened ball and spring-loaded valve seat, opening and closing life>100, 000 uaireanta;
Costas Cothabhála Íseal : Tacaíonn struchtúr modúlach le hathsholáthar tapa rónta, ag laghdú neamhfhónaimh 70%.
Iarratais
Peitriliam agus Gás Nádúrtha : Trealamh tobair ola agus gáis ardbhrú (Aicme 2500), príomhphointí gearrtha de phíblínte ola;
Fuinneamh agus Cumhacht: Píblínte gaile supercritical (níos lú ná nó cothrom le 540 céim), córais fuaraithe cumhachta núicléiche;
Ceimiceáin Speisialtachta : Meáin atá creimneach go láidir (mar shampla aigéad sulfarach tiubhaithe, clóirín leachtach), imoibreoirí polaiméiriúcháin ardbhrú;
Innealtóireacht Fuar Deep: Stáisiún Leachtaithe LNG ({-162 Céim Iompair nítrigine leachtach) .
